US-623  スナッパー、スナップアクション
CMJ(電気用品部品・材料任意登録制度)登録品、UL・C-UL認定品

623axrgio

 ◆ 画像の拡大 ・・・ 画像をクリック

特徴
高温対応マニュアルリセットタイプ、小型高容量
Features
Manual-reset, high temperature (200 degree C) complied, large current

用途
給湯器、暖房機器の過温上昇防止 等
Application
High temperature operation equipment such as the boilers and heaters

PDFカタログ

  • 623axtggo
  • 623axtggo_front_back02
サーモスタット 仕 様    Specifications        ※本仕様を超える仕様については別途ご相談下さい。
電気定格 (抵抗負荷)

Electrical ratings

AC125V MAX.15A 抵抗負荷

AC250V MAX.16A 抵抗負荷

‐‐ (最小電流 200mA)

125 VAC, max. 16A, resistance load

250 VAC, max. 16A, resistance load

‐‐ (min. 200mA)

Ⅰ.温度設定範囲

Temperature setting range

Ⅱ.温度設定公差 (標準)

Temperature tolerance

 Ⅰ.温度設定範囲

151 ~ 200℃

 Ⅱ.温度設定公差 (標準)

 ±7℃

回路抵抗(初期値)

Circuit resistance(initial value)

50mΩ 以下 50 mΩ or less
絶縁抵抗  … Insulation resistance 100MΩ以上 (DC500Vメカーにて) 100 MΩ or greater [through the 500 VDC megger]
耐電圧  … Withstand voltage AC1500V/1分間 1,500 VAC/minute
耐熱性 … Thermal resistance             200℃
耐寒性   … Cold resistance             -20℃
開閉耐久性 … Opening-closing durability 10,000回以上 (定格負荷にて) 10,000 times or more [under rated load]

 ※本仕様を超える仕様については別途ご相談下さい。

サーモスタット モデルコード    Model code
US-623 □□
1 2 3 4 5
1 接点材質

Contact material

A : Ag ・Ag合金接点 Ag alloy contact
2 接点型式

Contact model

X : 温度上昇により接点が “OFF” “OFF” for temperature rise
3 端子角度

Terminal angle

R : 水平端子

T : 垂直端子

Horizontal terminal

Vertical terminal

4 端子型式

Terminal model

G : ポジティブロック F250シリーズ準拠
‐‐ (サイズ:6.35×0.8 材質:鉄製、Niメッキ)

H : ポジティブロック F187シリーズ準拠
‐‐ (サイズ:4.75×0.5 材質:鉄製、Niメッキ)
  ※端子型式 H : 水平端子(R)のみ組合せ可

E : IEC60730-1 (DIN46244) 準拠
‐‐ (サイズ:4.8×0.8 材質:鉄製、Niメッキ)

J : DIN46244 準拠
‐‐ (サイズ:4.8×0.8 材質:鉄製、Niメッキ)

I : M3ネジ取付用端子(t0.8 材質:鉄製、Niメッキ)
‐‐ ※端子型式 I : 水平端子(R)のみ組合せ可

Terminal for positive lock conector 250series
‐‐ (Steel/size 6.35×0.8, Ni-plated)

Terminal for positive lock conector 187series

‐‐ (Steel/size 4.75×0.8, Ni-plated)
  ※ H:Combination of horizontal terminal (R)

Terminal for positive lock conector IEC730-1
‐‐ (Steel/size 4.8×0.8, Ni-plated)

DIN46244 quasi-terminal
‐‐ (Steel/size 4.8×0.8, Ni-plated)

For fixing with screw (iron, Ni-plated, t0.8)
‐‐ ※ I:Combination of horizontal terminal (R)

5 カバー材質

ホルダー型式

Cover materials

Holder model

QO : アルミニウム、ホルダー無し

QE : アルミニウム、フリー表面型 (取付 23.8mm)

QE-FB : アルミニウム、固定表面型 ( 23.8mm)

QL : アルミニウム、フリー表面型 (取付 24.5mm)

QL-FB : アルミニウム、固定表面型 ( 24.5mm)

KO : アルミニウム、埋込型(深さ5.0mm、24.5mm)

GO : アルミニウム、埋込型(深さ5.4mm、24.5mm)

MO : ステンレス、ホルダー無し(孔あきタイプ)

I O : ステンレス、埋込型(深さ4.6mm、24.5mm)

JO : ステンレス、埋込型(深さ5.2mm、24.5mm)

QD : アルミニウム、表面型 (取付 30mm)

QM : アルミニウム、表面

‐‐ (M3タッピング用 23.8mm)

FO : ステンレス、ホルダー無し

DO : アルミニウム、ホルダー無し(孔あきタイプ)

NO : アルミニウム、ホルダー無し(フランジ付)

CO : ステンレス、埋込型(埋込深さ5.2mm、孔あき 24.5mm)

SO : 黄銅、ネジ取付型

‐‐  [M3,M4,M5,6-32UNC,8-32UNC,10-32UNC]

Aluminum, no holder

Aluminum, surface type ( free holder )

Aluminum, surface type

Aluminum, surface type ( free holder )

Aluminum, surface type

Aluminum, embedded type ( depth 5.0mm )

Aluminum, embedded type ( depth 5.4mm )

Stainless steel, surface type ( with hole )

Stainless steel, embedded type ( depth 4.6mm )

Stainless steel, embedded type ( depth 5.2mm )

Aluminum, surface type ( free holder )

Aluminum, surface type

‐‐ ( for mounting an M3 tapping screw )

Stainless steel, no holder surface type

Aluminum, no holder ( with hole )

Aluminum, no holder ( with frange )

Stainless steel, embedded type

‐‐ ( depth 5.2mm, with hole )

Brass, screw-mount type

型式例         Sample of Model code

  • US-623AXRMQO ・・・ 水平F187端子、アルミニウムカバー、ホルダー無し
  • US-623AXTMQE ・・・ 垂直F187端子、アルミニウムカバー、フリー表面型 23.8mm
  • US-623AXRLQL ・・・ 水平F250端子、アルミニウムカバー、ホルダー取付 24.5mm
  • US-623AXTLKO ・・・ 垂直F250端子、アルミニウムカバー、埋込型 5mm 24.5mm
  • US-623AXRVAS ・・・ 水平IEC端子、ステンレスカバー、固定表面型 24mm
  • US-623AXTSIO ・・・ 垂直半田付端子、ステンレス埋込型 4.6mm 24.5mm

海外安全規格 認証仕様一覧表        List of international safety standards

機 種

Model / Type

規格名

Agency

認定番号

File No.

最大温度

定格 (℃)

Operating

temp.

Ratings

耐久動作

Number of cycles

最大定格

電圧

最大定格電流

Amperes

種類

Category

サイクル

cycles

Volts
抵抗負荷
Resistiveload
誘導負荷
Inductiveload
FLA負荷 LRA負荷
US-623 UL

C-UL

E52529 205 regulating

(MR)

6,000 AC 125 15
AC 250 16

サーモスタット 外形寸法図         Dimensional outline drawing

 ◆ 画像の拡大 ・・・ 画像をクリックして下さい。

623zu03623zu02

Loading Images
wpif2_loading

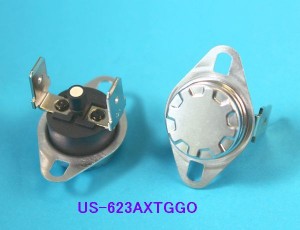

623axtggo_front_back02

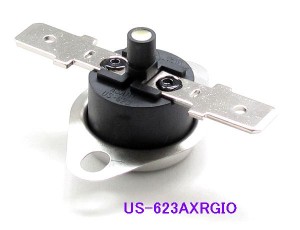

623axrgio

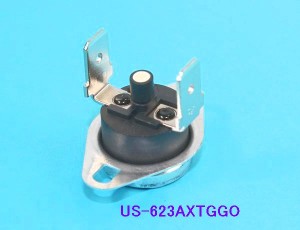

623axtggo

US-623 外形写真
