US-602 スナッパー、スナップアクション
CMJ（電気用品部品・材料任意登録制度）登録品、UL・C-UL・VDE(EN（６０７３０A）・CQC認定品
◆ 画像の拡大 ・・・ 画像をクリック
- 特徴
- 汎用型タイプ、小型高容量（Sタイプ）微小電流用（Kタイプ）
- Features
- General-purpose low cost, compact, large capacity (S type), minute current (K type)
- 用途
- 電子レンジ、暖房機器、給湯器 等
- Application
- Electronic oven, heating unit, water heater, etc.
| ① サーモスタット 仕 様 Specifications ※本仕様を超える仕様については別途ご相談下さい。 | |||||
|---|---|---|---|---|---|
| 電気定格 （抵抗負荷） Electrical ratings |
S type : AC125V MAX.15A 抵抗負荷 S type : AC250V MAX.8A 抵抗負荷 ‐‐ （最小電流 200mA） K type: DC30V MAX.1A K type: AC120V MAX.1A K type: AC240V MAX.0.5A ‐‐ （最小電流 1mA） |
S type : 125 VAC, max. 15A, resistance load S type : 250 VAC, max. 8A, resistance load ‐‐ （min. 200mA） K type : 30 VDC, max. 1A K type : 120VAC, max. 1A K type : 240VAC, max. 0.5A ‐‐ （min. 1mA） |
|||
| Ⅰ.温度設定範囲 … Temperature setting range Ⅱ.温度設定公差 (標準) … Temperature tolerance Ⅲ.ディファレンシャル diff (標準) … Differential |
Ⅰ.温度設定範囲 ① 0 ～ 50℃ ② 51 ～ 100℃ ③ 101 ～ 150℃ |
Ⅱ.温度設定公差 ① ±4℃/±5℃ ② ±4℃/±6℃ ③ ±5℃/±7℃ |
Ⅲ.diff ① 12K ② 15K ③ 20K |
||
| 回路抵抗（初期値） … Circuit resistance(initial value) |
S type: 50mΩ 以下 K type: 10mΩ 以下 |
50 mΩ or less 10 mΩ or less |
|||
| 絶縁抵抗 … Insulation resistance | 100MΩ以上 (DC500Vメカーにて) | 100 MΩ or greater [through the 500 VDC megger] | |||
| 耐電圧 … Withstand voltage | S type: AC1500V/１分間 K type: AC1200V/１分間 |
1,500 VAC/minute 1,200 VAC/minute |
|||
| 耐熱性 … Thermal resistance | 150℃ | ||||
| 耐寒性 … Cold resistance | -20℃ | ||||
| 開閉耐久性 … Opening-closing durability | 10,000回以上 (定格負荷にて) | 10,000 times or more [under rated load] | |||
The differential slightly varies depending on the operating temperature.
| ② サーモスタット モデルコード Model code | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|||||||||||||||
| 1 | 接点材質 Contact material |
S : Ag・Ag合金接点 K : Auクロスバー接点 |
Ag・Ag alloy contact Au crossbar contact |
||||||||||||
| 2 | 接点型式Contact model | X : 温度上昇により接点が “OFF” Y : 温度上昇により接点が “ON” |
“OFF” for temperature rise “ON” for temperature rise |
||||||||||||
| 3 | 端子角度 Terminal angle |
R : 水平端子 T : 垂直端子 |
Horizontal terminal Vertical terminal |
||||||||||||
| 4 | 端子型式 Terminal model |
L : ポジティブロック F250シリーズ準拠 (サイズ:6.35×0.8 材質：黄銅製、Snメッキ) M : ポジティブロック F187シリーズ準拠 (サイズ:4.75×0.5 材質：黄銅製、Snメッキ) V : IEC60730-1 (DIN46244) 準拠 (サイズ:4.8×0.8 材質：黄銅製、Snメッキ) S : 半田付用 (サイズ:4.8×0.5 材質：黄銅製、Niメッキ) |
Terminal for positive lock conector 250 series ‐‐ (Brass/size 6.35×0.8, Sn-plated) Terminal for positive lock conector 187 series ‐‐ (Brass/size 4.75×0.5, Sn-plated) IEC730-1 (DIN46244-A4.8-0.8) quasi-terminal ‐‐ (Brass/size 4.8×0.8, Sn-plated) For soldering ‐‐ (Brass/size 4.8×0.5, Ni-plated) |
||||||||||||
| 5 | カバー材質 ホルダー型式 Cover materials Holder model |
QO : アルミニウム、ホルダー無し QE : アルミニウム、フリー表面型 (取付 23.8mm) QE-FB : アルミニウム、固定表面型 ( 23.8mm) QL : アルミニウム、フリー表面型 (取付 24.5mm) QL-FB : アルミニウム、固定表面型 ( 24.5mm) KO : アルミニウム、埋込一体型(深さ5.0mm、24.5mm) AS : ステンレス、固定表面型(取付寸法24mm) IO : ステンレス、埋込一体型(深さ4.6mm、24.5mm) JO : ステンレス、埋込一体型(深さ5.2mm、24.5mm) QD : アルミニウム、フリー表面型 (取付 30mm) QM : アルミニウム、フリー表面型 (M3タッピング用 23.8mm) FO : ステンレス、ホルダー無し FF : ステンレス、フリー表面型(取付寸法 25mm) SO : 黄銅、ネジ取付型 [M3,M4,M5,6-32UNC,8-32UNC,10-32UNC] |
Aluminum , no holder Aluminum , surface type ( free holder ) Aluminum , surface type Aluminum , surface type ( free holder ) Aluminum , surface type Aluminum , embedded type ( depth 5.0mm ) Stainless steel , surface type Stainless steel , embedded type ( depth 4.6mm ) Stainless steel , embedded type ( depth 5.2mm ) Aluminum , surface type ( free holder ) Aluminum , surface type ( for mounting an M3 tapping screw ) Stainless steel , no holdersurface type Stainless steel , surface type Brass , screw-mount type |
||||||||||||
③ 型式例 Sample of Model code
- US-602SXRMQO ・・・ 水平F187端子、アルミニウムカバー、ホルダー無し
- US-602SXTMQE ・・・ 垂直F187端子、アルミニウムカバー、フリー表面型 23.8mm
- US-602SXRLQL ・・・ 水平F250端子、アルミニウムカバー、ホルダー取付 24.5mm
- US-602SXTLKO ・・・ 垂直F250端子、アルミニウムカバー、埋込一体型 5mm 24.5mm
- US-602SXRVAS ・・・ 水平IEC端子、ステンレスカバー、固定表面型 24mm
- US-602SXTSIO ・・・ 垂直半田付端子、ステンレス埋込一体型 4.6mm 24.5mm
④ 海外安全規格 認証仕様一覧表 List of international safety standards
| 機 種 Model / Type |
規格名 Agency |
認定番号 File No. |
最大温度 定格 (℃) Operating temp. Ratings |
耐久動作 Number of cycles |
最大定格 電圧 |
最大定格電流 Amperes |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 種類 Category |
サイクル cycles |
Volts |
抵抗負荷 Resistiveload |
誘導負荷 Inductiveload |
FLA負荷 | LRA負荷 | ||||
| US-602S | UL | E52529 | 150 | limiting | 100,000 | AC 125 | 15 | – | – | – |
| CSA | 1061290 | AC 250 | 8 | – | – | – | ||||
| UL | E166395 | AC 120 | – | – | 5.8 | 34.8 | ||||
| AC 240 | – | – | 2.9 | 17.4 | ||||||
| US-602K | UL | E52529 | 150 | limiting | 100,000 | DC 30 | 1 | – | – | – |
| C-UL | AC 120 | 125VA | – | – | – | |||||
| AC 240 | 0.5 | – | – | – | ||||||
| US-602S-Ｖ | VDE | 40026470 | 160 | thermostat | 20,000 | AC 250 | 10 | – | – | – |
| 10,000 | – | 6 | – | – | ||||||

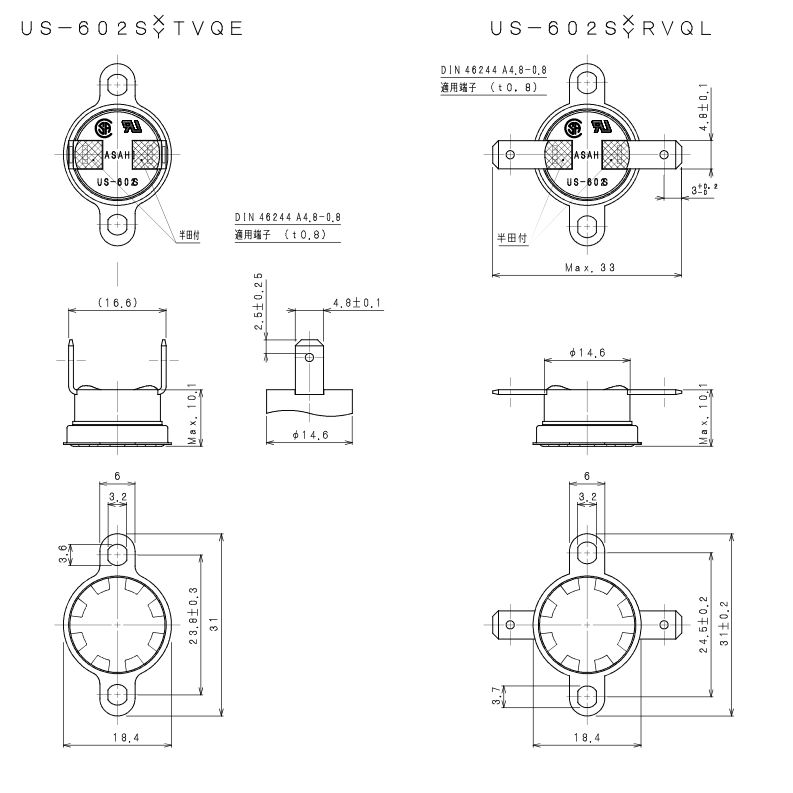

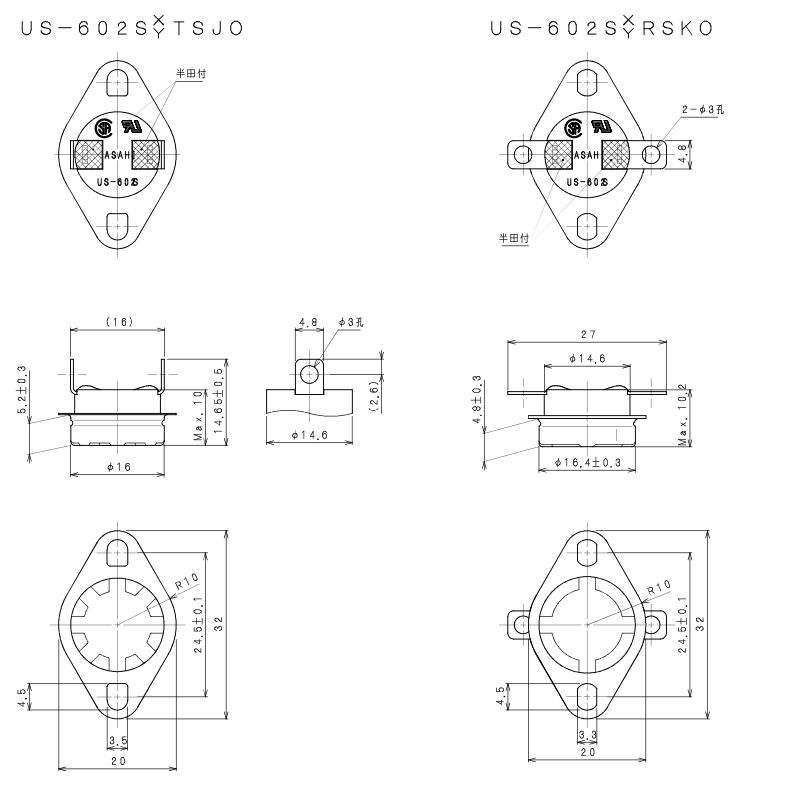

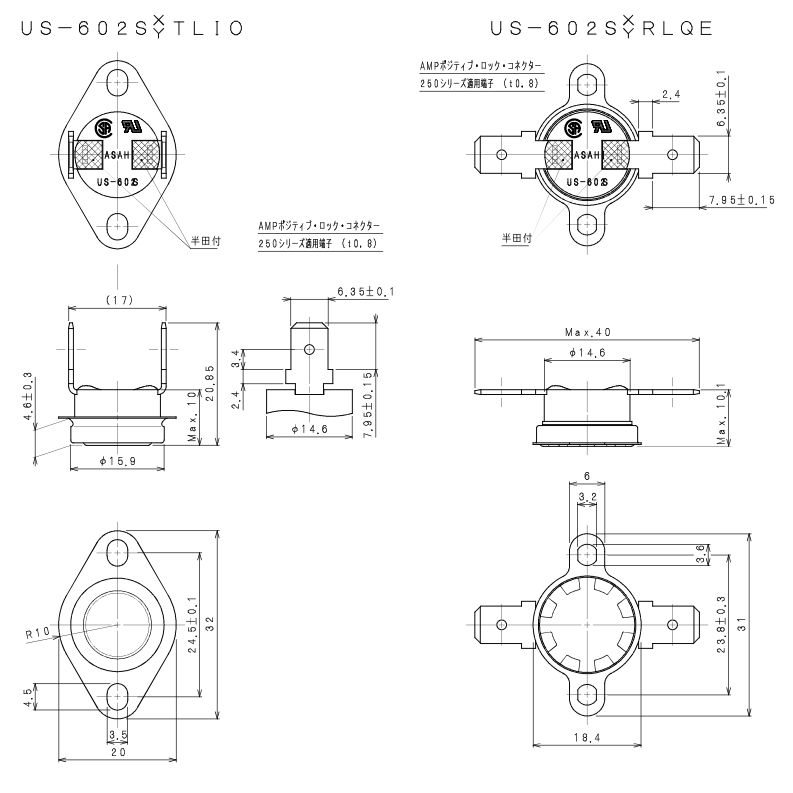

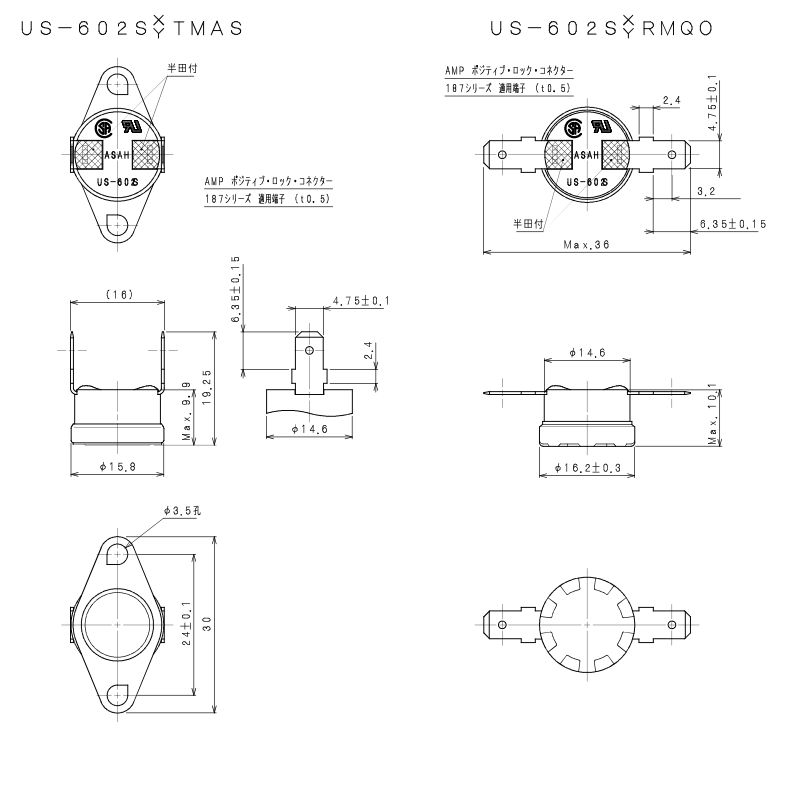

⑤ サーモスタット 外形寸法図 Dimensional outline drawing
◆ 画像の拡大 ・・・ 画像をクリックして下さい。

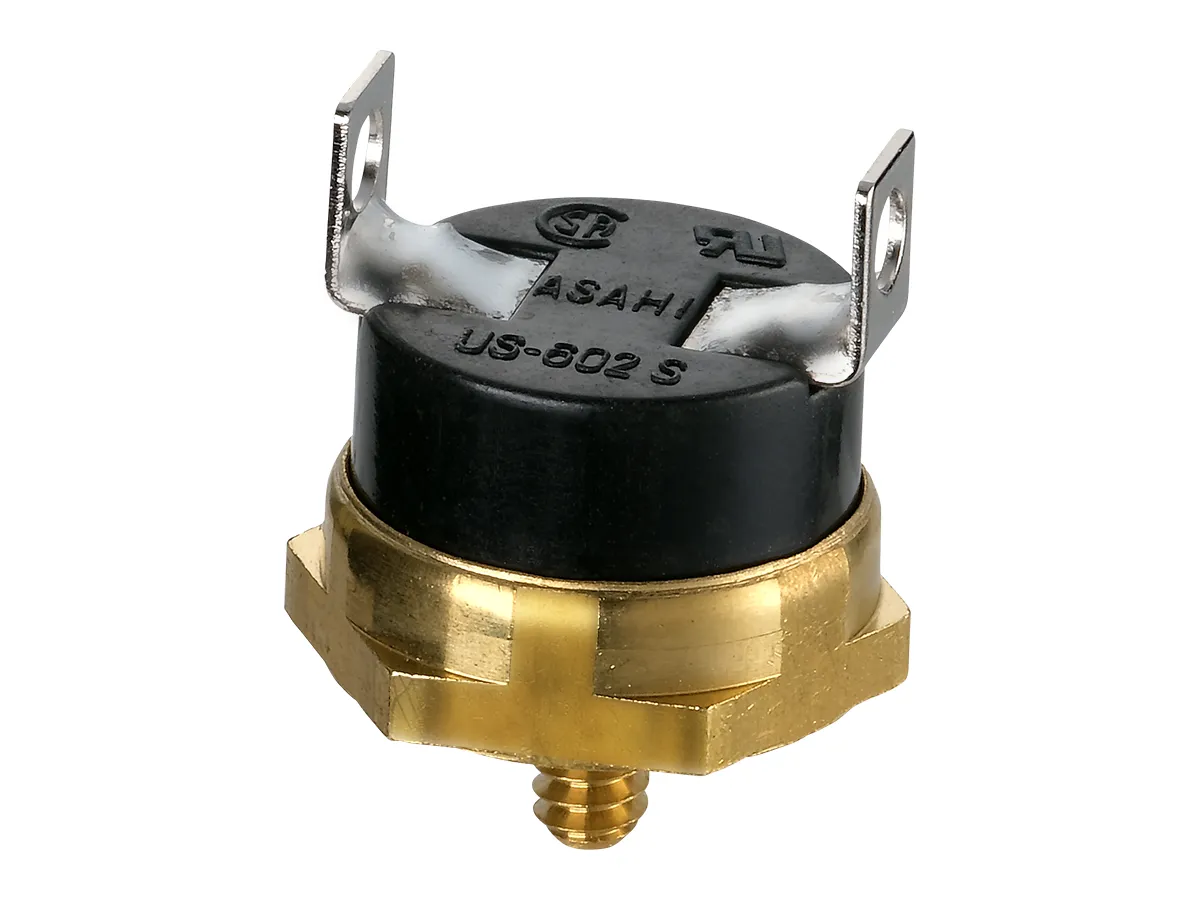

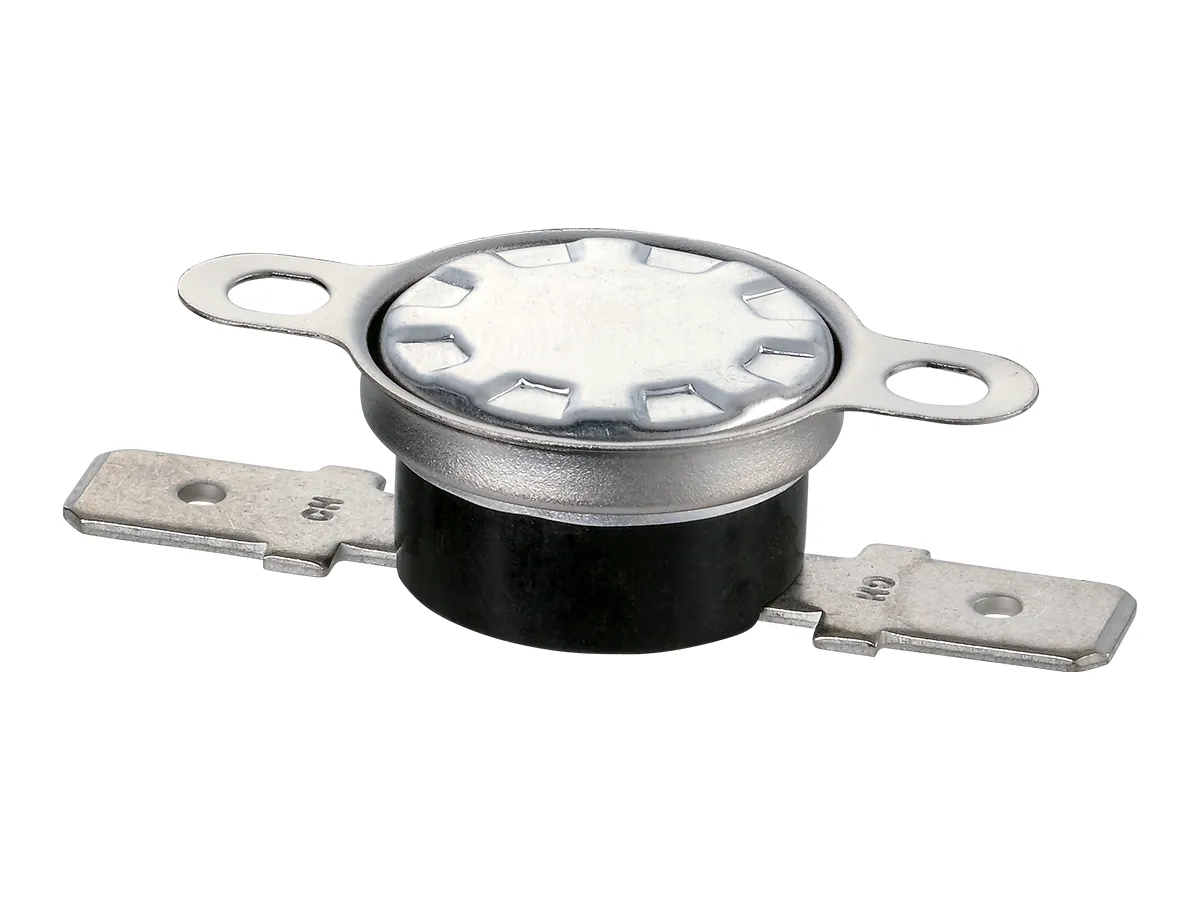

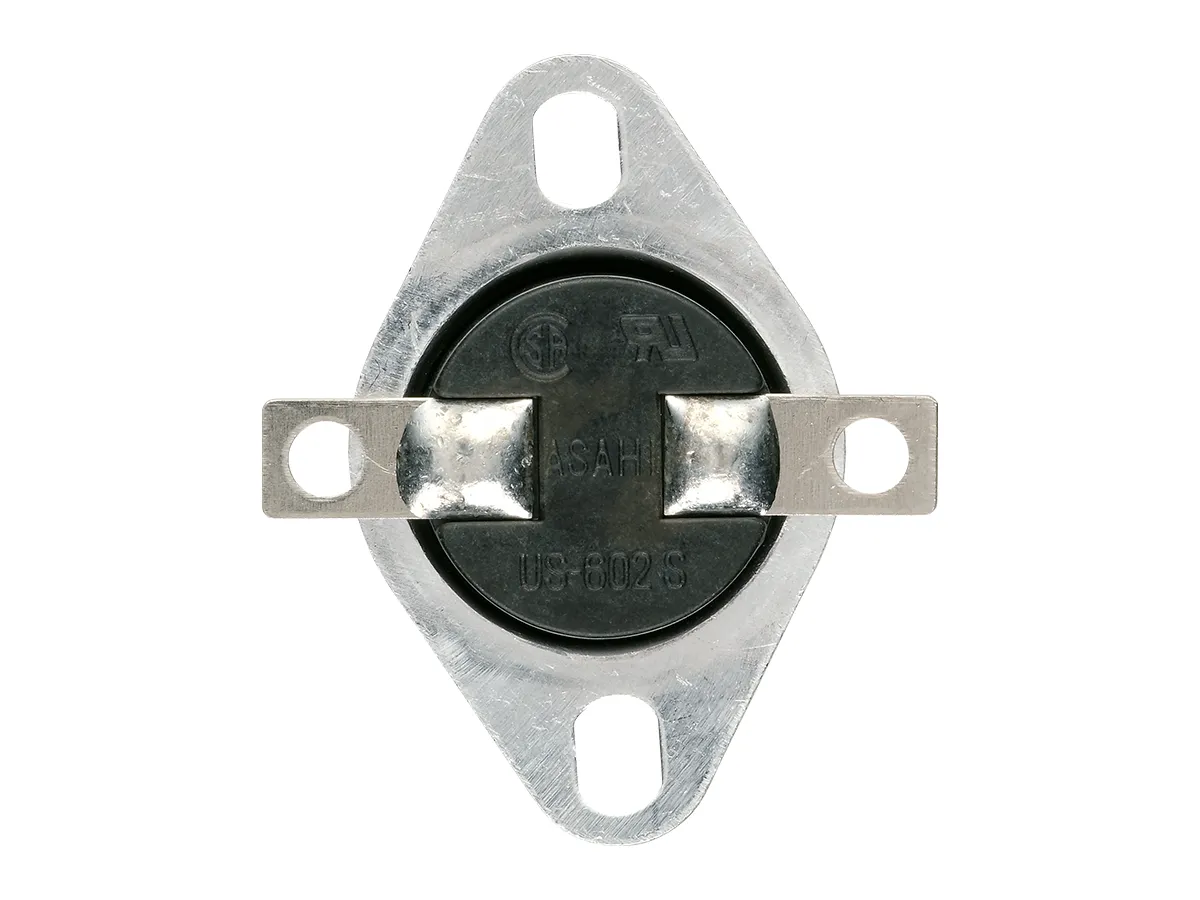

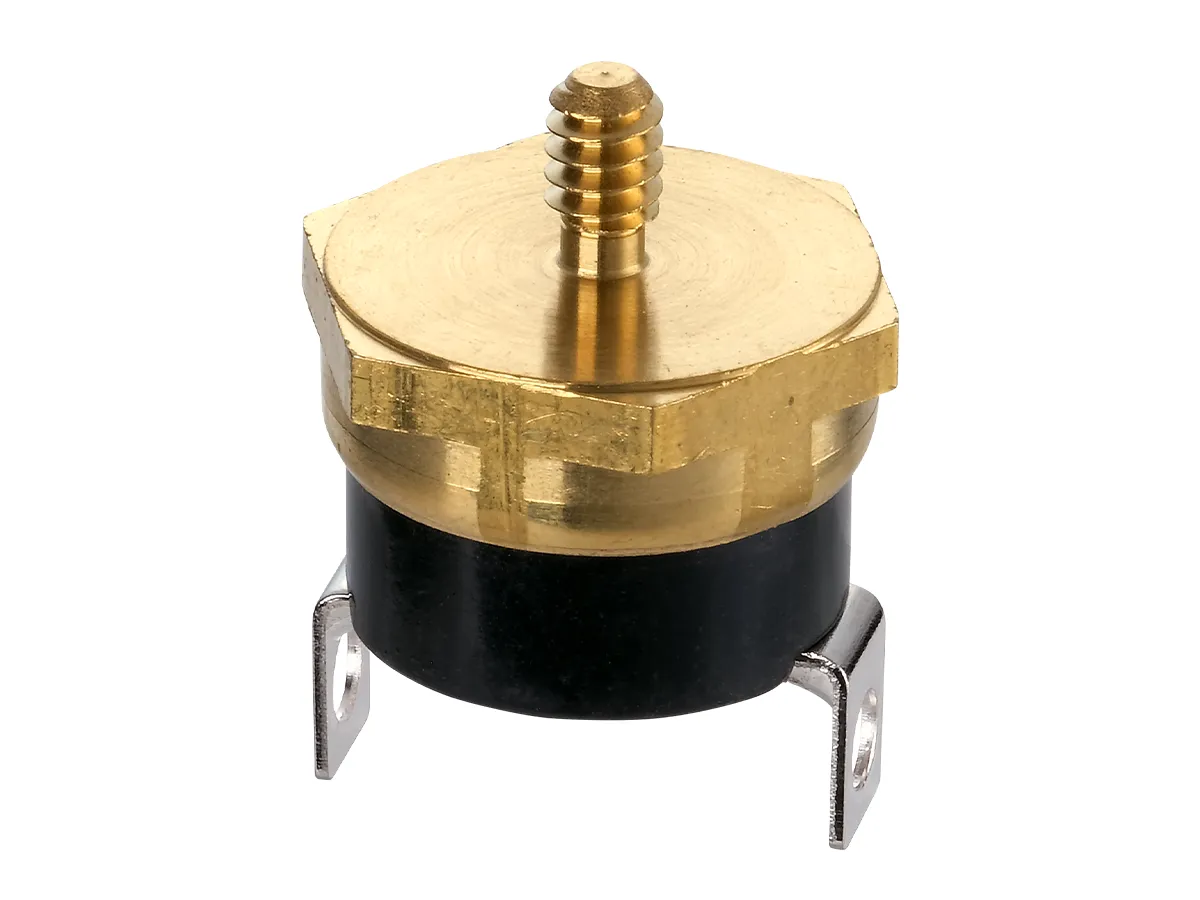

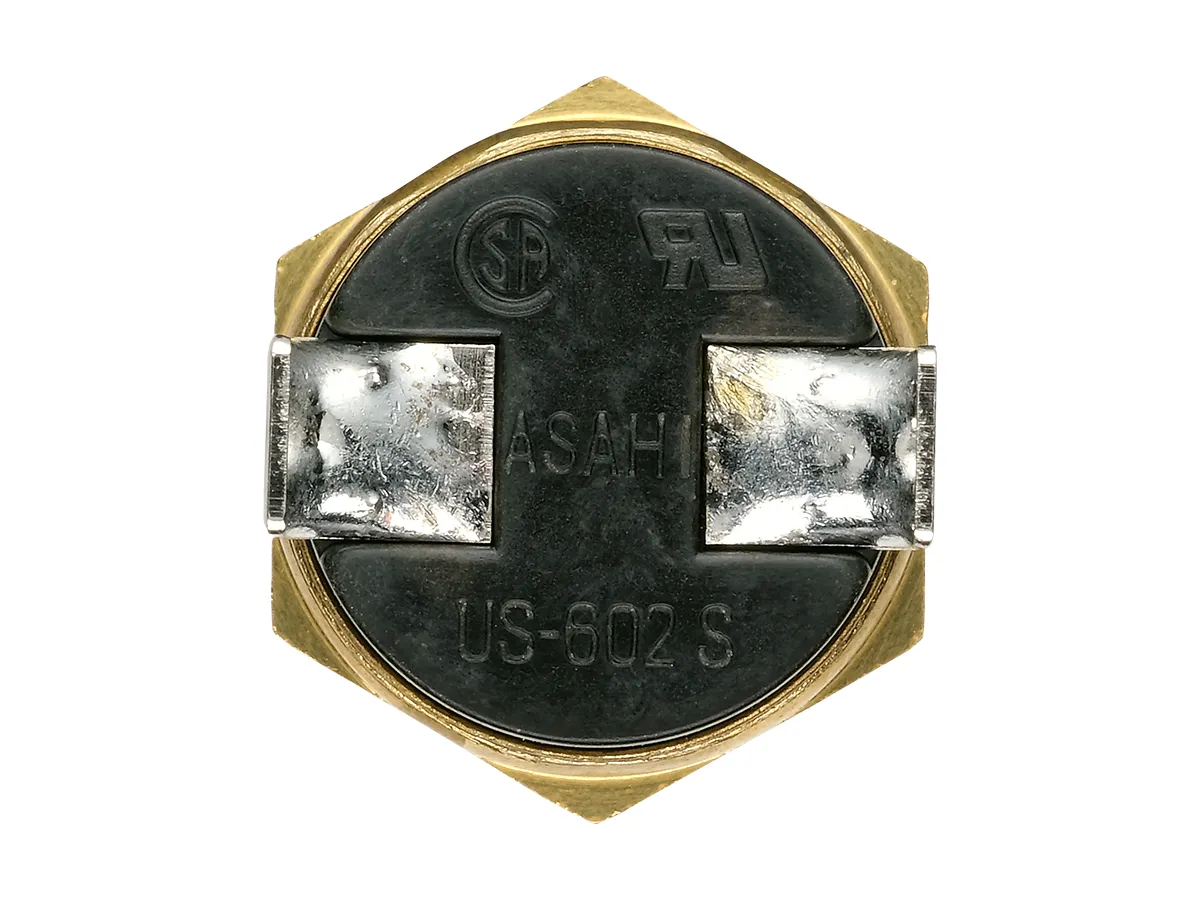

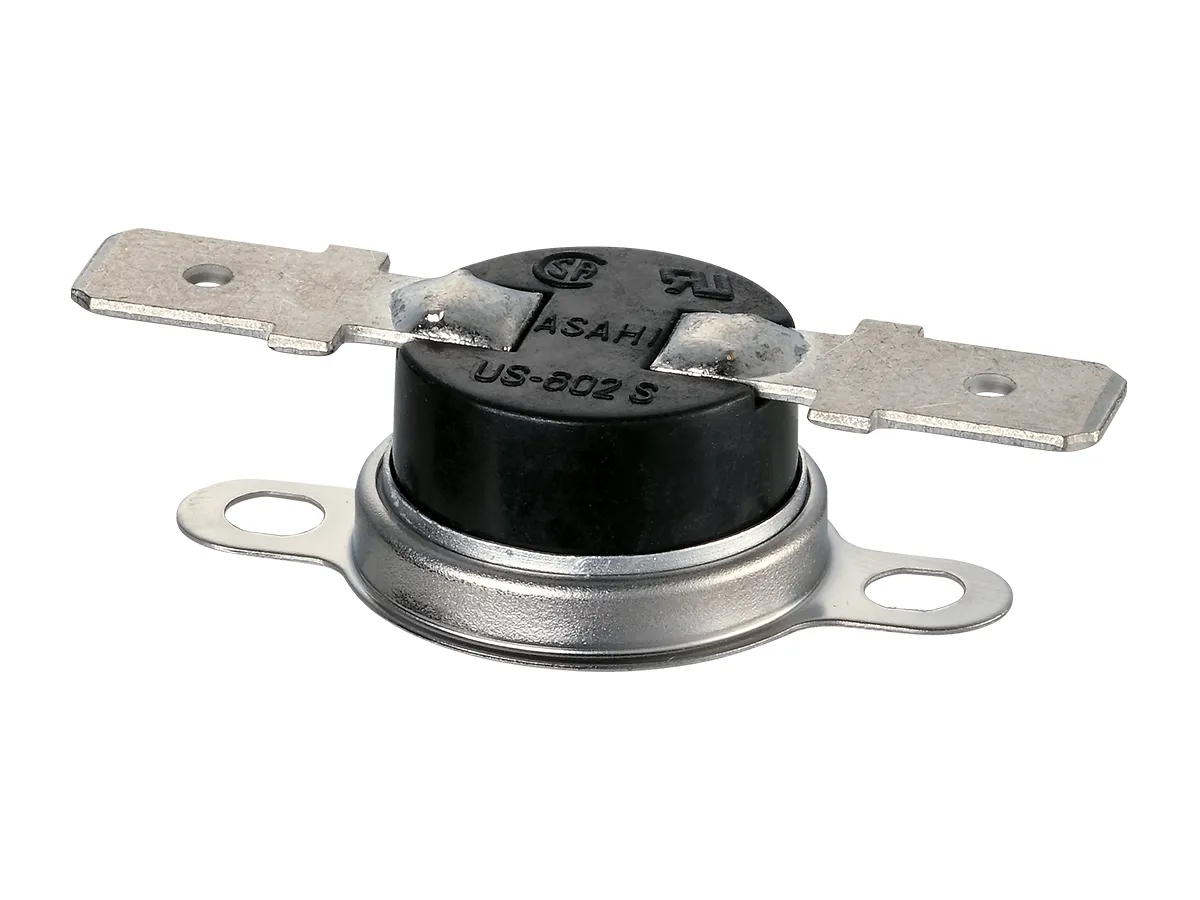

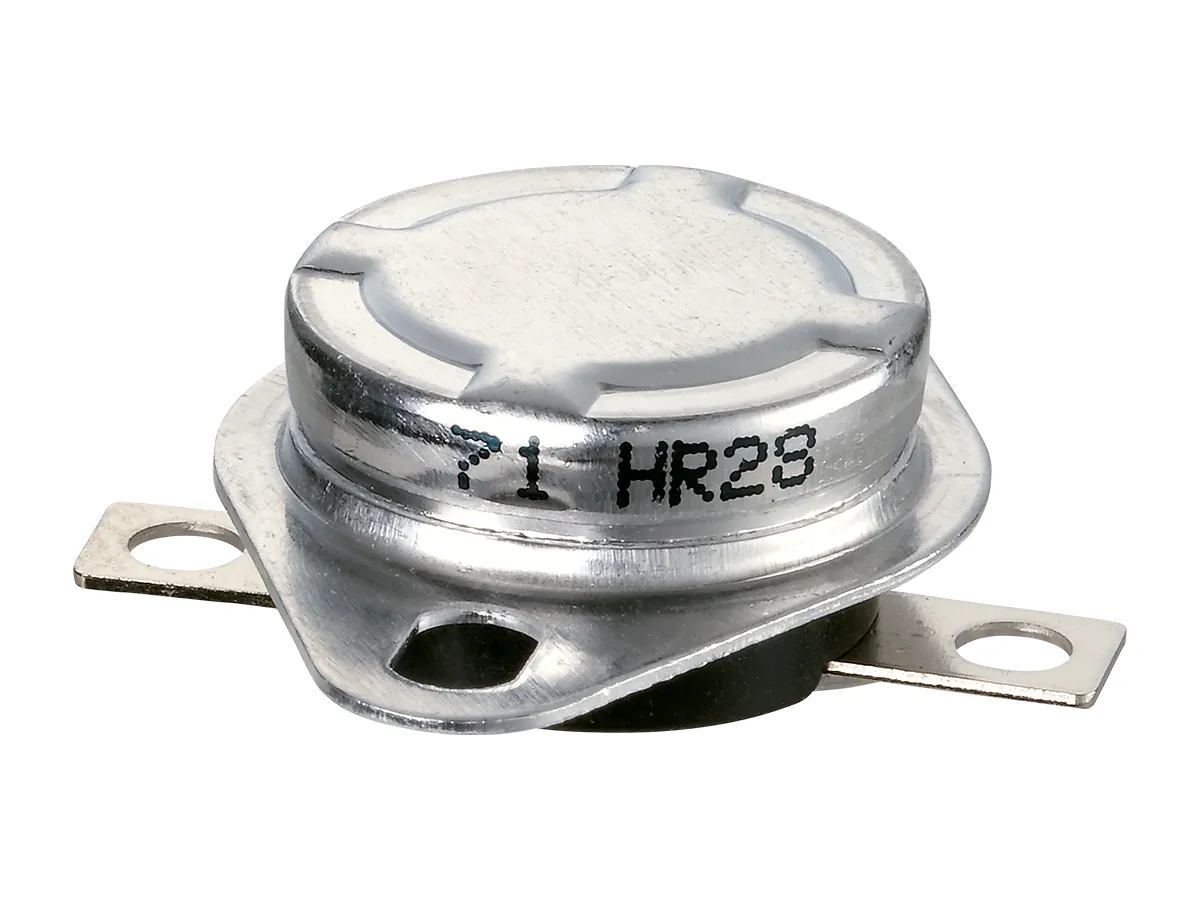

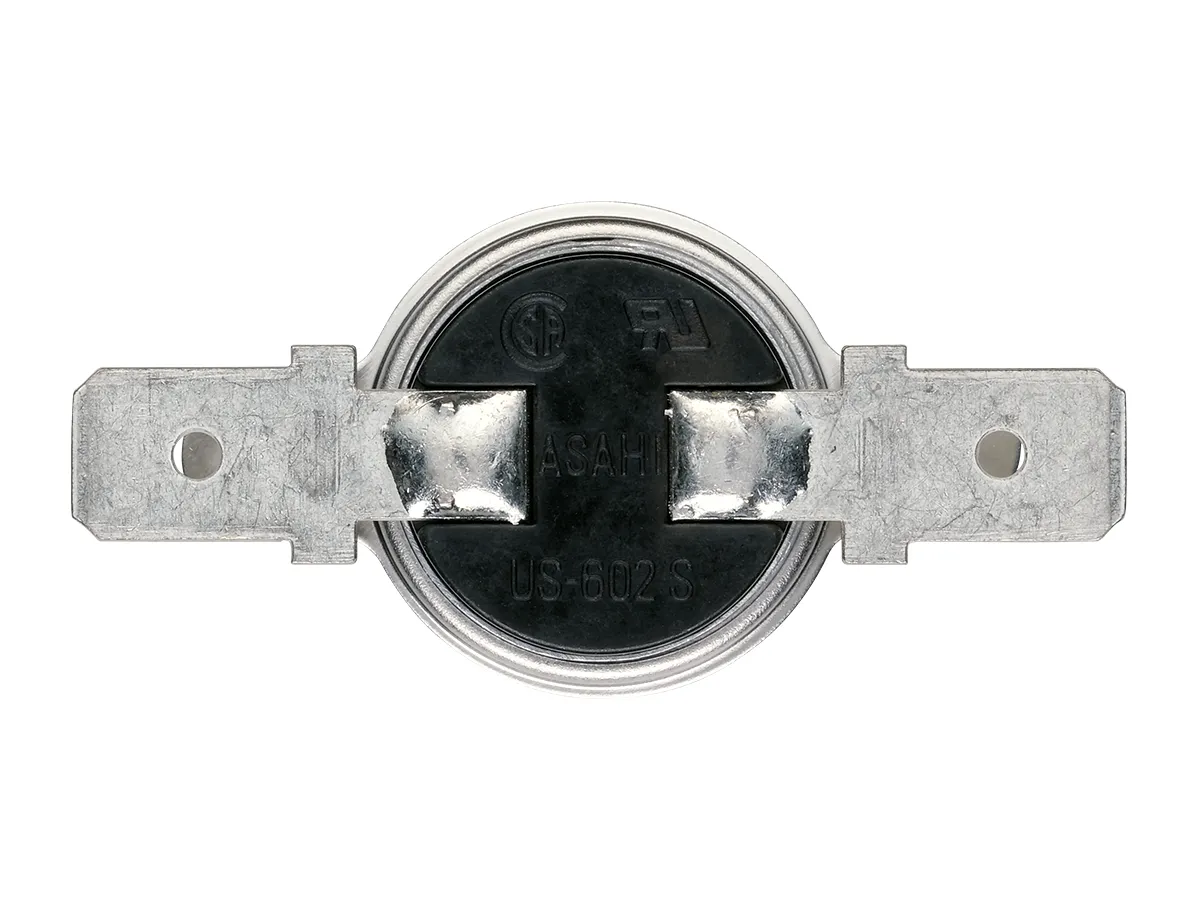

US-602 外形写真
