US-643
- 高温タイプ
- 手動復帰タイプ
- 丸型ディスク
スナッパー、スナップアクション 高温対応サーモスタット、高温手動復帰
- 特徴
- 高温対応 1/2汎用手動復帰タイプ、小型高容量(Aタイプ) 微小電流用(Kタイプ)

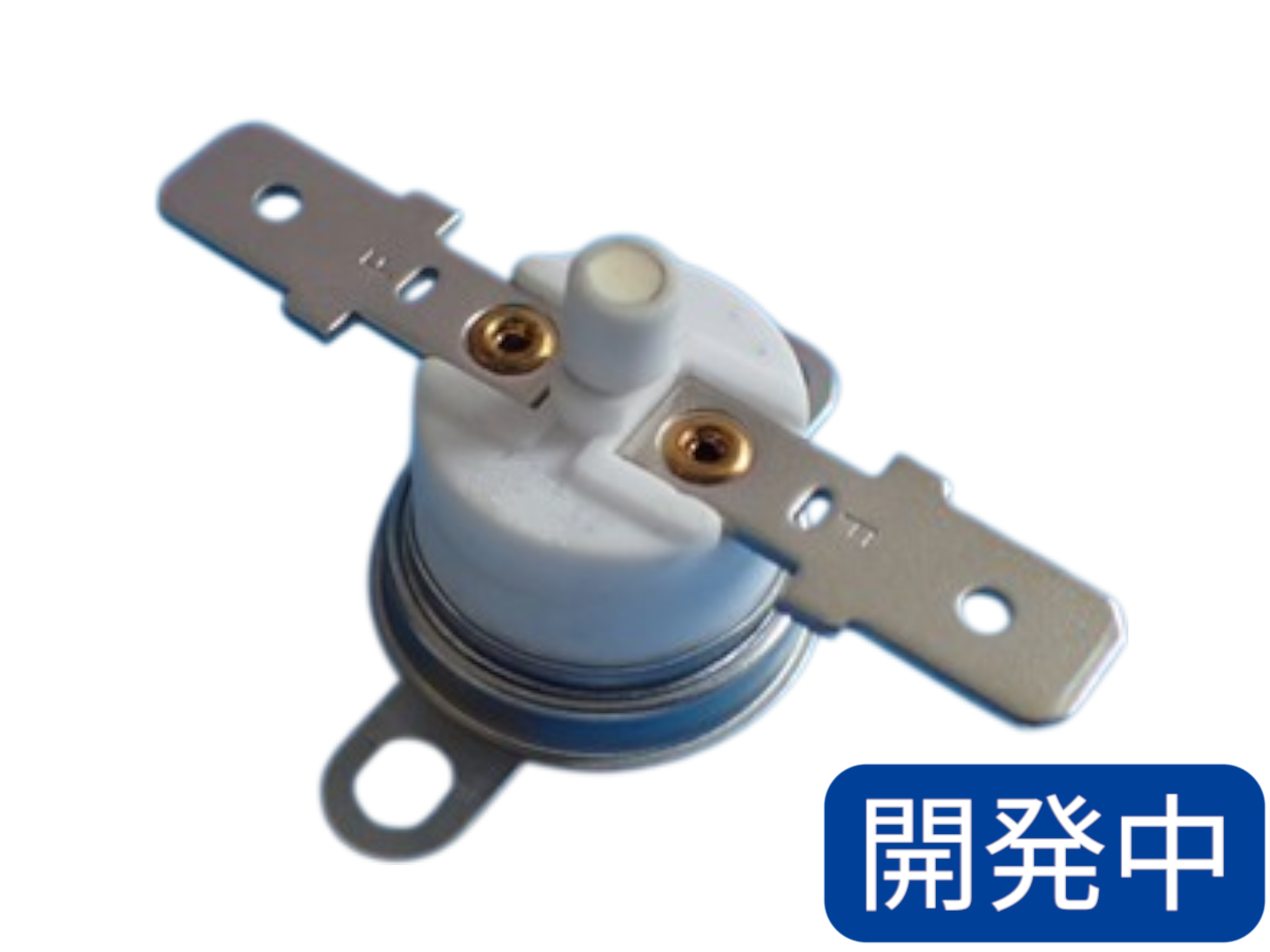

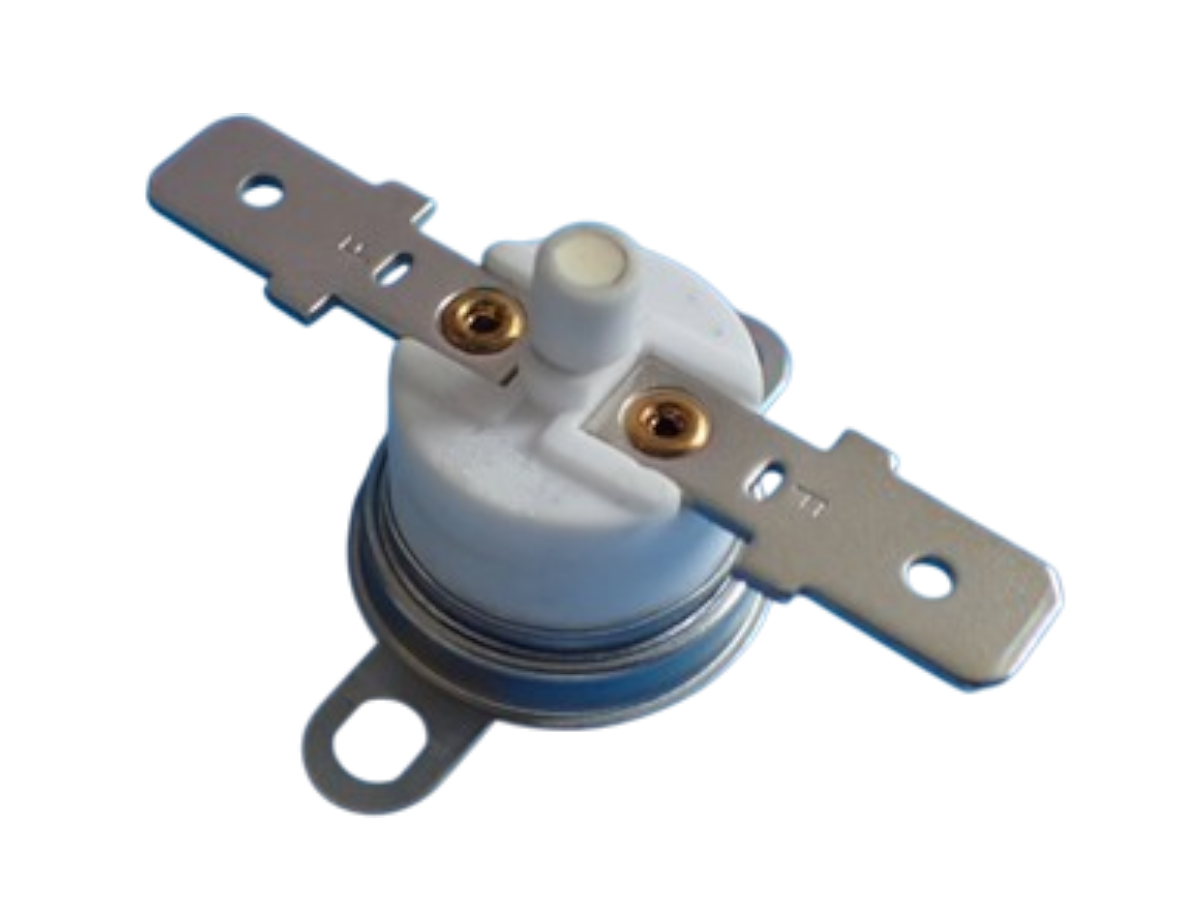

製品写真
画像をクリックして拡大イメージを表示
サーモスタット 仕様
| 電気定格 （抵抗負荷） | A type : AC125V MAX.15A AC250V MAX.10A （MIN.200mA） K type : DC30V MAX.1A（MIN.DC5V 1mA） |
|
|---|---|---|
| Ⅰ.温度設定範囲 Ⅱ.温度設定公差 (標準) |
Ⅰ.温度設定範囲 40～280℃の一点温度選定 |
Ⅱ.温度設定公差 (標準) ±4～7℃ |
| 回路抵抗（初期値） | 50mΩ 以下 | |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガーにて) | |
| 耐電圧 | A type : AC1500V/１分間 K type : AC1200V/１分間 |
|
| 耐熱性 | 280℃ | |
| 耐寒性 | -20℃ | |
| 開閉耐久 | 6,000回以上 (定格負荷にて) | |
本仕様を超える仕様については別途ご相談下さい。
サーモスタット モデルコード
|
US-643 12345 |
|
|---|---|
|
1接点材質 |
A : Ag合金接点 K : Auクロスバー接点 |
|
2接点型式 |
X : 温度上昇により “OFF” |
|
3端子角度 |
R : 水平端子 T : 垂直端子 |
|
4端子型式 |
L : ポジティブロック F250シリーズ準拠 (サイズ:6.35×0.8 材質：黄銅製、Snメッキ) M : ポジティブロック F187シリーズ準拠 (サイズ:4.75×0.5 材質：黄銅製、Snメッキ) S : 半田付用 |
|
5カバー材質 ホルダー型式 |
QO : アルミニウム、ホルダー無し QL : アルミニウム、フリー表面型 (取付 24.5mm) KO : アルミニウム、埋込型(深さ5.0mm、24.5mm) AS : ステンレス、表面型(取付寸法24mm) IO : ステンレス、埋込型(深さ4.6mm、24.5mm) JO : ステンレス、埋込型(深さ5.2mm、24.5mm) QD : アルミニウム、表面型 (取付 30mm) |

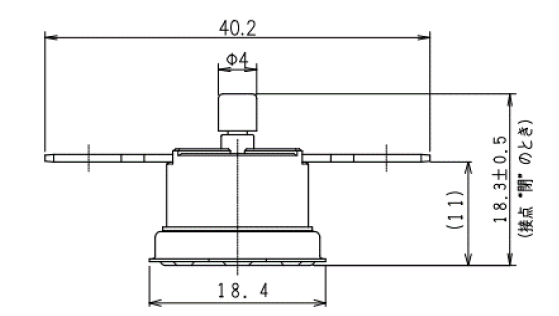

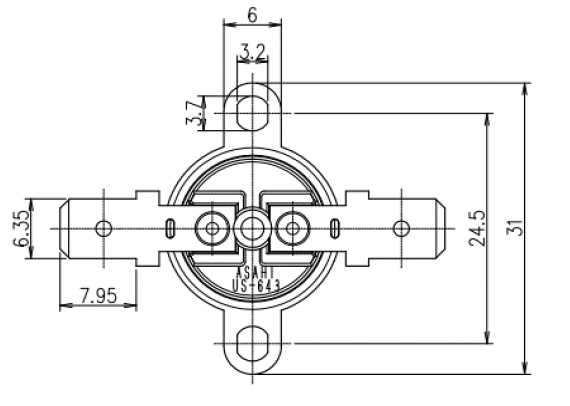

サーモスタット 外形寸法図
画像をクリックして拡大イメージを表示
