US-625 スナッパー、スナップアクション
CMJ（電気用品部品・材料任意登録制度）登録品、UL・C-UL・VDE(EN（６０７３０A）・SOD仕様認定品
◆ 画像の拡大 ・・・ 画像をクリック
- 特徴
- 高温対応型、小型高容量
- セラミックボディタイプ、SOD仕様
- Features
- High temperature, compact large capacity, ceramic body,SOD
- 用途
- 電子レンジ、暖房機器、給湯器、複写機、LBP、OA機器 等
- Application
- Electronic oven, heating unit, water heater, Copier, LBP,office automation equipment, etc.
| ① サーモスタット 仕 様 Specifications ※本仕様を超える仕様については別途ご相談下さい。 | |||||
|---|---|---|---|---|---|
| 電気定格 （抵抗負荷） Electrical ratings |
A type： AC125V MAX.15A 抵抗負荷 A type： AC250V MAX.10A 抵抗負荷 ‐‐ （最小電流 200mA） K type： DC30V MAX.1A 抵抗負荷 K type： DC5V MIN.1mA 抵抗負荷 |
125 VAC, max. 15A, resistance load 250 VAC, max. 10A, resistance load ‐‐ （min. 200mA） 30 VDC, max. 1A, resistance load 5 VDC, min. 1mA, resistance load |
|||
| Ⅰ.温度設定範囲 … Temperature setting range Ⅱ.温度設定公差 (標準) … Temperature tolerance Ⅲ.ディファレンシャル diff (標準) … Differential 高速熱応答(Ｓ.Ｏ.Ｄ)仕様 … ワンショット品 (１回のみ動作) |
Ⅰ.温度設定範囲 ① 0 ～ 50℃ ② 51 ～ 100℃ ③ 101 ～ 150℃ ④ 151 ～ 190℃ ⑤ 191 ～ 260℃ S.O.D 設定 Max. 220℃ |
Ⅱ.温度設定公差 ① ±4℃/±5℃ ② ±4℃/±6℃ ③ ±5℃/±7℃ ④ ±6℃/±8℃ ⑤ ±7℃/±10℃ |
Ⅲ.diff ① 12K ② 15K ③ 20K ④ 25K ⑤ 30K S.O.D 品 -35℃以下 |
||
| 回路抵抗（初期値） … Circuit resistance(initial value) |
A type： 50mΩ 以下 K type： 10mΩ 以下 |
50 mΩ or less 10 mΩ or less |
|||
| 絶縁抵抗 … Insulation resistance | 100MΩ以上 (DC500Vメカーにて) | 100 MΩ or greater [through the 500 VDC megger] | |||
| 耐電圧 … Withstand voltage | A type： AC1500V/１分間 K type： AC1200V/１分間 |
1,500 VAC/minute 1,200 VAC/minute |
|||
| 耐熱性 … Thermal resistance | 260℃ | ||||
| 耐寒性 … Cold resistance | -20℃ | ||||
| 開閉耐久性 … Opening-closing durability |
10,000回以上 (定格負荷にて) | 10,000 times or more [under rated load] | |||
※本仕様を超える仕様については別途ご相談下さい。
| ② サーモスタット モデルコード Model code | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|||||||||||||||||||||||
| 1 | 接点材質 Contact material |
A : Ag ・Ag合金接点 K : Auクロスバー接点 |
Ag alloy contact Au crossbar contact |
||||||||||||||||||||
| 2 | 接点型式 Contact model |
X : 温度上昇により接点が “OFF” Y : 温度上昇により接点が “ON” |
“OFF” for temperature rise “ON” for temperature rise |
||||||||||||||||||||
| 3 | 端子角度 Terminal angle |
R : 水平端子 T : 垂直端子 |
Horizontal terminal Vertical terminal |
||||||||||||||||||||
| 4 | 端子型式 Terminal model |
L : ポジティブロック F250シリーズ準拠 ‐‐ (サイズ:6.35×0.8 材質：黄銅製、Niメッキ) G : ポジティブロック F250シリーズ準拠 ‐‐ (サイズ:6.35×0.8 材質：鉄製、Niメッキ) M : ポジティブロック F187シリーズ準拠 ‐‐ (サイズ:4.75×0.5 材質：黄銅製、Niメッキ) H : ポジティブロック F187シリーズ準拠 ‐‐ (サイズ:4.75×0.5 材質：鉄製、Niメッキ) ※端子型式 H : 水平端子（R）のみ組合せ可 V : IEC60730-1 (DIN46244) 準拠 ‐‐ (サイズ:4.8×0.8 材質：黄銅製、Niメッキ) D : DIN46244 準拠 ‐‐ (サイズ:4.8×0.8 材質：黄銅製、Niメッキ) I : M3ネジ取付用端子（ｔ0.8 材質：鉄製、Niメッキ) ‐‐ ※端子型式 Ｉ : 水平端子（R）のみ組合せ可 S : 半田付け用 (ｔ0.5 材質：黄銅製、Snメッキ) |
Terminal for positive lock conector 250series ‐‐ (Brass/size 6.35×0.8, Ni-plated) Terminal for positive lock conector 250series ‐‐ (Steel/size 6.35×0.8, Ni-plated) Terminal for positive lock conector 187series ‐‐ (Brass/size 4.75×0.8, Ni-plated) Terminal for positive lock conector 187series ‐‐ (Steel/size 4.75×0.8, Ni-plated) ※ H:Combination of horizontal terminal (R) Terminal for positive lock conector IEC730-1 ‐‐ (Brass/size 4.8×0.8, Ni-plated) DIN46244 quasi-terminal ‐‐ (Steel/size 6.3×0.8, Ni-plated) For fixing with screw (iron, Ni-plated, t0.8) ‐‐ ※ I:Combination of horizontal terminal (R) For soldering (Brass/t 0.5, Sn-plated) |
||||||||||||||||||||
| 5 | カバー材質 ホルダー型式 Cover materials Holder model |
QO : アルミニウム、ホルダー無し QE : アルミニウム、フリー表面型 (取付 23.8mm) QL : アルミニウム、フリー表面型 (取付 24.5mm) KO : アルミニウム、埋込型(深さ5.0mm、24.5mm) GO : アルミニウム、埋込型(深さ5.4mm、24.5mm) MO : ステンレス、ホルダー無し(孔あきタイプ) JO : ステンレス、埋込型(深さ5.2mm、24.5mm) QD : アルミニウム、表面型 (取付 30mm) QM : アルミニウム、表面 ‐‐ (M3タッピング用 23.8mm) DO : アルミニウム、ホルダー無し(孔あきタイプ) NO : アルミニウム、ホルダー無し(フランジ付) CO : ステンレス、埋込型(埋込深さ5.2mm、孔あき 24.5mm) |
Aluminum, no holder Aluminum, surface type ( free holder ) Aluminum, surface type ( free holder ) Aluminum, embedded type ( depth 5.0mm ) Aluminum, embedded type ( depth 5.4mm ) Stainless steel, surface type ( with hole ) Stainless steel, embedded type ( depth 5.2mm ) Aluminum, surface type ( free holder ) Aluminum, surface type ‐‐ ( for mounting an M3 tapping screw ) Aluminum, no holder ( with hole ) Aluminum, no holder ( with frange ) Stainless steel, embedded type ‐‐ ( depth 5.2mm, with hole ) |
||||||||||||||||||||
| 6 | S.O.D 型式 S.O.D model |
LC : ワンショット品 (S.O.D 対応品） | Single operating device (S.O.D type) | ||||||||||||||||||||
| 7 | フリーホル ダーを固定 Free Holer Fixed model |
(QE) FB : アルミニウム、固定表面型 ( 23.8mm) (QL) FB : アルミニウム、固定表面型 ( 24.5mm) |
Aluminum , surface type Aluminum , surface type |
||||||||||||||||||||
③ 型式例 Sample of Model code
- US-625AXRMQO ・・・ 水平F187端子、アルミニウムカバー、ホルダー無し
- US-625AXTMQE ・・・ 垂直F187端子、アルミニウムカバー、フリー表面型 23.8mm
- US-625AXTMQE-LC ・・・ 垂直F187端子、アルミニウムカバー、フリー表面型 23.8mm、 S.O.D 品
- US-625AXTMQE-LC-FB ・・・ 垂直F187端子、アルミニウムカバー、フリーを固定した表面型 23.8mm、S.O.D 品
- US-625AXRLQL ・・・ 水平F250端子、アルミニウムカバー、ホルダー取付 24.5mm
- US-625AXTMQL-LC ・・・ 垂直F187端子、アルミニウムカバー、フリー表面型 24.5mm、 S.O.D 品
- US-625AXTMQL-LC-FB ・・・ 垂直F187端子、アルミニウムカバー、フリーを固定した表面型 24.5mm、S.O.D 品
- US-625AXTLKO ・・・ 垂直F250端子、アルミニウムカバー、埋込型 5mm 24.5mm
- US-625AXRVAS ・・・ 水平IEC端子、ステンレスカバー、固定表面型 24mm
- US-625AXTSIO ・・・ 垂直半田付端子、ステンレス埋込型 4.6mm 24.5mm
④ 海外安全規格 認証仕様一覧表 List of international safety standards
| 機 種 Model / Type |
規格名 Agency |
認定番号 File No. |
最大温度 定格 (℃) Operating temp. Ratings |
耐久動作 Number of cycles |
最大定格 電圧 |
最大定格電流 Amperes |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 種類 Category |
サイクル cycles |
Volts |
抵抗負荷 Resistiveload |
誘導負荷 Inductiveload |
FLA負荷 | LRA負荷 | ||||
| US-625 | UL C-UL |
E52529 | 260 | limiting | 100,000 | AC 125 | 15 | – | – | – |
| AC 250 | 10 | – | – | – | ||||||
| 200 | AC 125 | 15 | – | – | – | |||||
| AC 250 | 10 | – | – | – | ||||||
| US-625-LC | UL C-UL |
E52529 | 220 | S.O.D. | 1 | AC 125 | 15 | – | – | – |
| AC 250 | 10 | – | – | – | ||||||
| US-625-LC-QR | AC 125 | 15 | – | – | – | |||||
| AC 250 | 10 | – | – | – | ||||||
| US-625V | AC 125 | 15 | – | – | – | |||||
| AC 250 | 10 | – | – | – | ||||||
| US-625F | 260 | AC 250 | 15 | – | – | – | ||||
| US-625 | VDE | お問い合わせ ください |
190 | thermostat | 100,000 | AC 250 | 10 | – | – | – |
| 10,000 | – | 6 | – | – | ||||||
| US-625-LC | VDE | 40036752 | 220 | S.O.D. | 1 | AC 250 | 10 | – | – | – |
| US-625-LC-QR | 10 | – | – | – | ||||||
| US-625V | 10 | – | – | – | ||||||
| US-625F | 260 | 15 | – | – | – | |||||

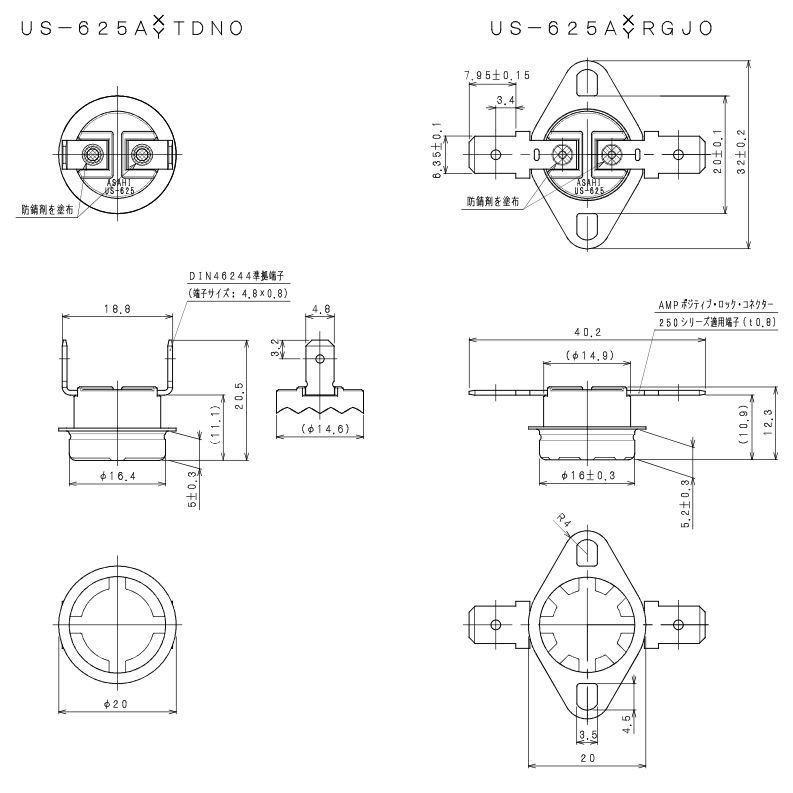

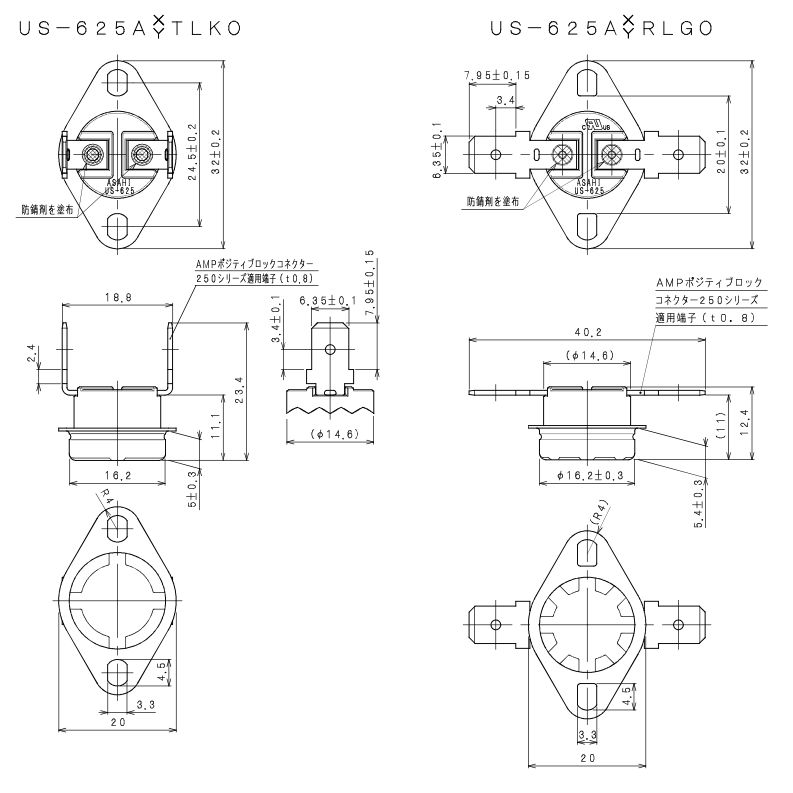

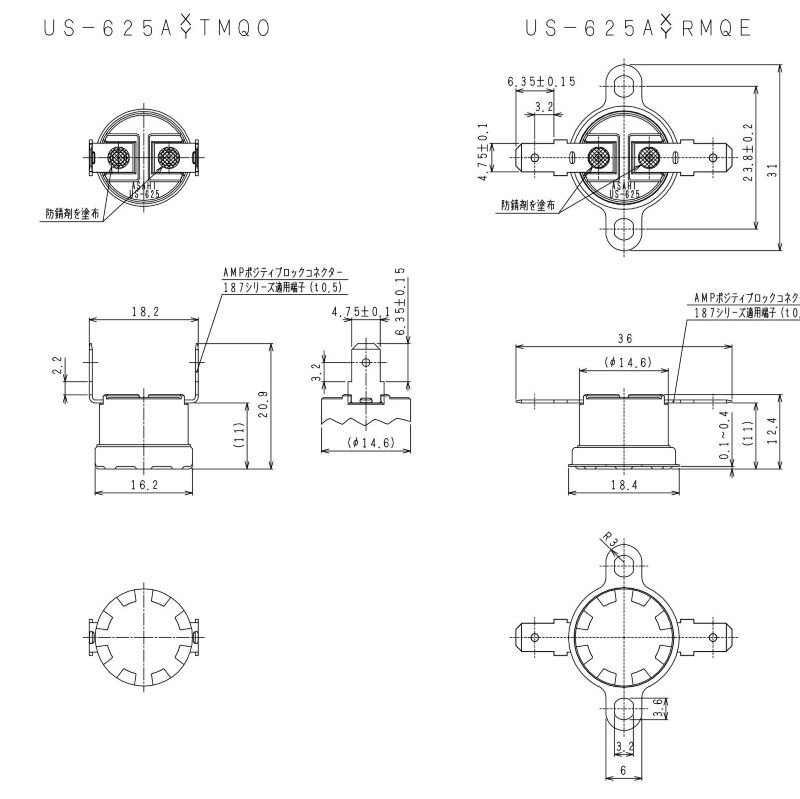

⑤ サーモスタット 外形寸法図 Dimensional outline drawing

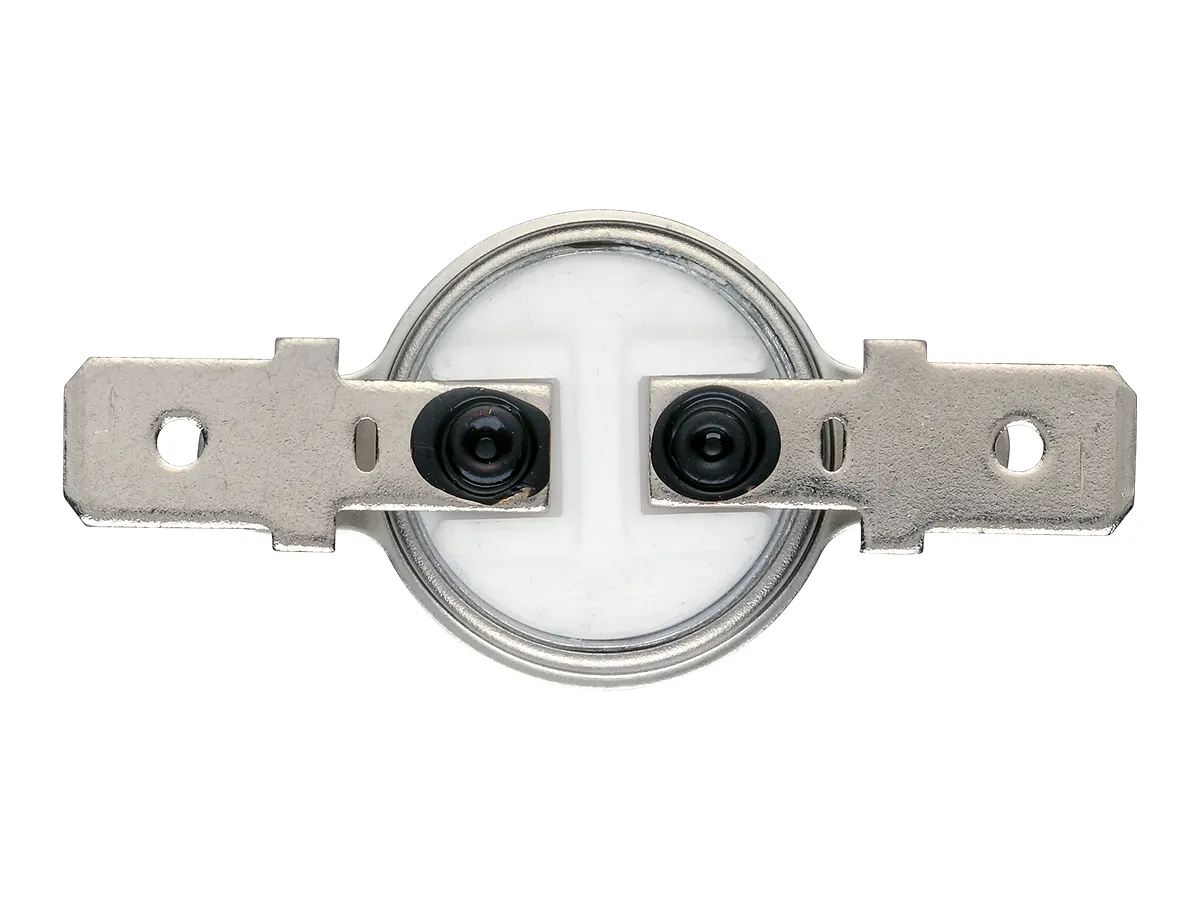

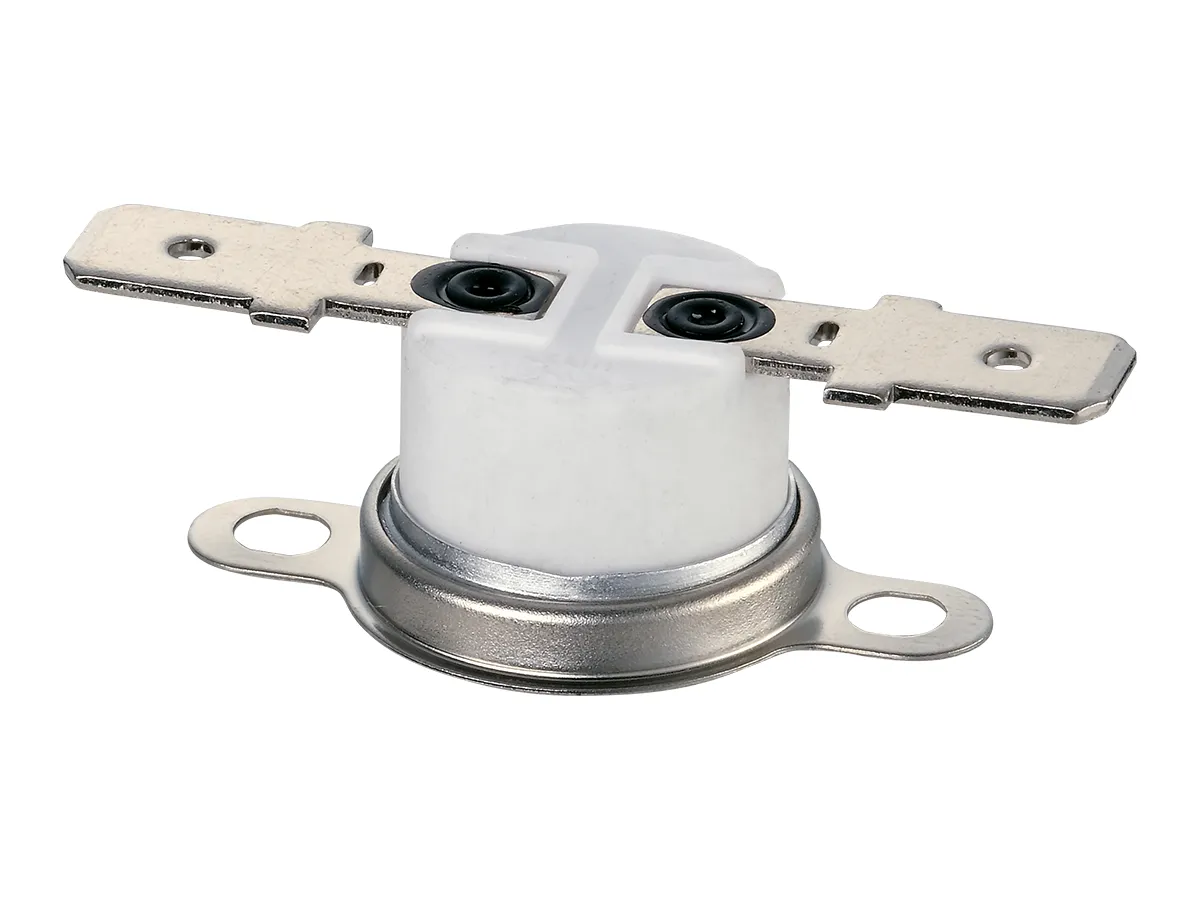

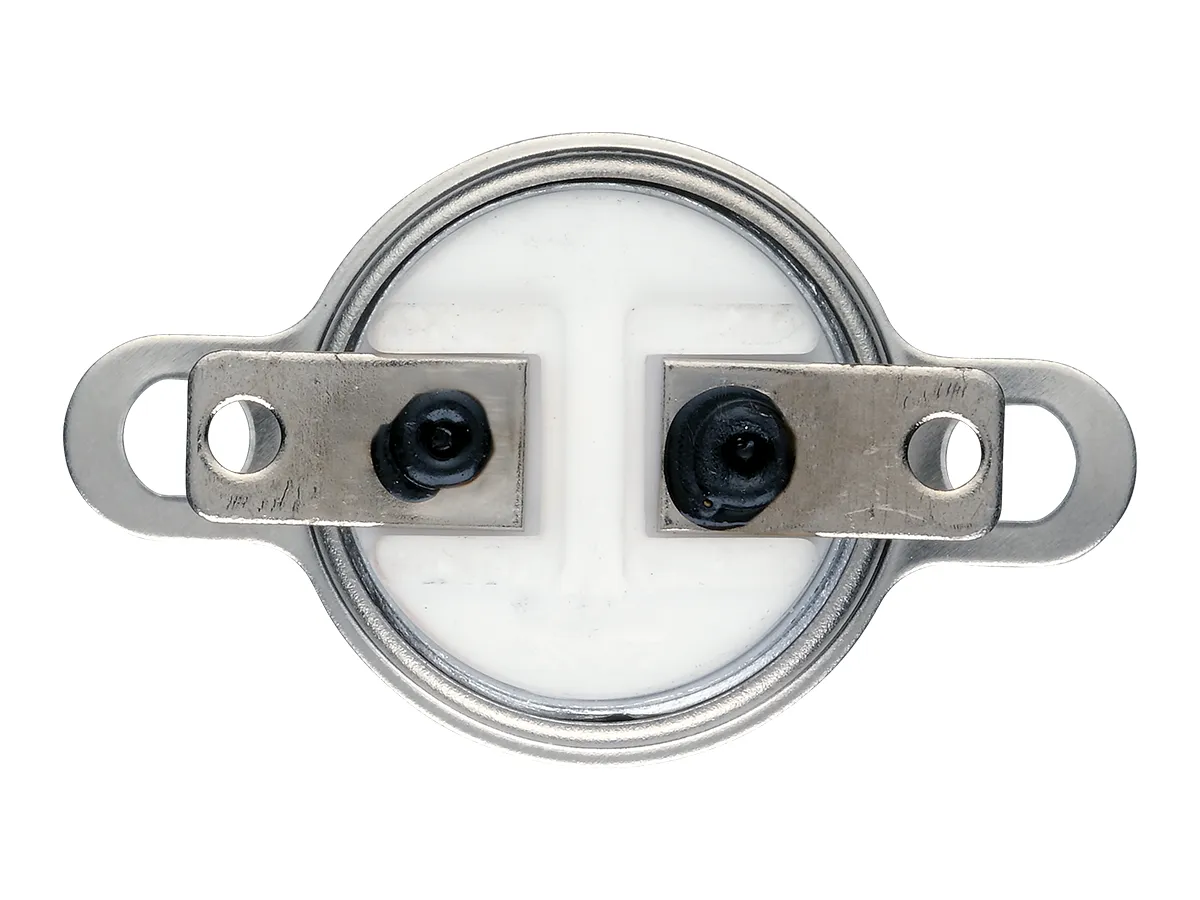

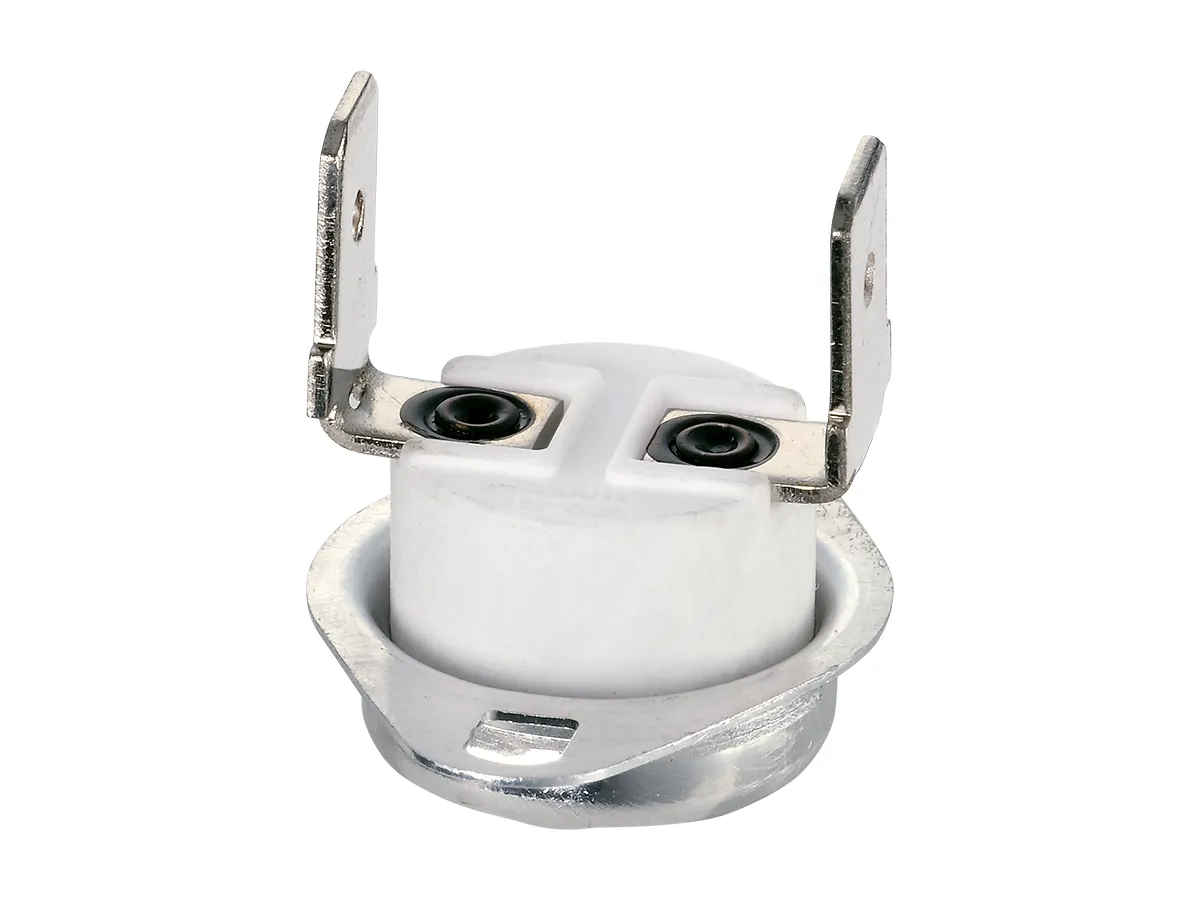

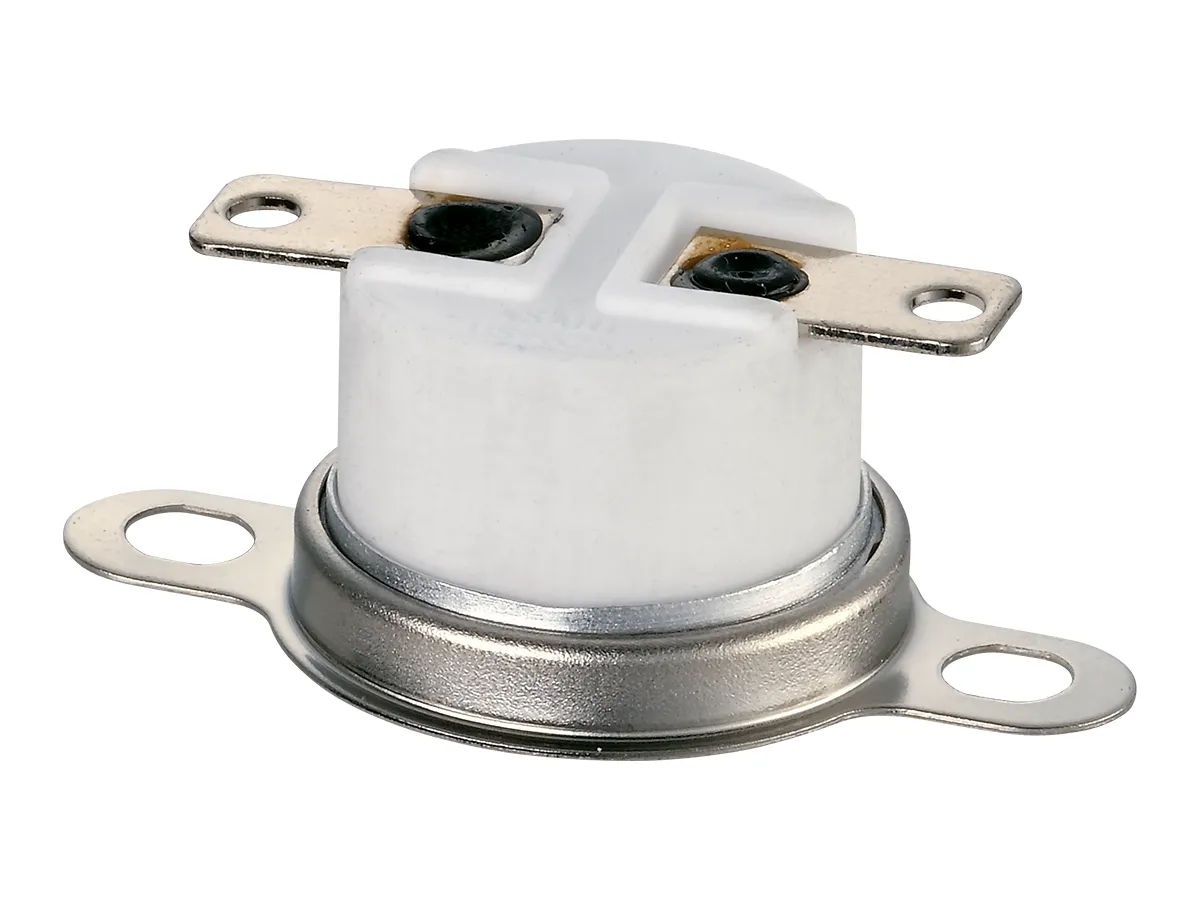

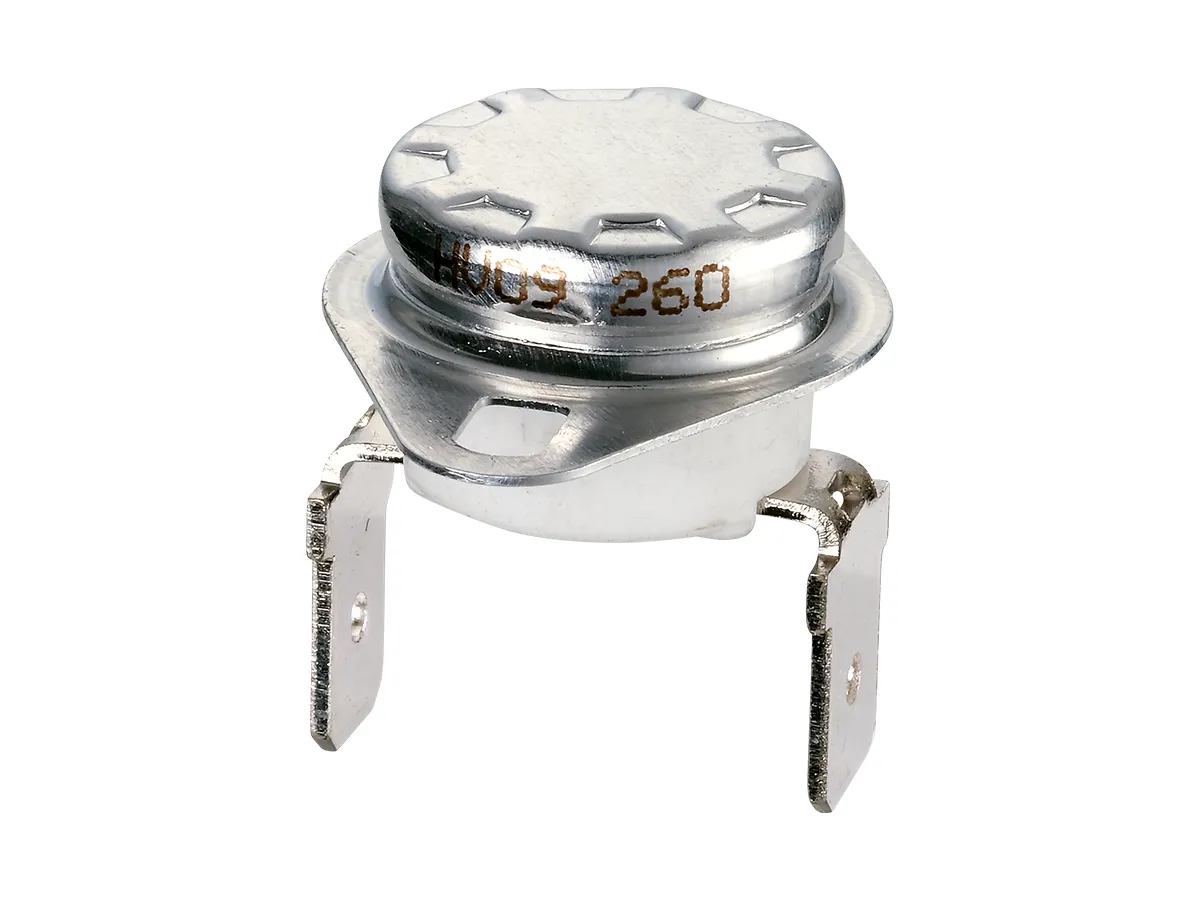

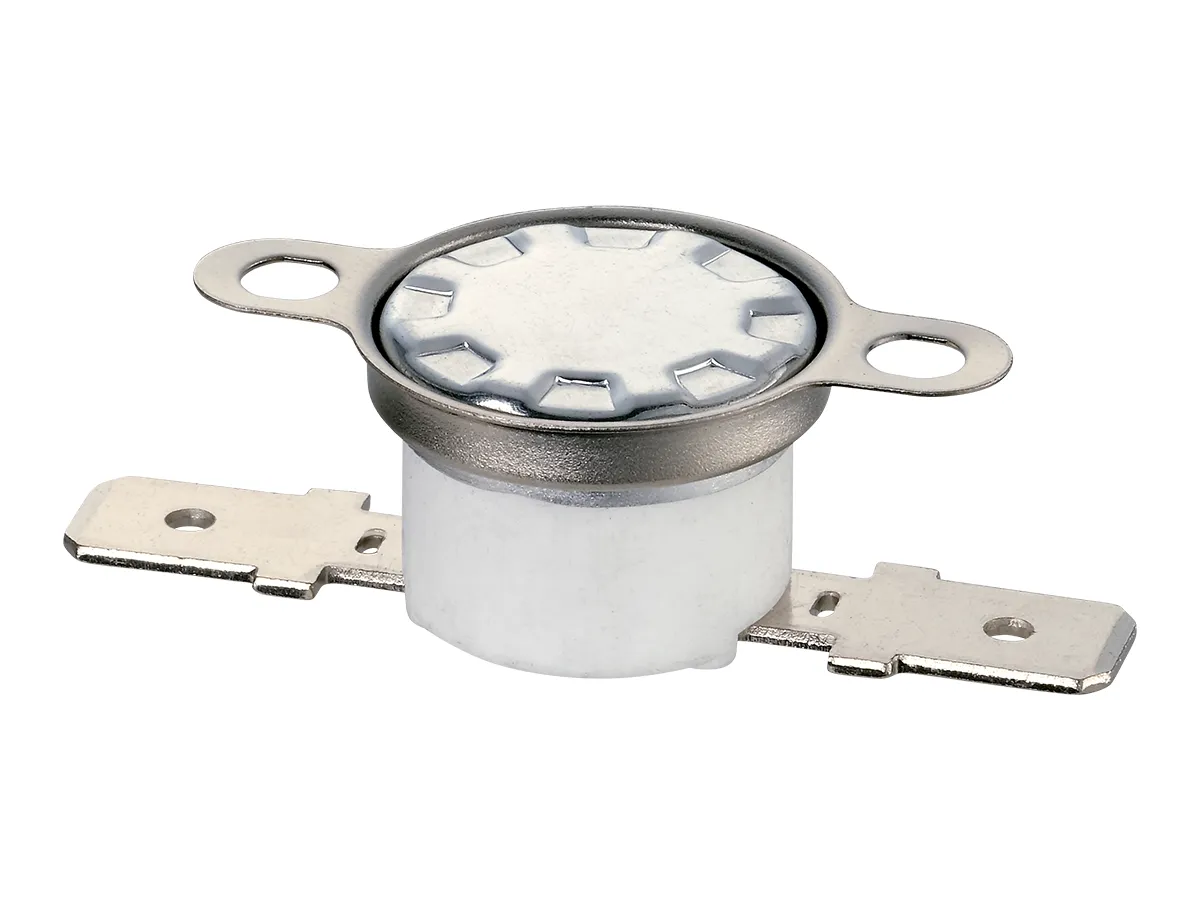

US-625 外形写真
