TH-45
- 汎用タイプ
- 高温タイプ
- 防滴タイプ
- 平型タイプ
- 小型平型タイプ
- 薄型
スナッパー、スナップアクション
- 特徴
- ひし型防滴サーモスタット
- 用途
- 住宅機器、ヒーター、バッテリー等

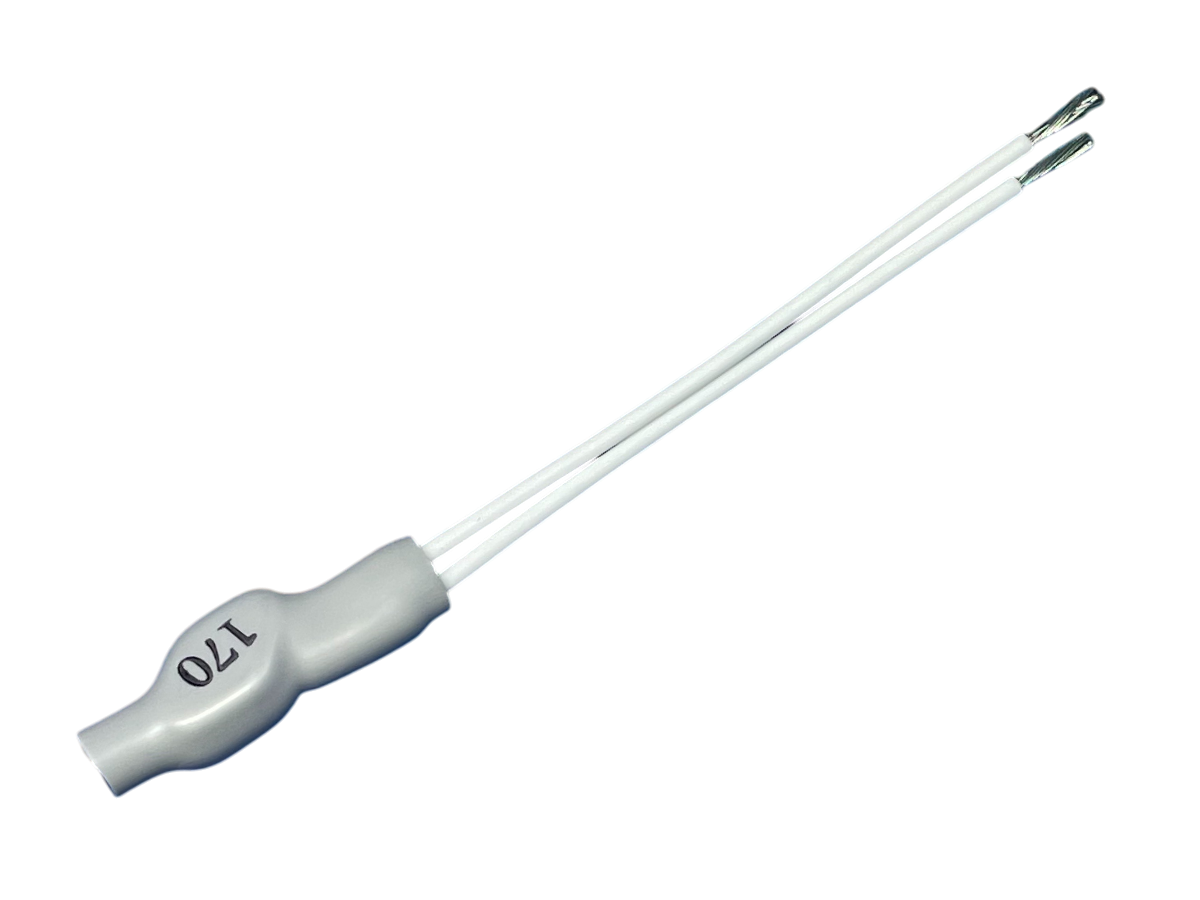

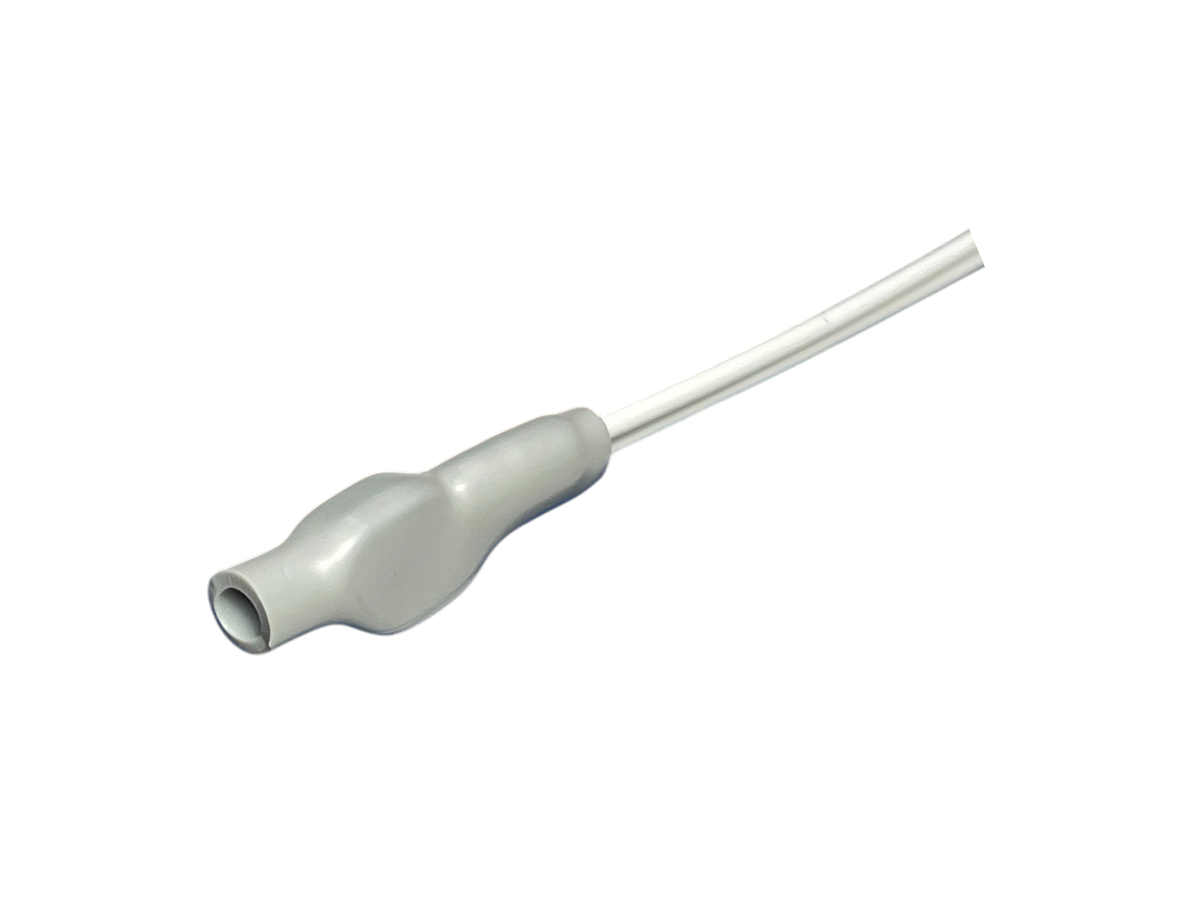

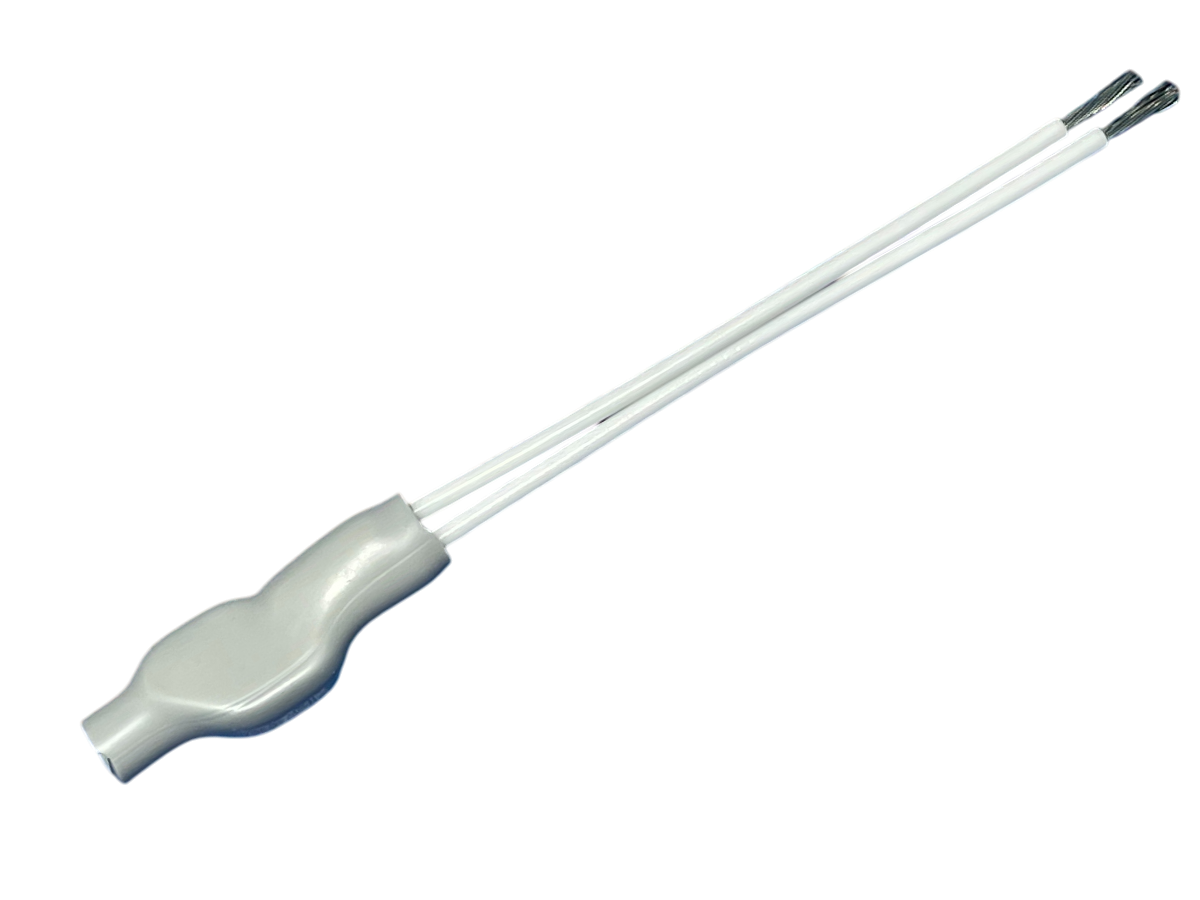

製品写真
画像をクリックして拡大イメージを表示
サーモスタット 仕様
| 電気定格(抵抗負荷) | AC125V MAX.3.0A/AC250V MAX.2.5A(但し、動作温度60℃以下はMAX.1A) |
|---|---|
| 温度設定範囲 | 下記の動作温度設定表をご参照願います。 |
| 回路抵抗(初期値) | 50mΩ以下(リード線の長さにより変動) |
| 絶縁抵抗 | 100MΩ以上(DC500Vメガーにて) |
| 耐電圧 | AC1500V /１分間 |
| 耐熱性 | 動作温度＋20℃(動作温度80℃以下は100℃) |
| 開閉耐久性 | 6,000回以上（負荷条件により変動） |
本仕様を超える仕様については別途ご相談下さい。
サーモスタット モデルコード
|
TH-45 1234 -5 |
|
|---|---|
|
1取付型式 |
W : リード線仕様 P : ピン端子仕様 |
|
2接点型式 |
X : 温度上昇により “OFF” Y : 温度上昇により “ON” |
|
3リード線型式 |
C : 架橋ポリエチレン絶縁電線（40℃～130℃） S : シリコーンゴム絶縁電線（135℃～160℃） F : フッ素樹種絶縁電線（165℃～225℃） |
|
4絶縁チューブ型式 |
P : ポリオレフィン樹脂（40℃～105℃） S** : シリコーンゴム（110℃～225℃） |
|
5リード線寸法 |
無記号 : リード線長80mm（標準） L** : **はリード線長さを表記 |
動作温度/復帰温度表
| OFF温度（℃） | ON温度（℃） | Diff（K） | OFF温度（℃） | ON温度（℃） | Diff（K） |
|---|---|---|---|---|---|
| 40±5 | 25±10 | 15 | 130±5 | 105±15 | 25 |
| 45±5 | 30±10 | 15 | 135±5 | 105±15 | 30 |
| 50±5 | 35±10 | 15 | 140±5 | 110±15 | 30 |
| 55±5 | 40±10 | 15 | 145±5 | 110±15 | 35 |
| 60±5 | 45±10 | 15 | 150±7 | 115±20 | 35 |
| 65±5 | 50±10 | 15 | 155±7 | 115±20 | 40 |
| 70±5 | 55±10 | 15 | 160±7 | 120±20 | 40 |
| 75±5 | 60±10 | 15 | 165±7 | 125±20 | 40 |
| 80±5 | 65±15 | 15 | 170±7 | 130±20 | 40 |
| 85±5 | 70±15 | 20 | 175±7 | 135±20 | 40 |
| 90±5 | 75±15 | 20 | 180±7 | 140±20 | 40 |
| 95±5 | 80±15 | 20 | 185±7 | 145±20 | 40 |
| 100±5 | 85±15 | 20 | 190±7 | 150±20 | 40 |
| 105±5 | 90±15 | 20 | 195±7 | 155±20 | 40 |
| 110±5 | 95±15 | 25 | 200±7 | 160±25 | 40 |
| 115±5 | 100±15 | 25 | 210±7 | 170±25 | 40 |
| 120±5 | 95±15 | 25 | 220±7 | 170±30 | 45 |
| 125±5 | 100±15 | 25 | 225±9 | 170±30 | 50 |
