TH-50
- 低温タイプ
- 汎用タイプ
- 丸型ディスク
スナッパー、スナップアクション
- 特徴
- 丸薄型サーモスタット
- 用途
- 住宅機器、ヒーター等
- 登録
- CMJ（電気用品部品・材料任意登録制度）登録品

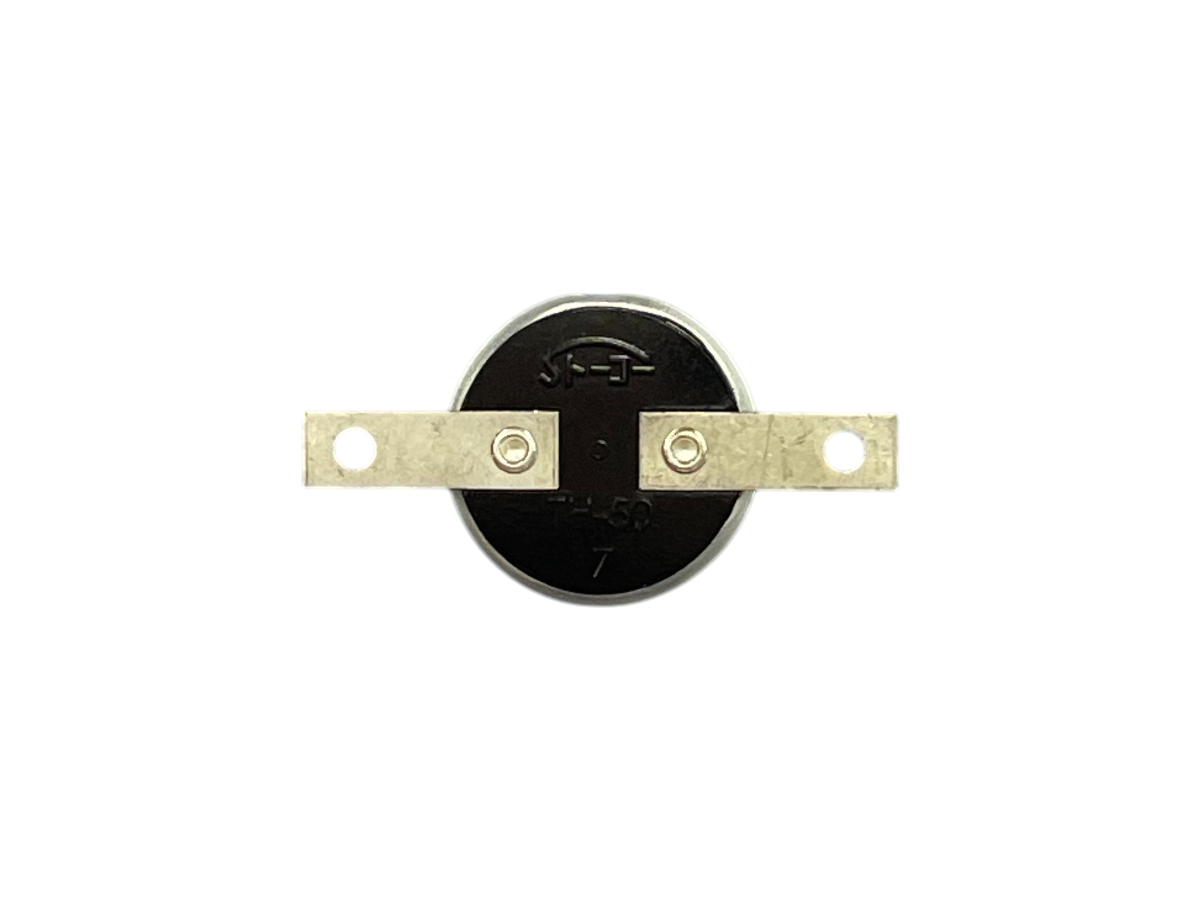

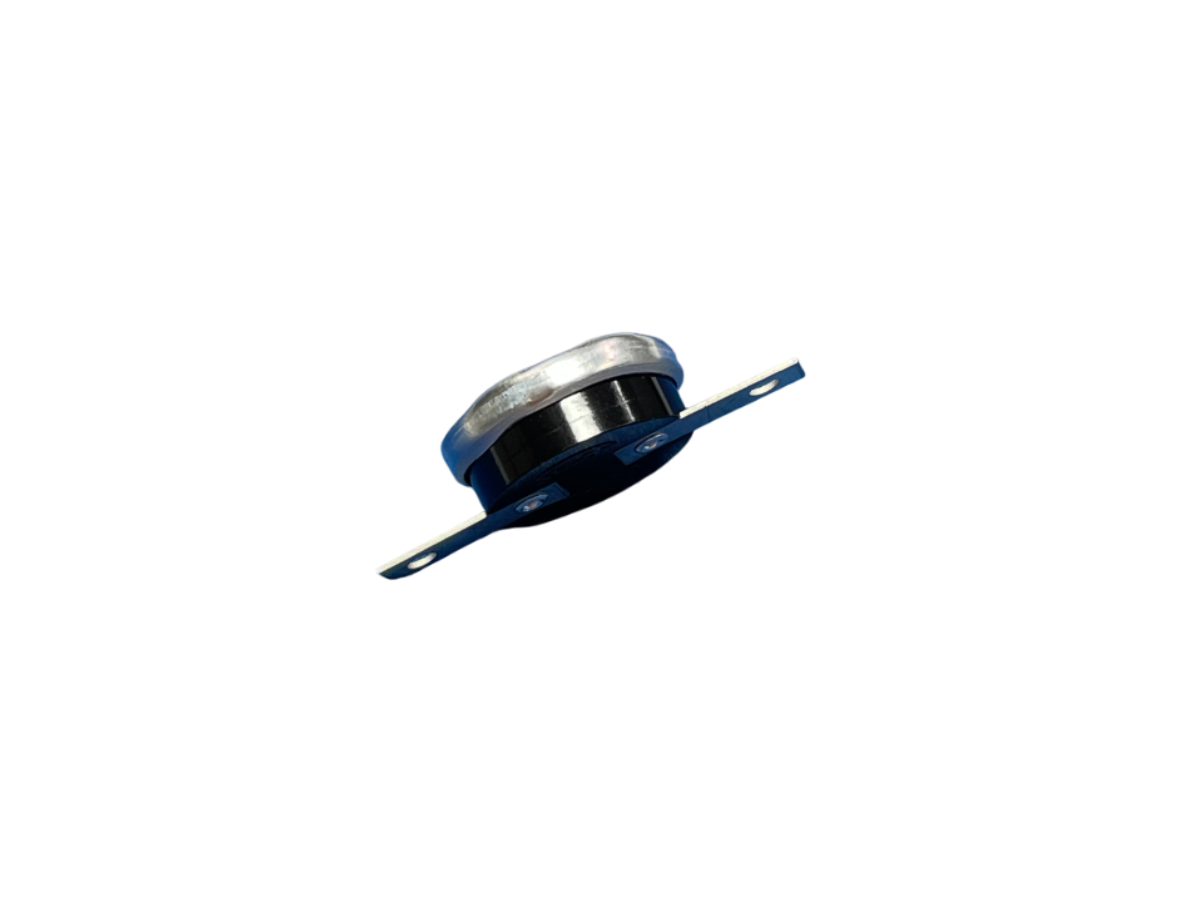

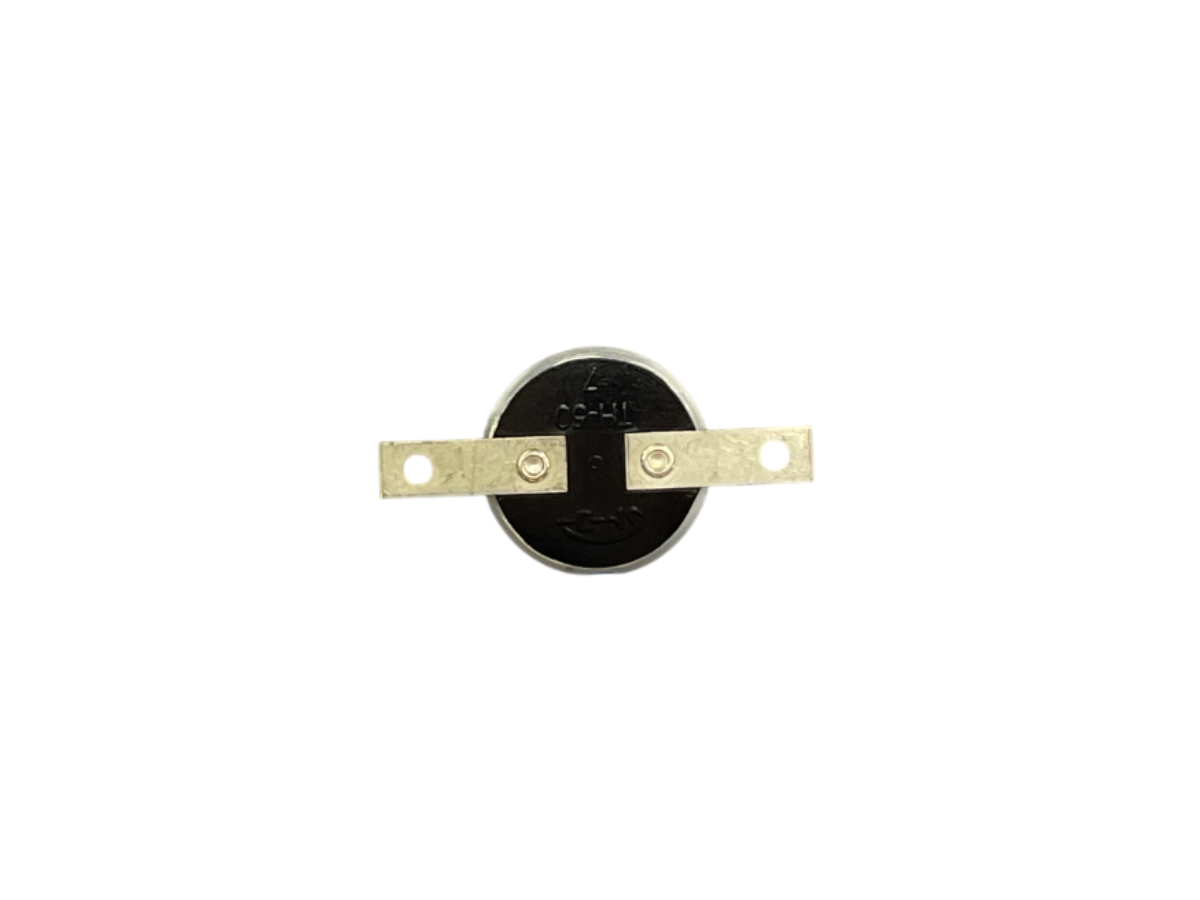

製品写真
画像をクリックして拡大イメージを表示
サーモスタット 仕様
| 電気定格（抵抗負荷） | AC125V MAX.5A(Min.100mA) | ||
|---|---|---|---|
| Ⅰ.温度設定範囲 Ⅱ.温度設定公差 (標準) Ⅲ.ディファレンシャル diff (標準) |
Ⅰ.温度設定範囲 ①0 ～ 50℃ ②51 ～ 100℃ ③101 ～ 140℃ |
Ⅱ.温度設定公差 (標準) ①±5℃/±5℃ ②±5℃/±5℃ ③±5℃/±5℃ |
Ⅲ.diff (標準) ①12K ②15K ③20K |
| 回路抵抗（初期値） | 50mΩ 以下 | ||
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガーにて) | ||
| 耐電圧 | AC1000V/１分間 | ||
| 耐熱性 | 動作温度＋20℃（但し、上限は150℃） | ||
| 開閉耐久性 | 10,000回以上 （負荷条件により変動） | ||
本仕様を超える仕様については別途ご相談下さい。
サーモスタット モデルコード
|
TH-50 12345 |
|
|---|---|
|
1 接点材質 |
A : Ag合金接点 |
|
2 接点型式 |
X : 温度上昇により “OFF” Y : 温度上昇により “ON” |
|
3 端子型式 |
F2 : 黄銅＋Snメッキ、t0.4 F9 : 黄銅＋Snメッキ、t0.3 Q2 : 黄銅＋Snメッキ、t0.5(ファストン端子) |
|
4 端子角度 |
7 : 水平端子 8 : 垂直端子 |
|
5 カバー材質 |
2 : カバー2(アルミ、t0.4) |
