US-622
- 低温タイプ
- 汎用タイプ
- 高温タイプ
- 丸型ディスク
スナッパー、スナップアクション
- 特徴
- 小型高容量、汎用ローコストタイプ ポリエステル樹脂ケース、SOD仕様
- 用途
- 電子レンジ、暖房機器、給湯器、複写機、LBP、OA機器 等
- 登録
- CMJ（電気用品部品・材料任意登録制度）登録品、UL・C-UL・VDE（EN 60730）・SOD仕様認定品

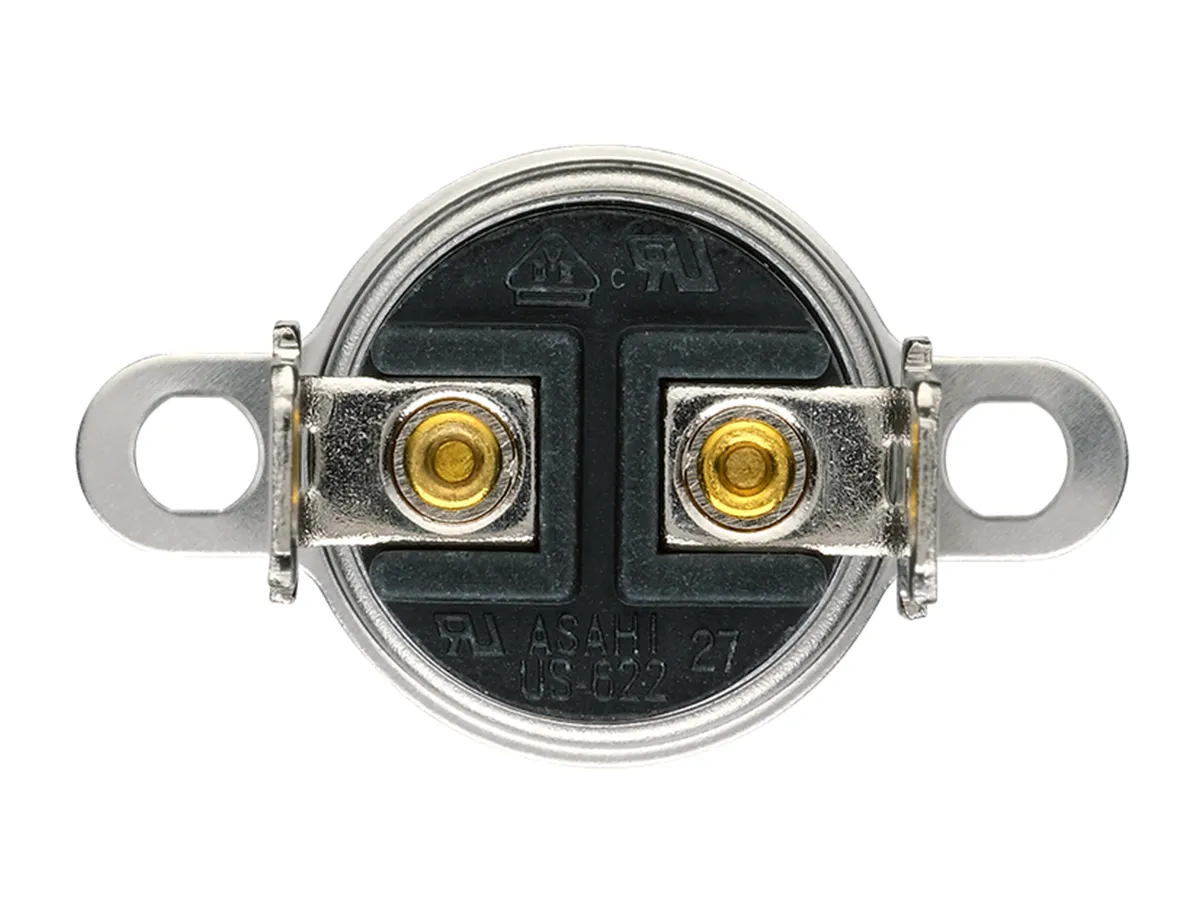

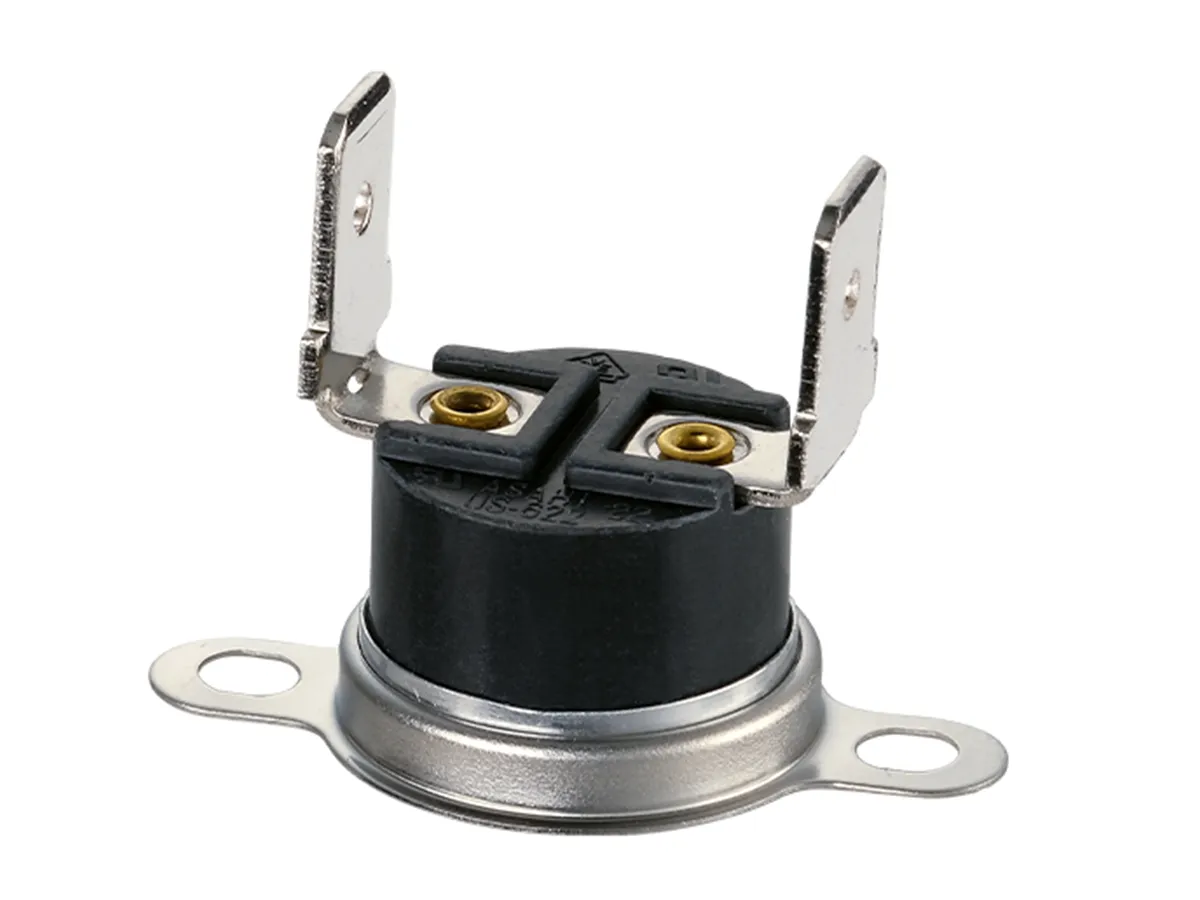

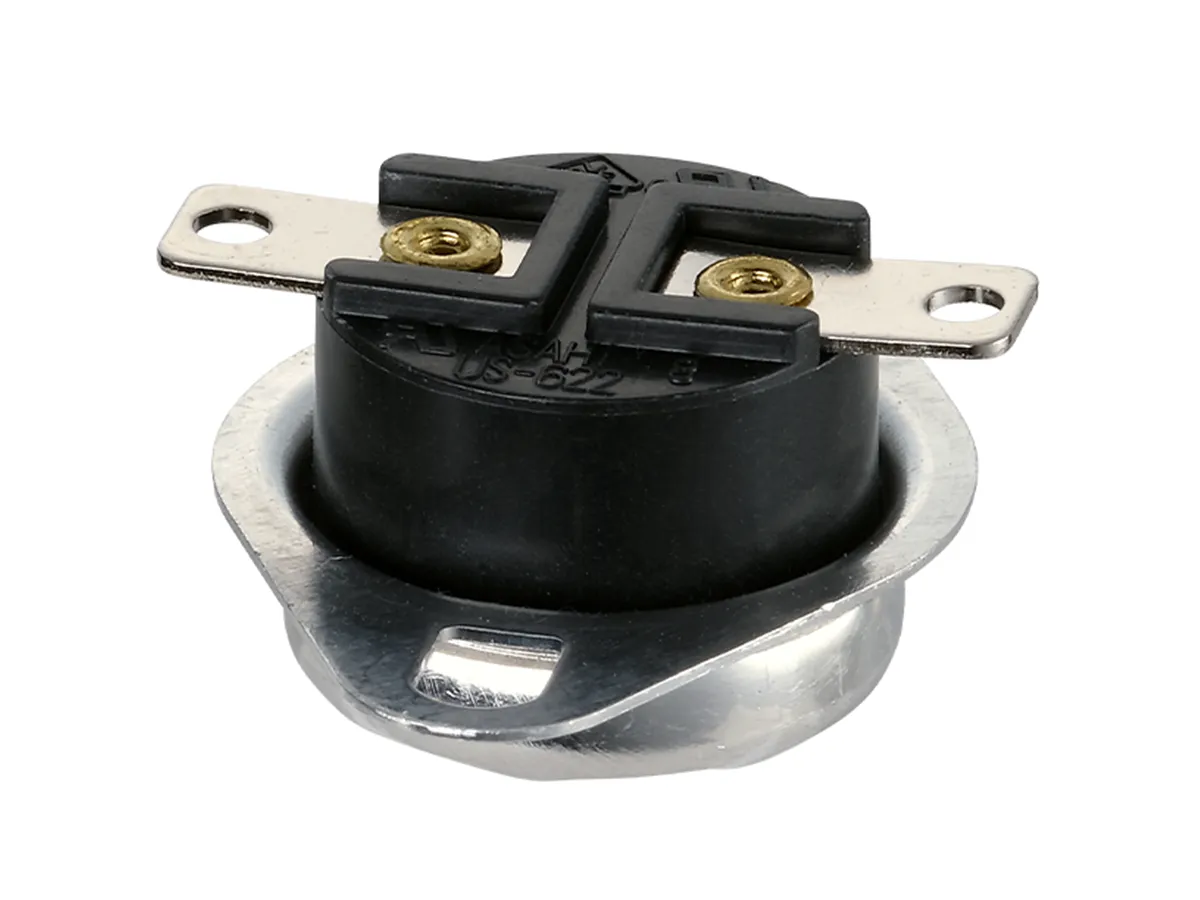

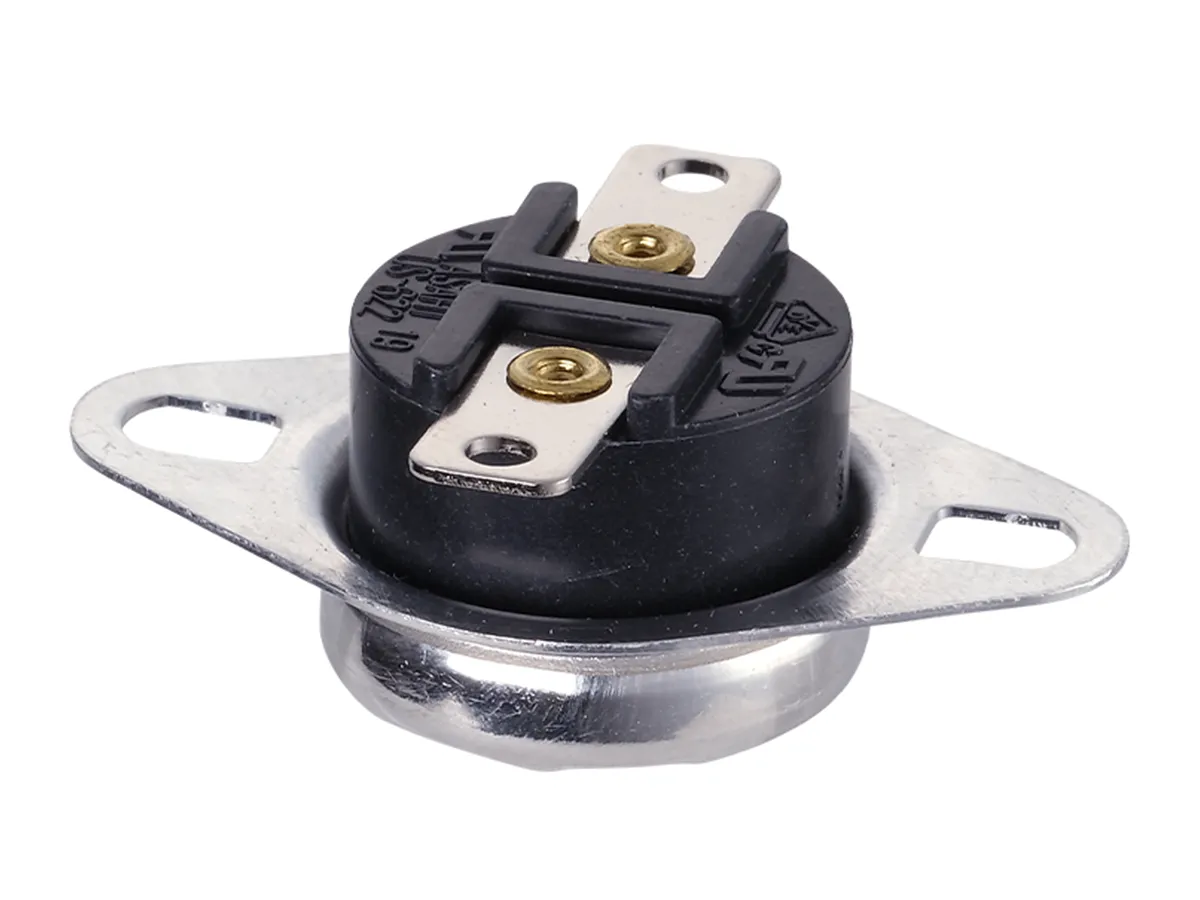

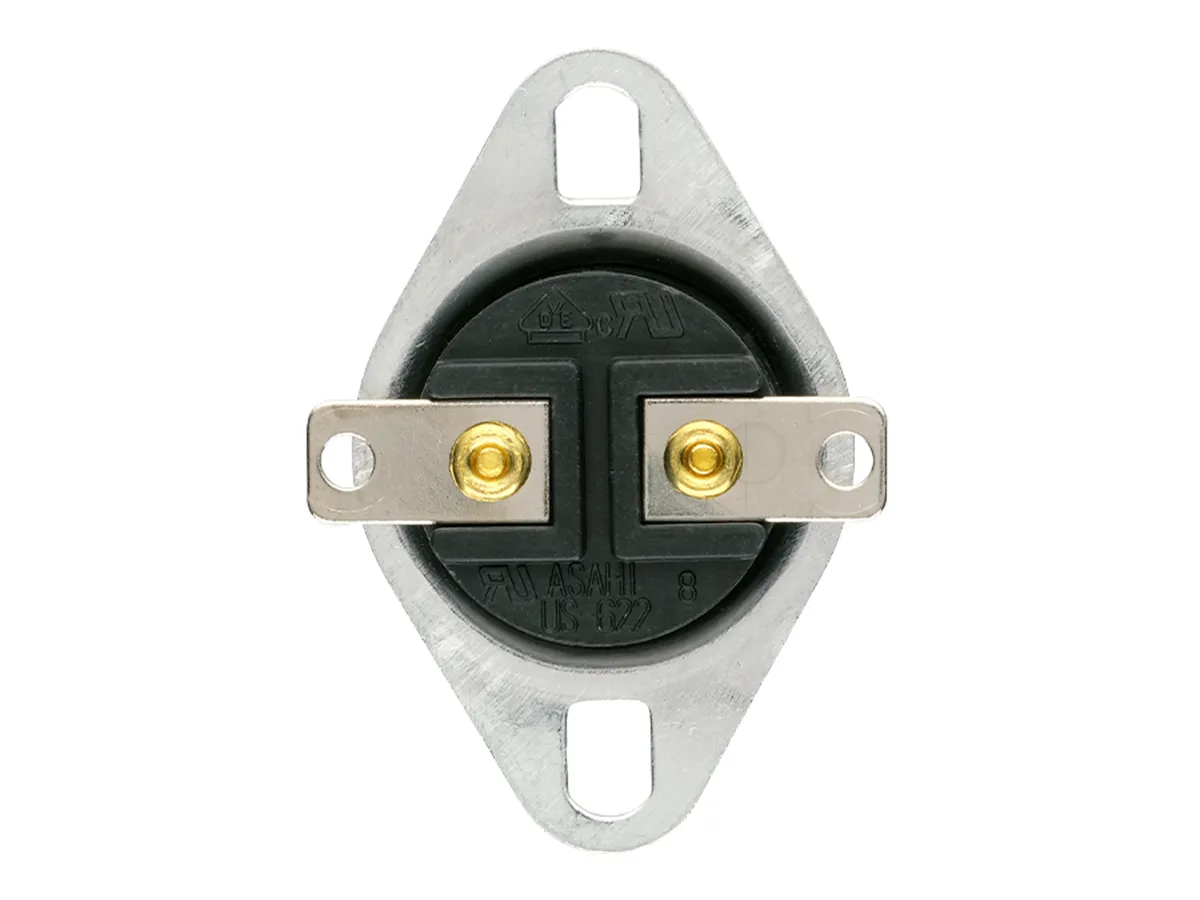

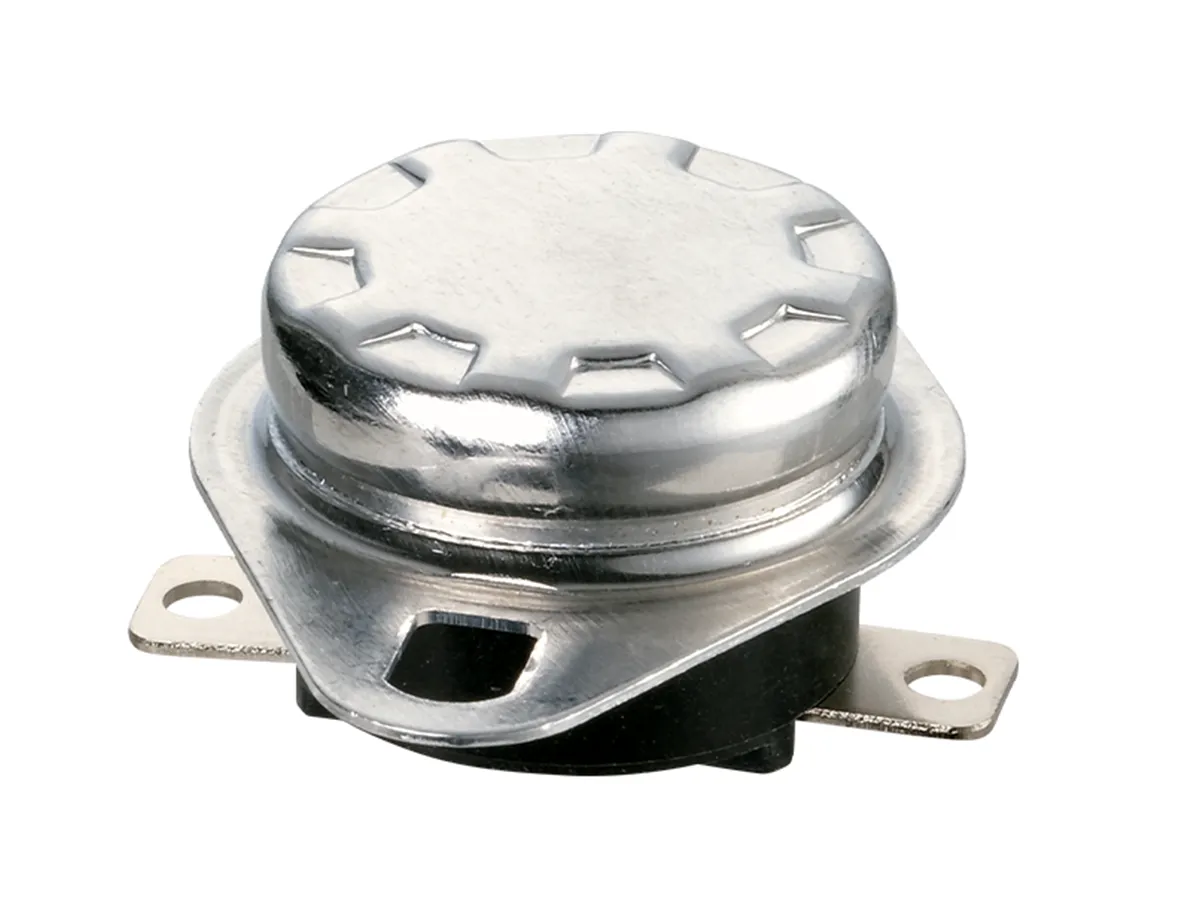

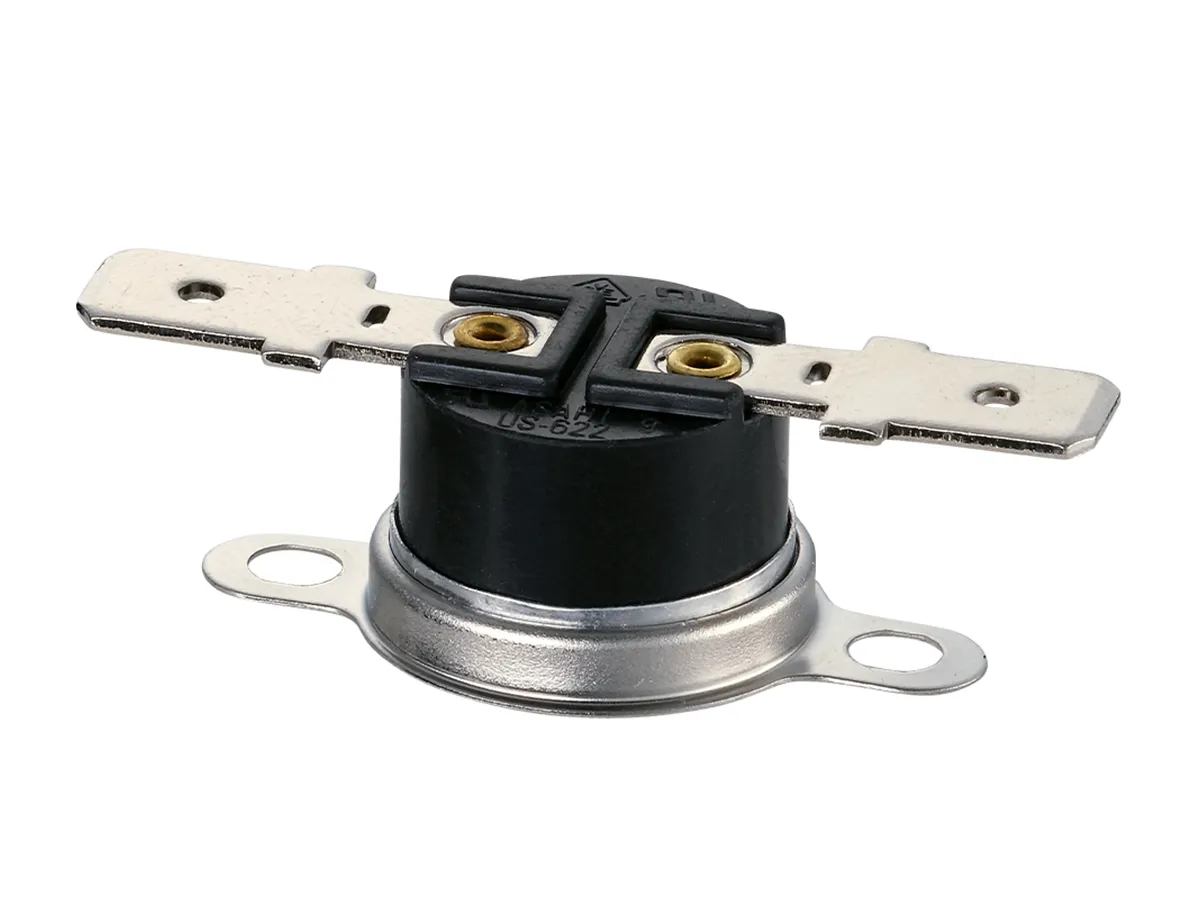

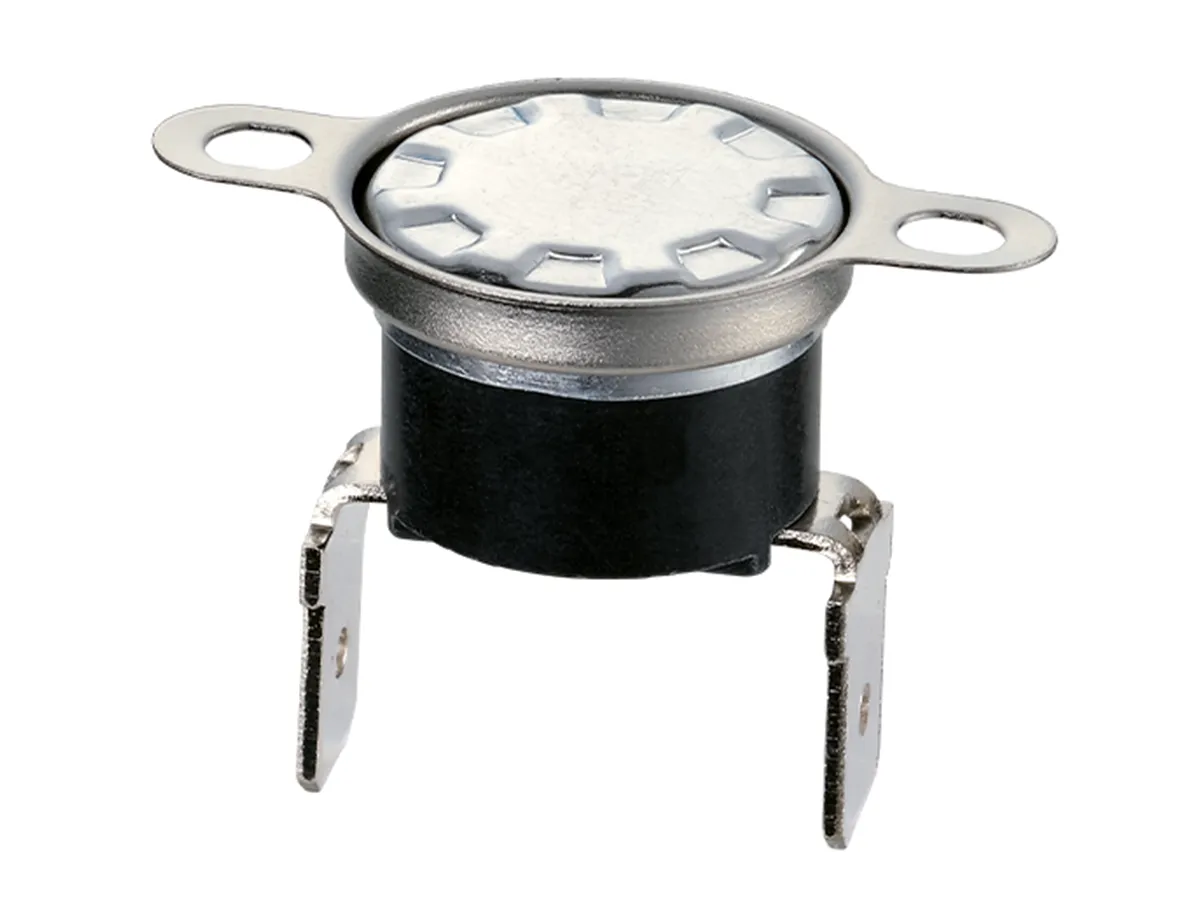

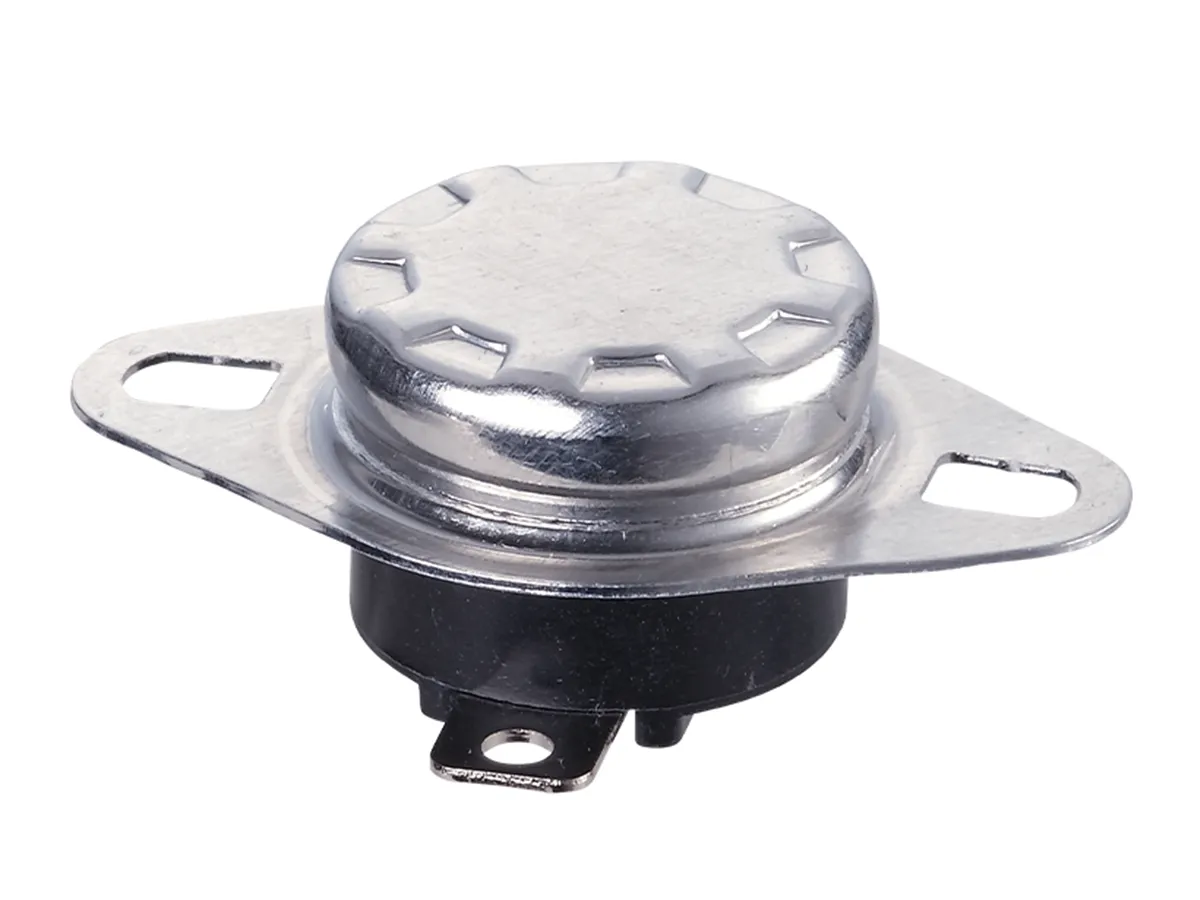

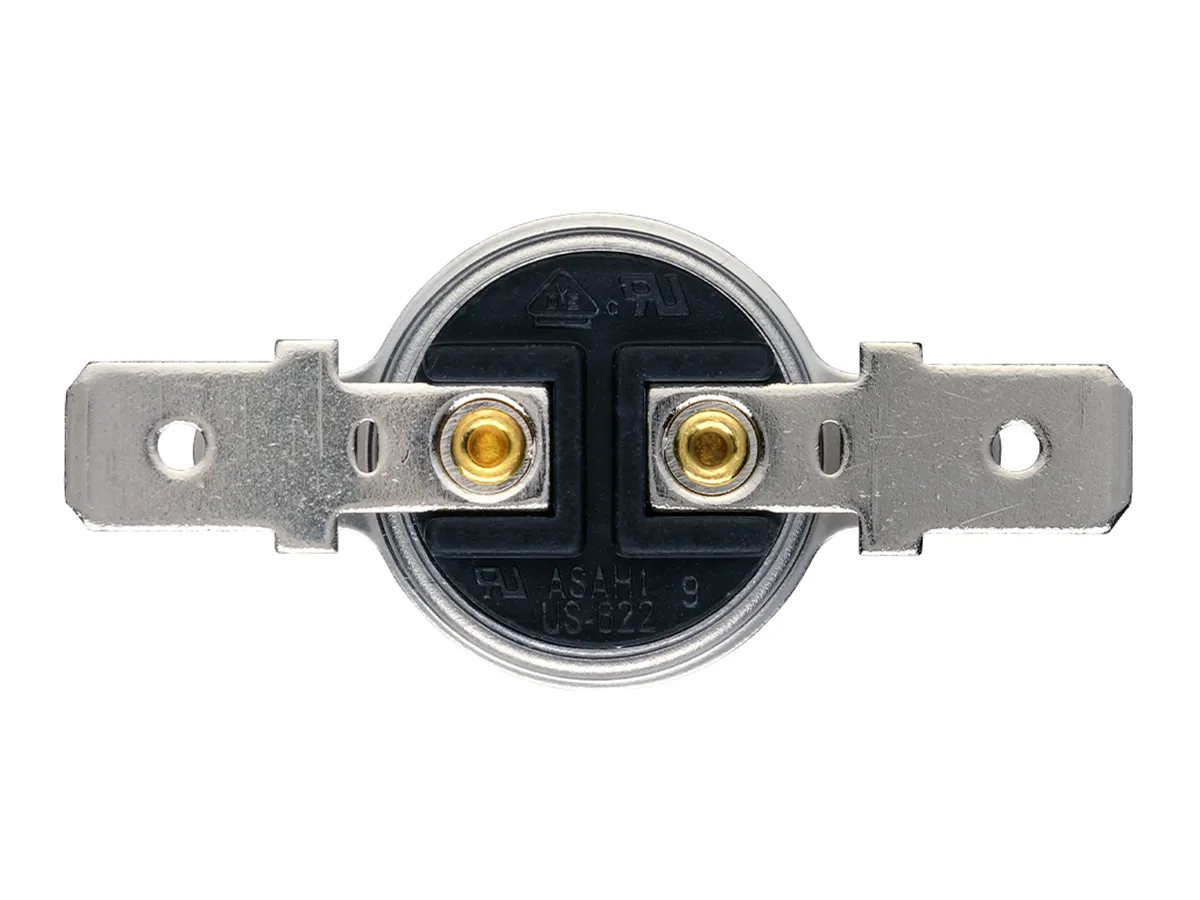

製品写真
画像をクリックして拡大イメージを表示
サーモスタット 仕様
| 電気定格 （抵抗負荷） | A・P type：AC125V MAX.15A （MIN. 200mA） A・P type：AC250V MAX.10A （MIN. 200mA） K type：DC30V MAX.1A （MIN.5V 1mA） |
||
|---|---|---|---|
| Ⅰ.温度設定範囲 Ⅱ.温度設定公差 (標準) Ⅲ.ディファレンシャル diff (標準) 高速熱応答(Ｓ.Ｏ.Ｄ)仕様… ワンショット品(１回のみ動作) |
Ⅰ.温度設定範囲 ① 0 ～ 50℃ ② 51 ～ 100℃ ③ 101 ～ 150℃ ④ 151 ～ 185℃ S.O.D 設定Max. 180℃ |
Ⅱ.温度設定公差 (標準) ①±4℃/±5℃ ②±4℃/±6℃ ③±5℃/±7℃ ④±6℃/±8℃ |
Ⅲ.diff (標準) ①12K ②15K ③20K ④25K S.O.D品-35℃以下 |
| 回路抵抗（初期値） | A･P type：50mΩ 以下 K type：10mΩ 以下 |
||
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガーにて) | ||
| 耐電圧 | A･P type：AC1500V/１分間 K type：AC1200V/１分間 |
||
| 耐熱性 | 185℃ | ||
| 耐寒性 | -20℃ | ||
| 開閉耐久 | 10,000回以上 (定格負荷にて) | ||
本仕様を超える仕様については別途ご相談下さい。
サーモスタット モデルコード
|
US-622 12345 -6 |
|
|---|---|
|
1接点材質 |
A : Ag合金接点/標準ケース K : Auクロスバー接点 P : Ag合金接点/4ポストケース |
|
2 接点型式 |
X : 温度上昇により “OFF” Y : 温度上昇により “ON” |
|
3 端子角度 |
R : 水平端子 T : 垂直端子 |
|
4 端子型式 |
L : ポジティブロック F250シリーズ準拠 (サイズ:6.35×0.8 材質：黄銅製、Niメッキ) G : ポジティブロック F250シリーズ準拠 (サイズ:6.35×0.8 材質：鉄製、Niメッキ) M : ポジティブロック F187シリーズ準拠 (サイズ:4.75×0.5 材質：黄銅製、Niメッキ) H : ポジティブロック F187シリーズ準拠(サイズ:4.75×0.5 材質：鉄製、Niメッキ) ※端子型式 H : 水平端子（R）のみ組合せ可 V : IEC60730-1 準拠 (サイズ:4.8×0.8 材質：黄銅製、Niメッキ) S : 半田付け用 (ｔ0.5 材質：黄銅製、Snメッキ) |
|
5 カバー材質 ホルダー型式 |
QO : アルミニウム、ホルダー無し QL : アルミニウム、フリー表面型 (取付 24.5mm) GO : アルミニウム、埋込型(深さ5.4mm、24.5mm) IO : ステンレス、埋込型(深さ4.6mm、24.5mm) JO : ステンレス、埋込型(深さ5.2mm、24.5mm) QD : アルミニウム、表面型 (取付 30mm) SO : 黄銅、ネジ取付型 [M3,M4,M5,6-32UNC,8-32UNC,10-32UNC] |
|
6 S.O.D 型式 |
LC : ワンショット品 （S.O.D 対応品） |
型式例
-
US-622AXRMQO
水平F187端子、アルミニウムカバー、ホルダー無し
-
US-622AXTMQE
垂直F187端子、アルミニウムカバー、フリー表面型 23.8mm
-
US-622AXTMQE-LC
垂直F187端子、アルミニウムカバー、フリー表面型 23.8mm、S.O.D品
-
US-622AXTMQE-LC-FB
垂直F187端子、アルミニウムカバー、フリーを固定した表面型 23.8mm、S.O.D品
-
US-622AXRLQL
水平F250端子、アルミニウムカバー、ホルダー取付 24.5mm
-
US-622AXTMQL-LC
垂直F187端子、アルミニウムカバー、フリー表面型 24.5mm、S.O.D品
-
US-622AXTMQL-LC-FB
垂直F187端子、アルミニウムカバー、フリーを固定した表面型 24.5mm、S.O.D品
-
US-622AXTLKO
垂直F250端子、アルミニウムカバー、埋込型 5mm 24.5mm
-
US-622AXRVAS
水平IEC端子、ステンレスカバー、固定表面型 24mm
-
US-622AXTSIO
垂直半田付端子、ステンレス埋込型 4.6mm 24.5mm
海外安全規格 認証仕様一覧表
| 型式名 | 規格名 | 認定番号File No. | 最大温度定格 ［℃］ | 制御方式 | サイクル | 電圧 ［Ｖ］ | 抵抗負荷 | 誘導負荷 | FLA | LRA |
|---|---|---|---|---|---|---|---|---|---|---|
| US-622 | UL C-UL | E52529 | 185 | limiting | 100,000 | AC 125 | 15 | - | 5.8 | 34.8 |
| AC 250 | 10 | - | 2.9 | 17.4 | ||||||
| US-622K | E52529 | 130 | limiting | 100,000 | DC 30 | 1 | - | - | - | |
| 160 | AC 120 | 125VA | - | - | - | |||||
| US-622-LC | E52529 | 160 | S.O.D. | 1 | AC 125 | 15 | - | - | - | |
| AC 250 | 10 | - | - | - | ||||||
| UC-622-LC-QR | AC 125 | 15 | - | - | - | |||||
| AC 250 | 10 | - | - | - | ||||||
| UC-622V | AC 125 | 15 | - | - | - | |||||
| AC 250 | 10 | - | - | - | ||||||
| US-622 | VDE | 40026861 | 180 | thermostat | 100,000 | AC 250 | 10.1 | - | - | - |
| 10,000 | - | 6.1(6) | - | - | ||||||
| 30,000 | 16.1 | - | - | - | ||||||
| US-622K | VDE | 40027128 | 185 | thermostat | 100,000 | DC 30 | 1 | - | - | - |
| US-622-LC | VDE | 40006690 | 165 | S.O.D. | 1 | AC 250 | 10.1 | - | - | - |
| UC-622-LC-QR | - | - | - | |||||||
| UC-622V | - | - | - |

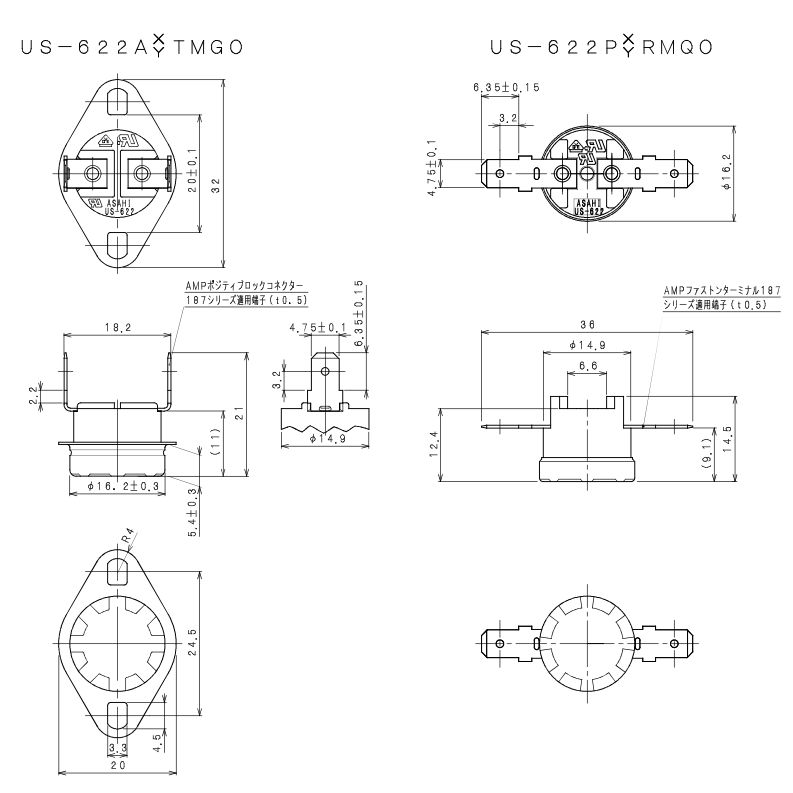

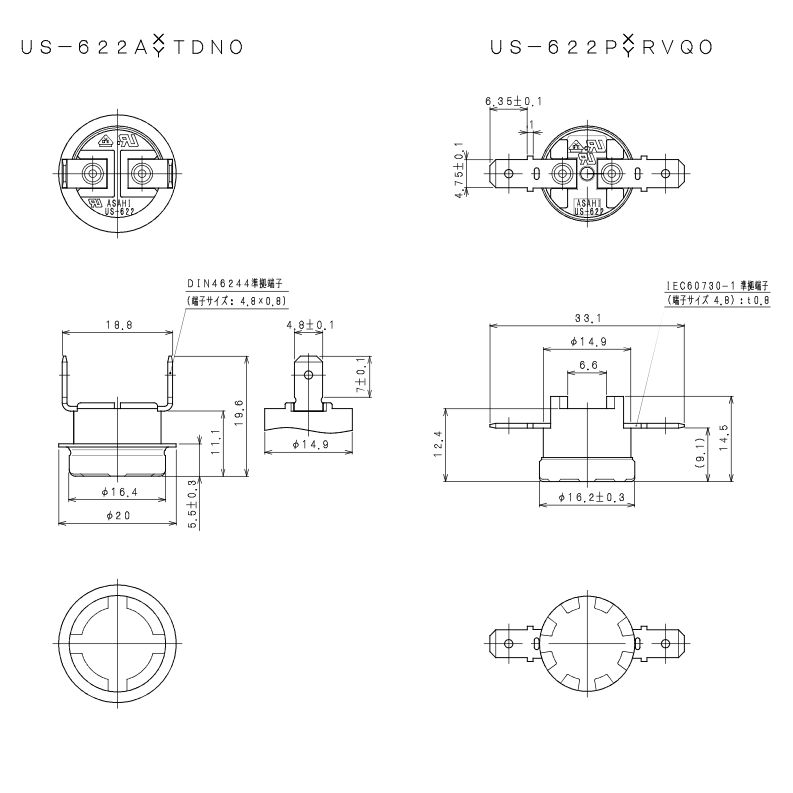

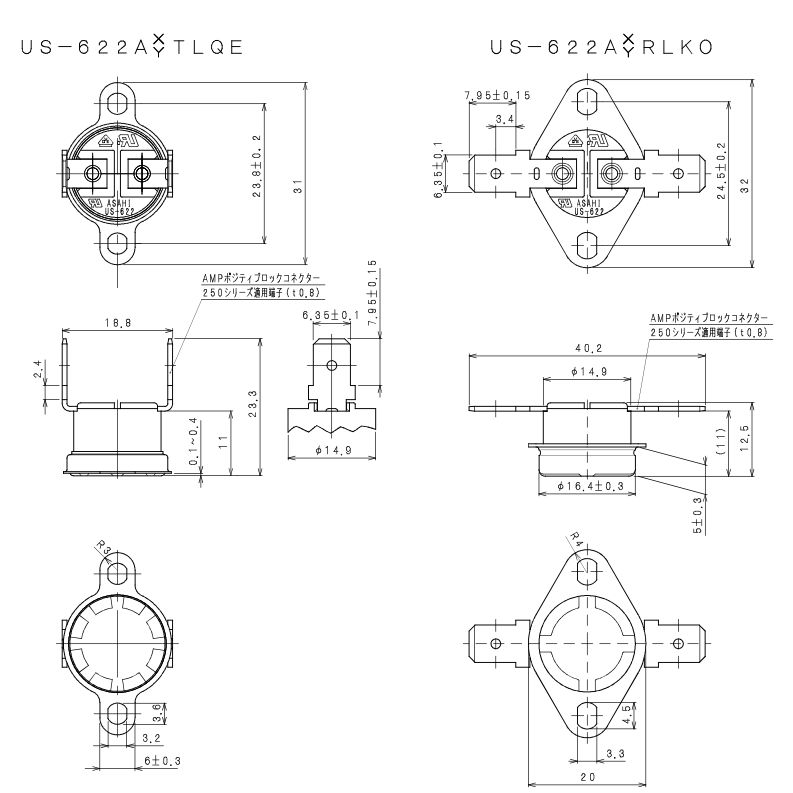

サーモスタット 外形寸法図
画像をクリックして拡大イメージを表示
