US-648
- 防滴タイプ
- 平型タイプ
- 小型平型タイプ
- 薄型
スナッパー、スナップアクション
- 特徴
- 直流高電圧 DC48V,3A 対応
- 用途
- カーシート、産業用機械、自販機 等
- 登録
- RoHS

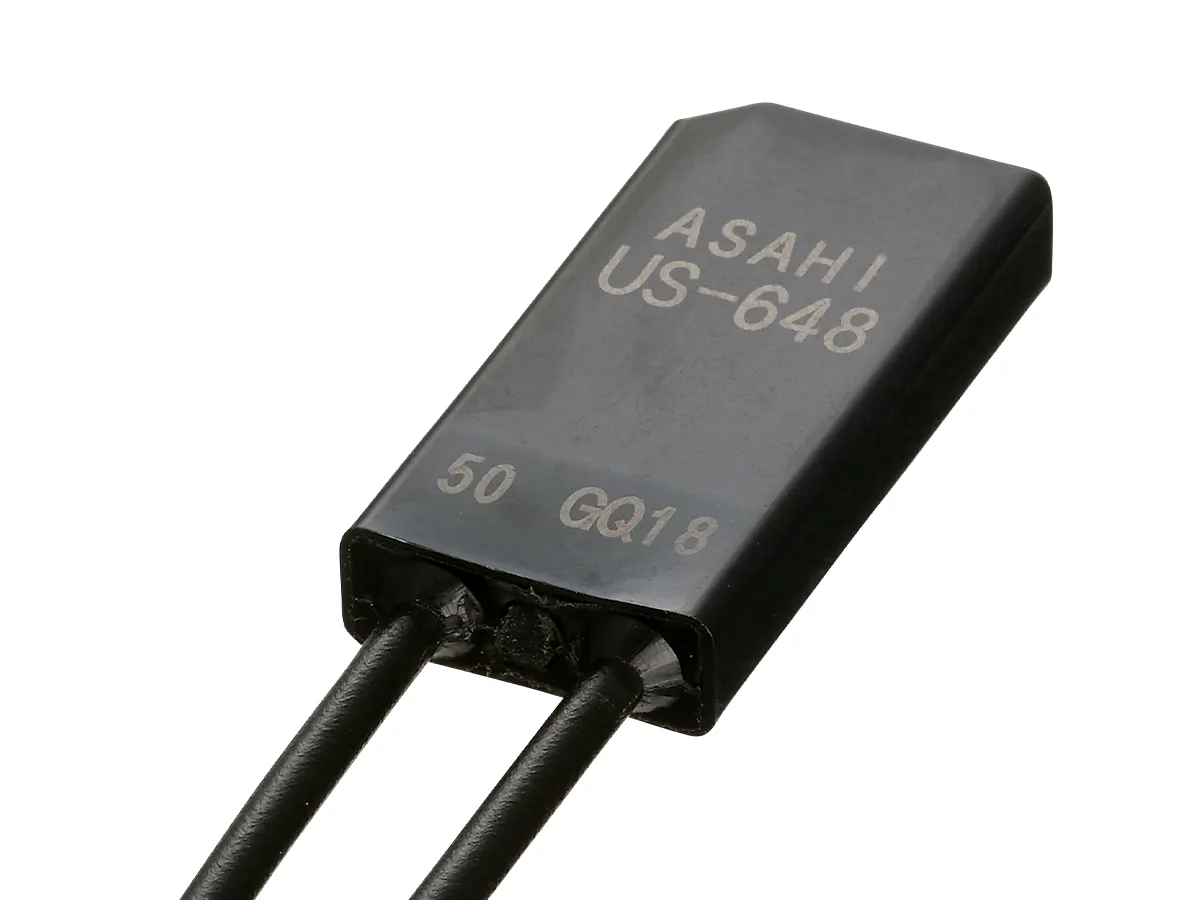

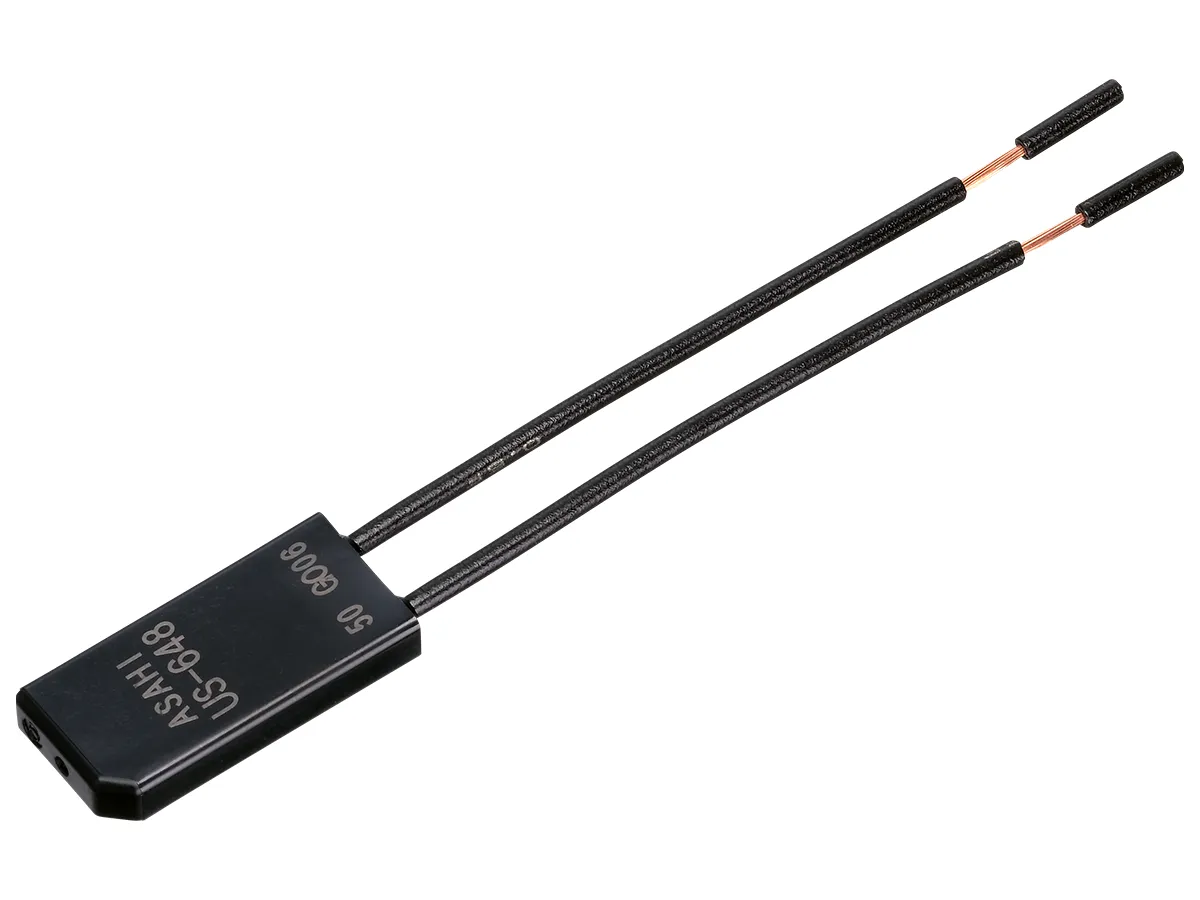

製品写真
画像をクリックして拡大イメージを表示
サーモスタット 仕様
回路抵抗(初期値)70mΩ以下(リード線の長さにより変動)
| 電気定格(抵抗負荷) | DC48V MAX.3A,（Min.200mA） | |
|---|---|---|
| 温度設定範囲(一点固定) | 30 ～ 50℃ | 51 ～ 100℃ |
| 温度公差(動作/復帰) | ±4℃/±5℃ | ±5℃/±6℃ |
| Differential(OFF・ONの温度差) | 10 ～ 20℃ | 20℃ |
| 絶縁抵抗 | 100MΩ以上(DC500Vメガーにて) | |
| 耐電圧 | AC1,500V / 1分間 | |
| 耐熱性 | 120℃(リード線は除く) | |
| 耐寒性 | -20℃ | |
| 開閉耐久性 | 10,000～100,000回以上 | |
本仕様を超える仕様については別途ご相談下さい。
サーモスタット モデルコード
|
US-648 AXA12 |
|
|---|---|
|
A 接点材質 |
A : Ag合金接点 |
|
X 接点型式 |
X : 温度上昇により “OFF” |
|
A 端子角度 |
A : 標準タイプ 厚さ5.1mm |
|
1 充填剤型式 |
D : ホットメルト |
|
2 リード線型式 |
G : 耐熱自動車用電線(0.5mm2、黒色、長さ70mm) |

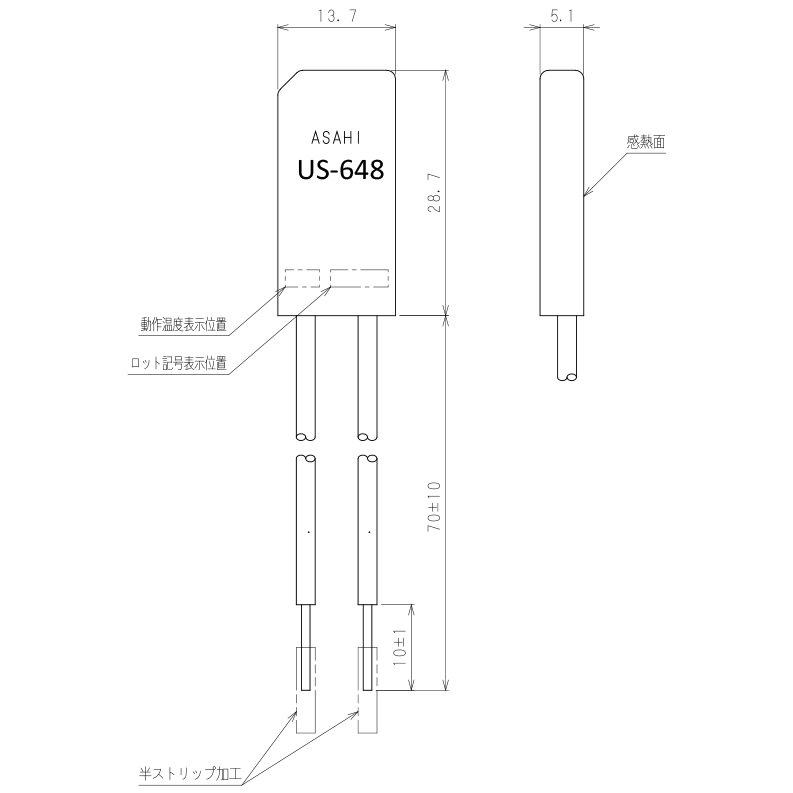

サーモスタット 外形寸法図
画像をクリックして拡大イメージを表示
