US-649
- 防滴タイプ
- 平型タイプ
- 小型平型タイプ
- 薄型
スナッパー、スナップアクション
- 特徴
- セラミックPTCヒーター内蔵非自動復帰タイプ
- 用途
- 産業用機械、自動販売機、モーター 等
- 登録
- RoHS

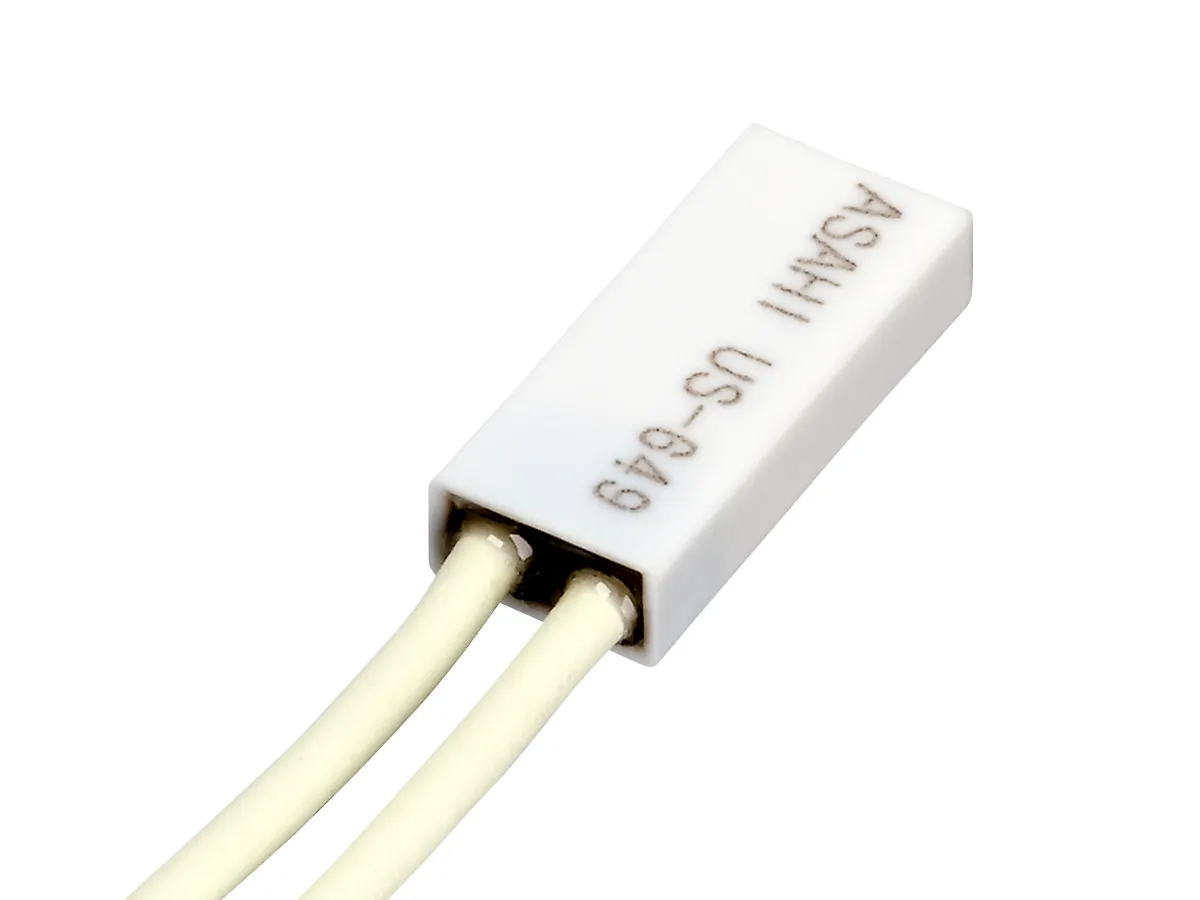

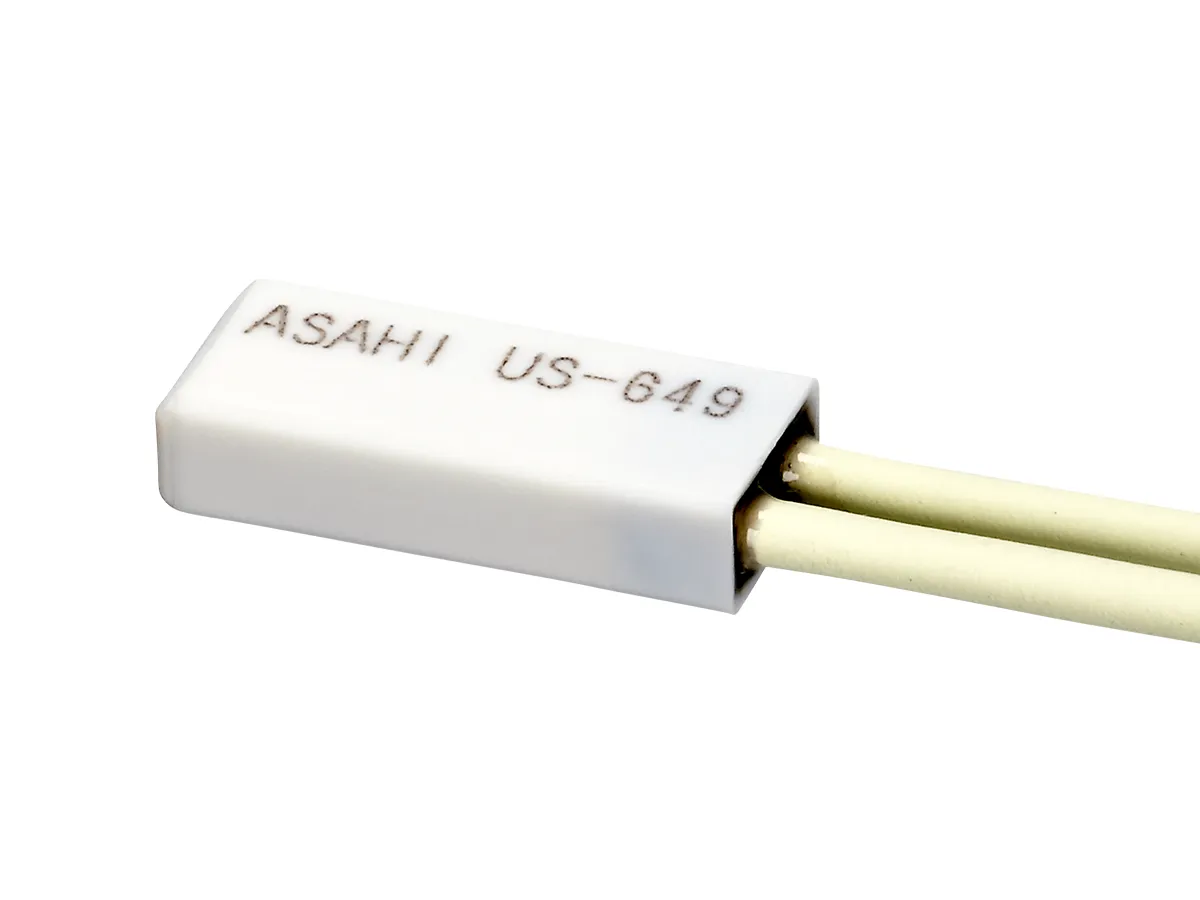

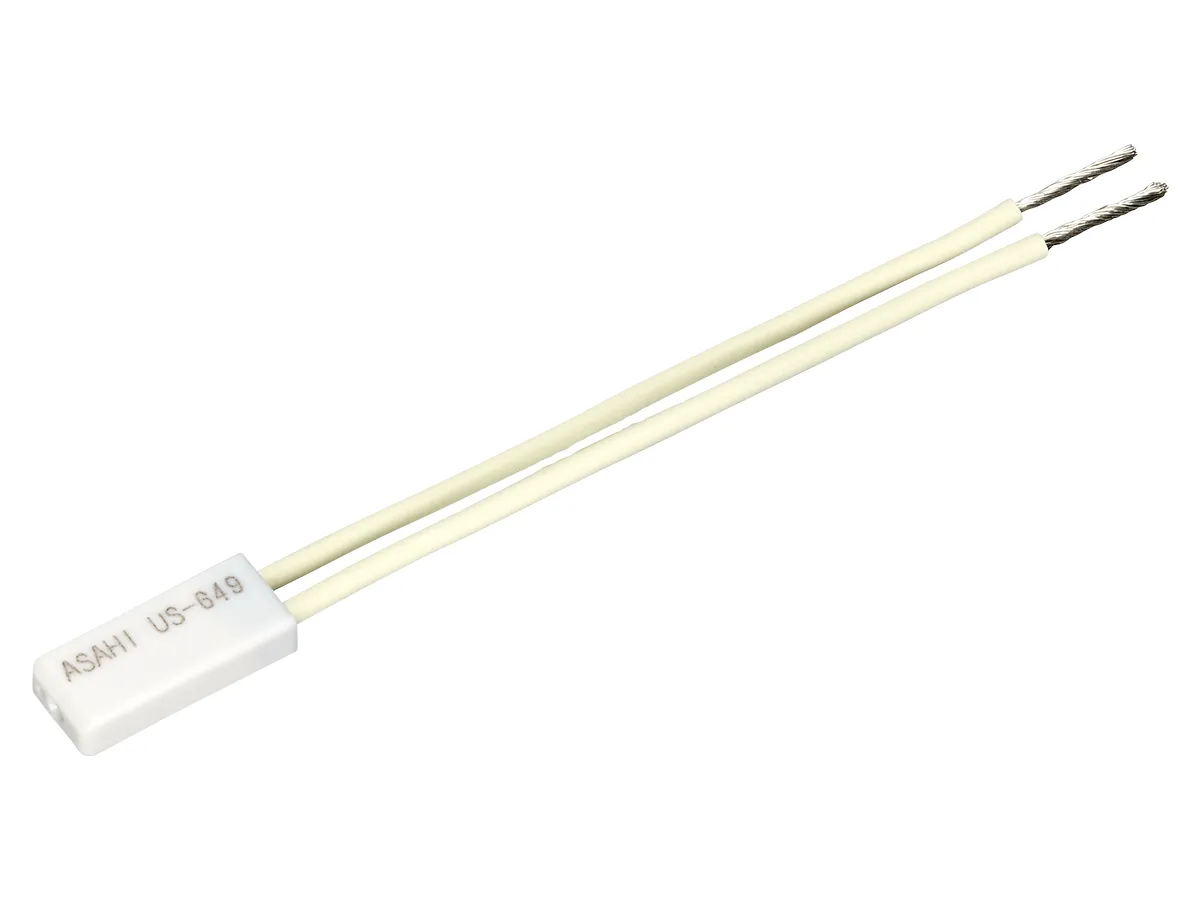

製品写真
画像をクリックして拡大イメージを表示
サーモスタット 仕様
回路抵抗(初期値)70mΩ以下(リード線の長さにより変動)
| 電気定格(抵抗負荷) | AC125V MAX.8A,(Min.200mA) AC250V MAX.4A,(Min.200mA) |
|---|---|
| 温度設定範囲(一点固定) | 50～100℃(5℃刻み設定) |
| 温度設定公差(動作) | ±5℃、±10℃ |
| 復帰温度設定 | 電源OFF等の復帰条件を満たさない限り状態を保持 |
| 絶縁抵抗 | 100MΩ以上(DC500Vメガーにて) |
| 耐電圧 | AC1,500V /１分間 |
| 耐熱性 | 100℃(リード線は除く) |
| 耐寒性 | -20℃ |
| 開閉耐久性 | 6,000回以上 |
本仕様を超える仕様については別途ご相談下さい。
サーモスタット モデルコード
|
US-649 AXAA22 |
|
|---|---|
|
A 接点材質 |
A : Ag合金接点 |
|
X 接点型式 |
X : 温度上昇により接点が “OFF” |
|
A ケース型式 |
A : 白色 |
|
A2 リード線型式 |
A2 : 架橋ポリエチレン絶縁電線 [UL3398 白色 L＝70mm] |
|
2 リード線導体サイズ |
2 : AWG♯20 |

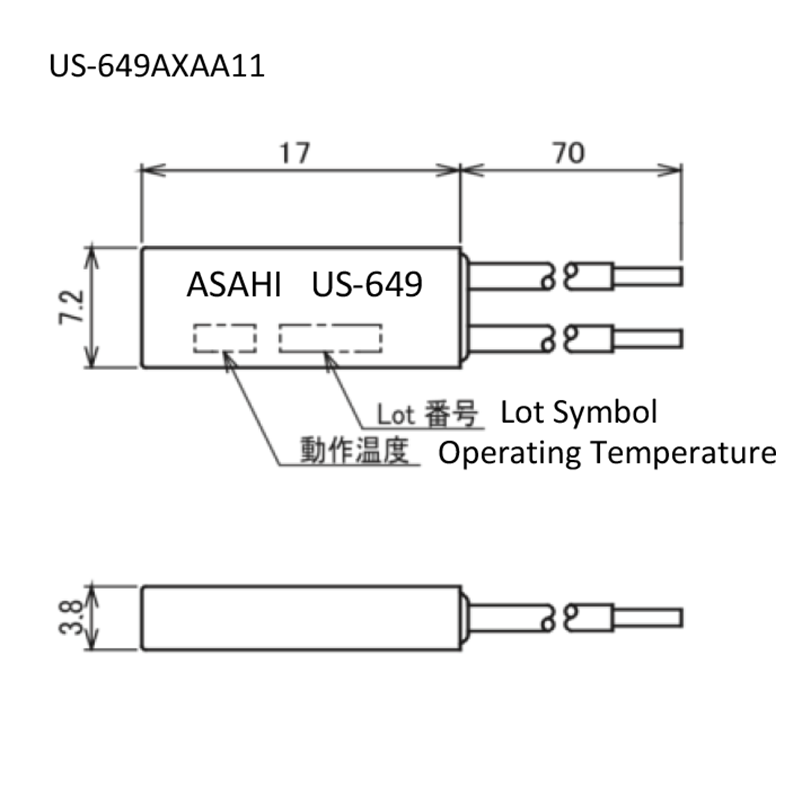

サーモスタット 外形寸法図
画像をクリックして拡大イメージを表示
