新着情報 ( ニュース と 新製品 )News & New Product

  2023.10  東京都電機健康保険組合様より健康企業宣言事業所の表彰を受けました 続き
  2023.08  桑折町広報誌 広報こおりにて旭計器株式会社のSDGsへの取り組みが特集されました。 続き
  2022.04  サーモスタット製造方法に関する特許権を取得いたしました。 続き
  2022.03  旭計器福島工場増築工事 竣工のお知らせ 続き
  2022.01  新製品US-840の情報を記載いたしました。 続き
  2021.11  旭計器福島工場の増築工事の安全を祈願し地鎮祭を執り行いました。 続き
  2020.06  健康保険組合連合会より3年連続で健康優良企業認定を受けました。 続き
  2020.06  IATF16949定期審査にて合格判定を受け登録証が発行されました。海外営業課が遠隔地支援事業所の適用範囲になりました。 続き
  2020.03  US-638について、高容量な接点材質を用い、DC48V、MAX3Aに対応した車載向け新仕様US-638が公開されました。 続き
  2020.02  福島県桑折町に対し、「企業版ふるさと納税」を行ったところ、同町への寄付として第一号となりました。 続き
  2019.12  新製品US-639について特許が認定されました。 続き
新製品 US-638
DC48V対応車載向サーモスタット
準備中
  63801a 特 長
耐熱樹脂ボディ・樹脂充填による防水性を発揮
Features
Heat Resistant Resin Body – Water Resistance by Resin Filling
用 途
車載向 DC48Vハイブリッドシステム
Application
Automotive 48V DC hybrid system

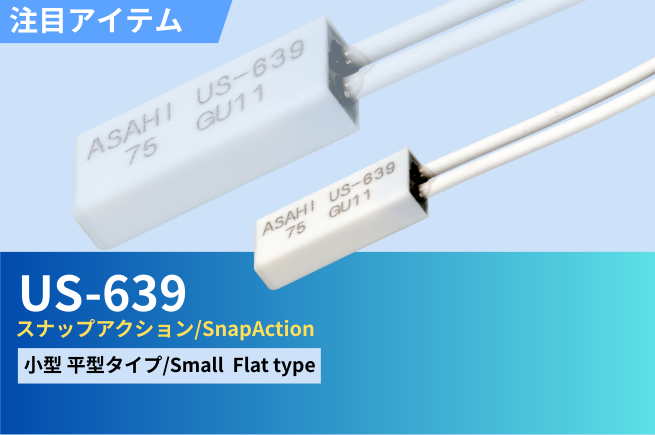

新製品 US-639
 超小型 3.8mm リード線付 角型 サーモスタット
PDFカタログ
  63901a 特 長
耐熱樹脂ボディ・樹脂充填による防水性を発揮 63902a
Features
Heat Resistant Resin Body – Water Resistance by Resin Filling
用 途
ハンドルヒーター、給湯器、自販機、モーター 等
Application
Handle heater, water heater, vending machine, motor etc.



新製品 US-638
 小型・薄型 防水構造の サーモスタット
PDFカタログ
  63801a 特 長
小型・薄型で樹脂シール構造、リード線付 63802a
Features
Resin seal structure in the ultra-thin
用 途
燃料電池、医療機器、監視カメラ、カーシート 等
Application
Fuel cells, medical devices, surveillance cameras, car seat, etc.



新製品 US-828
 小型 高速熱応答(S.O.D.) 仕様対応品 サーモスタット
PDFカタログ
  828AXAB04 特 長
コンパクト設計で強化絶縁に対応、高速熱応答(S.O.D.)仕様対応品 828AXBB02
Features
Insulation-enhanced compact design, S.O.D. specification compliant model
用 途
複写機、プリンター、レーザーMFP等のOA機器
Application
Office automation equipment such as copier, printer, laser MFP, etc.



新製品 US-628
小型 防滴仕様 リード線横出し サーモスタット
PDFカタログ
  628AXSSAS-F 特 長
防滴型リード線横出しタイプ小型コンパクト設計 汎用ローコストタイプ 628AXSSFF-F02
Features
Drip-proof, compact design, general purpose, low cost
用 途
給湯器等、ガス石油機器及び燃料電池等幅広い用途に使用されています
Application
Suitable for wide range of applications such as gas and oil appliances, fuel cell, etc.



新製品 US-802
プリント基板用 超小型・薄型 サーモスタット
PDFカタログ
  80202 特 長
プリント基板装着に最適超小型・薄型で省スペース設計微小電流対応タイプ 80201
Features
Microminiature, slim, space-saving thermostat (with temperature sensor) ideal for printed circuit boards (PCB)
用 途
液晶プロジェクター、電源機器、プリント基板 等
Application
LCDprojector, power supply equipment, printed circuit board (PCB), etc.



製品タイプからの サーモスタット選定Select by Model

General Type

汎用タイプ

常温から中温度領域用

US-602US-622

High Temperature Type

高温タイプ

中温から高温領域用

US-621US-625

Manual Reset Type

手動復帰タイプ

手動で温度復帰させるタイプ

US-603

One Shot Type

ワンショットタイプ

一回のみ動作タイプ

US-621US-622

Water-proof Type

防滴・密閉タイプ

防滴リード線付き又は完全防水

US-628US-118

Thin Type

薄型タイプ

床暖房・マット用薄型リード線付き

US-630US-638US-639

Compact Type

小型・プリント板用

プリント基板用薄型

US-802

Variable temperature

温度調節タイプ

コタツ・あんか用温度可変型

US-415



製品用途別からの サーモスタット選定Select by Application

Household Equipments

家庭用機器

レンジ・ジャー・コーヒーメーカー

洗濯機・エアコン・掃除機・冷蔵庫

Gas Equipment

ガス・石油機器

ストーブ・給湯器・風呂釜・テーブルコンロ

Residential Equipments

住宅用機器

床暖房・電気マット・電気温水器

温水洗浄便座

Commercial Equipment

商用機器

自動販売機・液晶プロジェクタ

リアプロジェクタテレビ

Office Equipments

OA機器

複写機・プリンター等の OA機器

Automotives

自動車・EV用機器

カーシート・ハンドルヒーター

モーター・船外機

Others

その他・特殊タイプ

電源・プリント基板・工作機械

監視カメラ・アルカリ整水器

Shanhai03

一覧表からの サーモスタット選定Select by Model

diff:ディファレンシャル(標準)
外観 型式 寸法(W×D×H) 主要構造 接点仕様 AC125V 他定格 温度設定範囲 diff 使用用途例

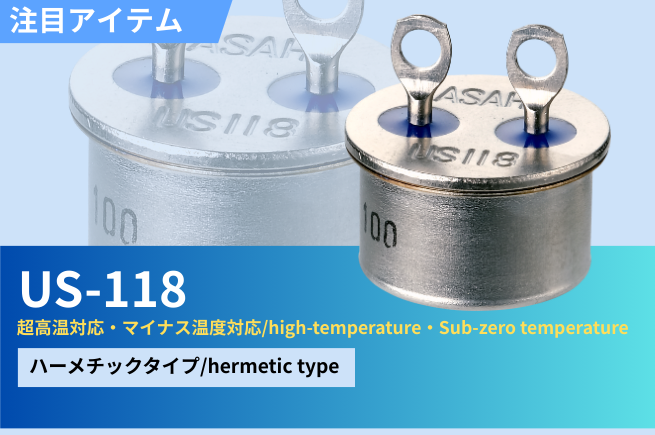

US-118
118 16φ×20 完全密閉型 ステンレスケース φ3銀又は 金クロスバー 3A DC 24V 1A

DC 40V 0.5A

0~250℃ 15~30K モーター、トランス、温水器、自動車エンジン、マリンジェット

US-415
415 25×67×43.5 積層構造、温度可変型 φ4.5 5A(ランプ) L:AC125V 6A(ランプ) 70~105℃ 7~15K コタツ・アンカ用

US-602
602 本体φ16×9.3 フェノール樹脂ケース φ3銀又は 金クロスバー 15A AC250V7A

DC 30V 1A

0~150℃ 12~20K 電子レンジ、モーター、バーナー、事務器の過熱防止

US-603
603 本体φ16×15 手動リセットタイプ、フェノール樹脂ケース φ3銀又は 金クロスバー 15A AC250V10A

DC 30V 1A

50~150℃   電子レンジ、モーター、バーナー、事務器の過熱防止

US-621
621 本体φ15.8×11.8 PPS樹脂ケース φ3銀 15A AC250V10A 0~200℃ 12~30℃ 複写機、LBP

US-622
622 本体φ15.8×12.4 ポリエステル樹脂ケース φ3銀又は 金クロスバー 15A AC250V10A

DC 30V 1A

0~185℃ 12~25K 電子レンジ、暖房機器、給湯器、事務器
外観 型式 寸法(W×D×H) 主要構造 接点仕様 AC125V 他定格 温度設定範囲 diff 使用用途例

US-625
625 本体φ15.8×12.4 セラミック:ケース φ3銀又は 金クロスバー 15A AC250V10A

DC 30V 1A

100~250℃ 120~30K 電子レンジ、暖房機器、給湯器、事務器

US-628
628 本体φ15.8×12.4 フェノール樹脂 φ2.5銀 10A AC250V 5A

DC 24V 1A

DC 40V 0.5A

0~130℃ 12~20K 給湯器、凍結防止

US-630
630 本体22.2×33.7×6 PBTインサート φ2.5銀 8A AC250V 4A 0~120℃ 10~12K 電気マット、床暖房、給湯器、自販機

US-638
638 本体13.7×28.7×5.1 PBTインサート φ2.5銀 8A (DC12V)
AC250V4A DC24V 4A DC48V 3A 30~100℃ 10~20K カーシート、電気マット、給湯器、自販機

US-639
639 本体7.2×17.0×3.8 PBTインサート 8A (DC12V)
AC125V8A AC250V4A DC12V  8A DC24V 4A 60~140℃ 40K カーシート、電気マット、給湯器、自販機

US-802
802 本体10.8×29.5×4.5 PBTインサート φ1.6銀 1A DC48V  1A 40~120℃ 15K 液晶プロジェクタ、電源機器、プリント基板

US-828
828 本体24×8×7.5 超小型セラミック φ2銀 16A AC250V10A

DC48V  1A

180~290℃   複写機、プリンター、レーザーMFP



海外規格・CMJ一覧表

  • 取付ホルダー 一覧(US-60・62型)
  • 海外安全規格認証仕様一覧表
  • CMJ登録機種一覧表



サーモスタットとは?What’s thermostat

  サーモスタット[Thermostat]
    熱・温度  一定にするサーモスタットの語源は、「温度とか熱を表すThermo」と「一定にすると言う意味のStat」との合成語です。サーモは、英語発音ですが、ドイツ語では、テルモとかタームと言います。

  目 的
    (1)温度調節器(コントローラ)      ・・・ 一定の温度に保つ。
(2)温度過昇防止器(リミッター/プロテクタ)・・・ 万一予定外の温度になったとき、熱源を切る。
(3)温度検出器 ・・・ 予定の温度になったとき知らせる。別な動作を行わせる。サーモスタットの主な使用目的は、上記のとおりです。

  旭のサーモスタットは ・・・ バイメタルサーモスタット
    バイメタルで温度を感じ、接点を動作させて電気を開閉(ON・OFF)する温度スイッチです。温度をコントロール(制御)したり、測る(計測)装置や素子には、色々な種類があります。



  ☆★☆
画像をクリックで拡大→

バイメタルサーモスタットの部品構成
バイメタルサーモスタットの構造・動作原理

622部品構成

動作原理4

No
サーモスタット技術資料
1 電圧と負荷の違いによる電流容量
2 負荷の突入電流
3 金クロスバー接点品の電気定格
4 サーモスタットの時定数(熱応答速度)
