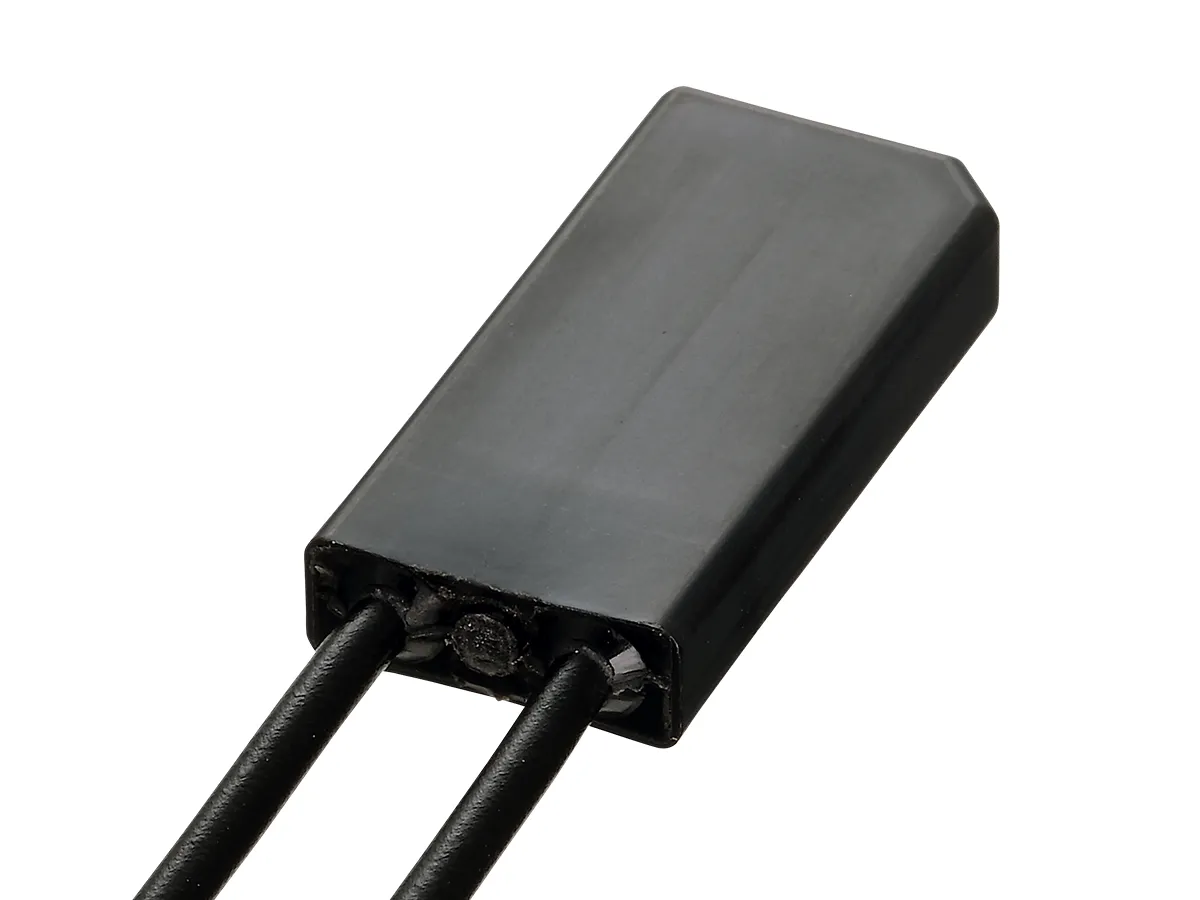

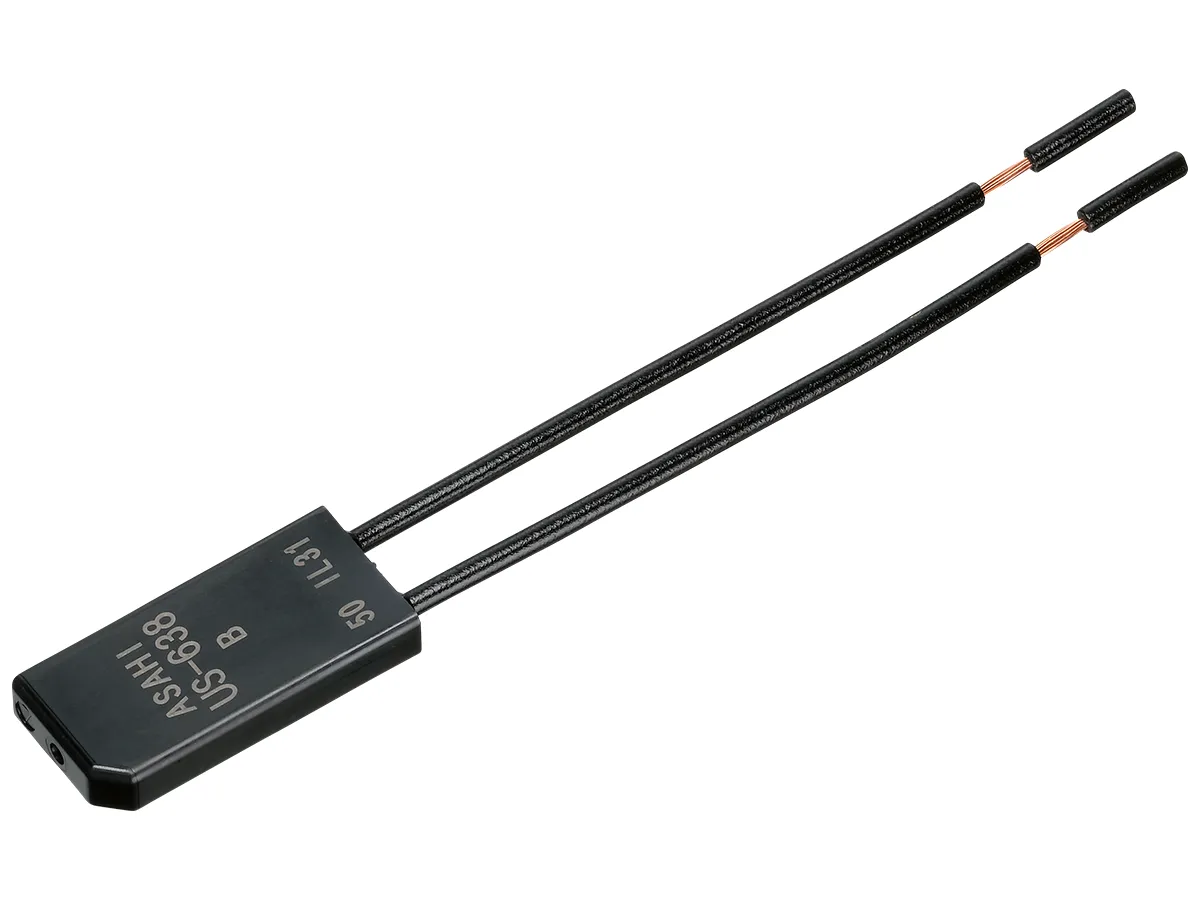

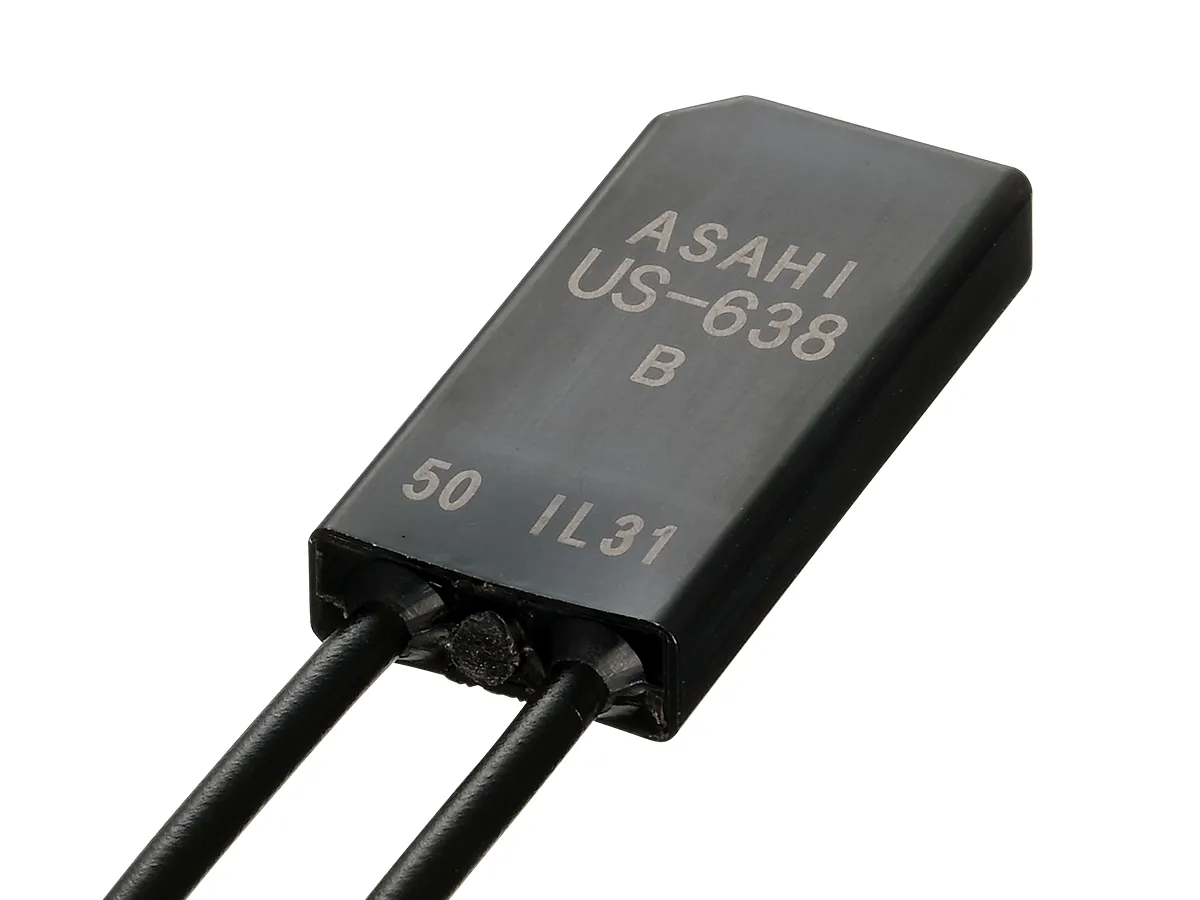

US-638  スナッパー、スナップアクション  [ 新製品 ]
環境配慮部品 / RoHS対応品

63801a

 ◆ 画像の拡大 ・・・ 画像をクリック

特徴
薄型、樹脂シール構造
Features
Resin seal structure in the ultra-thin
用途
燃料電池、医療機器、監視カメラ 等
Application
Fuel cells, medical devices, surveillance

PDFカタログ

  • 63803a
  • 63802a
  • 63805
  • 63806
サーモスタット 仕 様    Specifications  ※本仕様を超える仕様については別途ご相談下さい。
電気定格 (抵抗負荷)
Electrical ratings
AC125V MAX.8A (Min.200mA)
AC250V MAX.4A (Min.200mA)
DC 12V MAX.8A (Min.200mA)
DC 24V MAX.4A (Min.200mA)
125 VAC, max. 8A, resistance load(min. 200mA)
250 VAC, max. 4A, resistance load(min. 200mA)
12 VAC, max. 8A, resistance load(min. 200mA)
24 VAC, max. 4A, resistance load(min. 200mA)
温度設定範囲
Temperature setting range
30 ~ 50℃ 51 ~100℃
温度設定公差 (標準)
Temperature tolerance
±4 / ±5
設定 ±3℃ は
±5 / ±6
御相談下さい。
ディファレンシャル(標準)
Differential
10 ~ 20K 10 ~ 20K
回路抵抗(初期値)… Circuit resistance(initial value)  50mΩ 以下
(リード線の長さにより変動)
50 mΩ or less
(this value varies depending on the lead length)
絶縁抵抗 … Insulation resistance  100MΩ以上 (DC500Vメガーにて) 100 MΩ or greater [through the 500 VDC megger]
耐電圧  … Withstand voltage AC1500V/1分間 1,500 VAC/minute
耐熱性 … Thermal resistance  120℃ (リード線は除く) 120℃(except the and lead)
耐寒性   … Cold resistance -20℃    -20℃
開閉耐久性… Opening-closing durability  10,000回以上 (定格負荷にて) 10,000 times or more [under rated load]

※本仕様を超える仕様については別途ご相談下さい。

サーモスタット モデルコード    Model code
US-638
1 2 3 4
1 充填材質
 material
A : エポキシ樹脂
B : ホットメルト
A : Epoxy resin
B : hotmelt
2 接点型式
 Contact model
X : 温度上昇により接点が “OFF” “OFF” for temperature rise
3  ケース型式
 Case model
A :標準タイプ 厚さ5.1mm  standard 5.1mm
4 リード線型式
 Lead model
B : 耐熱無塩ビニール電線 VW-HT
[0.75mm²,黒色,標準長さ 70mm]
T-V1 : 耐熱自動車用電線 AV
[0.5mm²,黒色,標準長さ 70mm]
B : Black, heatproof vinyl insulated wire
0.75sq, length 70
T-V1 : Black, Heat-resistant automotive wire
0.5sq, length 70



型式例         Sample of Model code

  • US-638AXAB   ・・・ エポキシ樹脂充填、0.75sq黒色耐熱ビニール電線 70mm
  • US-638AXAT-V1 ・・・ エポキシ樹脂充填、0.5sq黒色耐熱自動車電線 70mm
  • US-638BXAB   ・・・ ホットメルト充填、0.75sq黒色耐熱ビニール電線 70mm
  • US-638BXAT-V1 ・・・ ホットメルト充填、0.5sq黒色耐熱自動車電線 70mm



海外安全規格 認証仕様一覧表        List of international safety standards

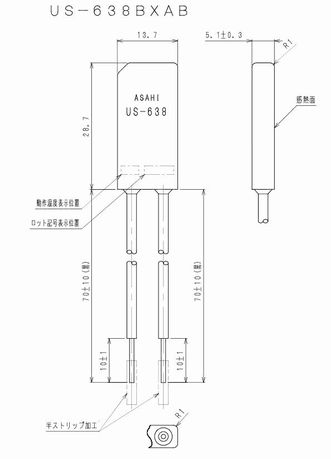

サーモスタット 外形寸法図         Dimensional outline drawing

 ◆ 画像の拡大 ・・・ 画像をクリックして下さい。
