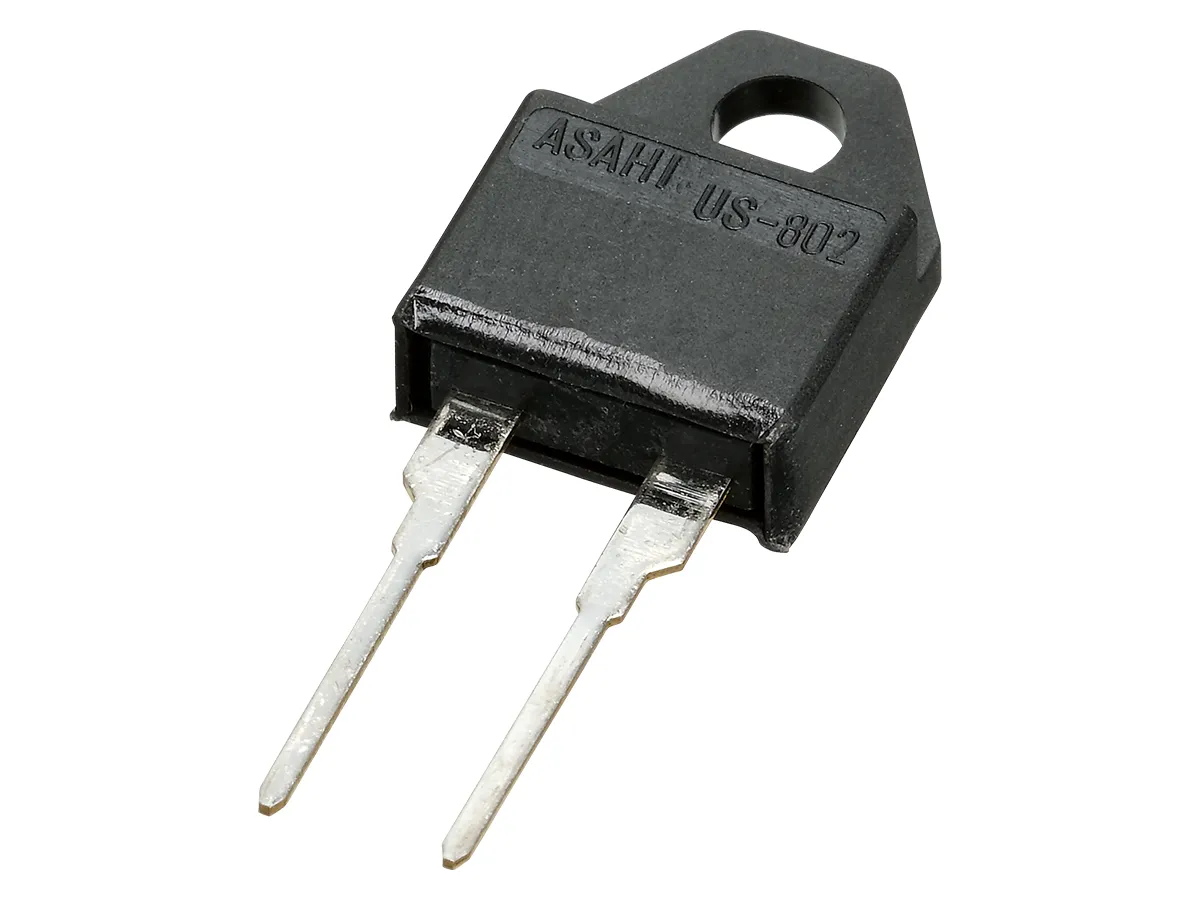

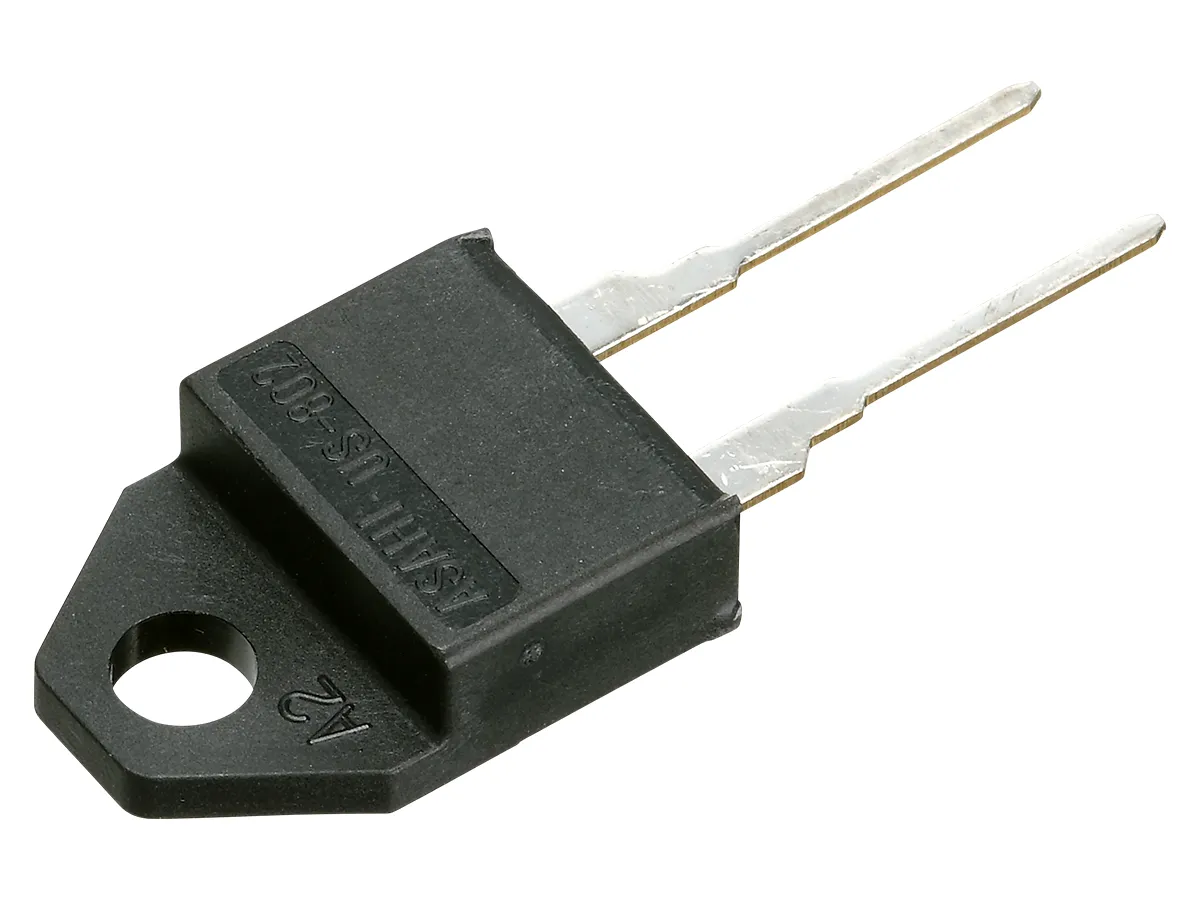

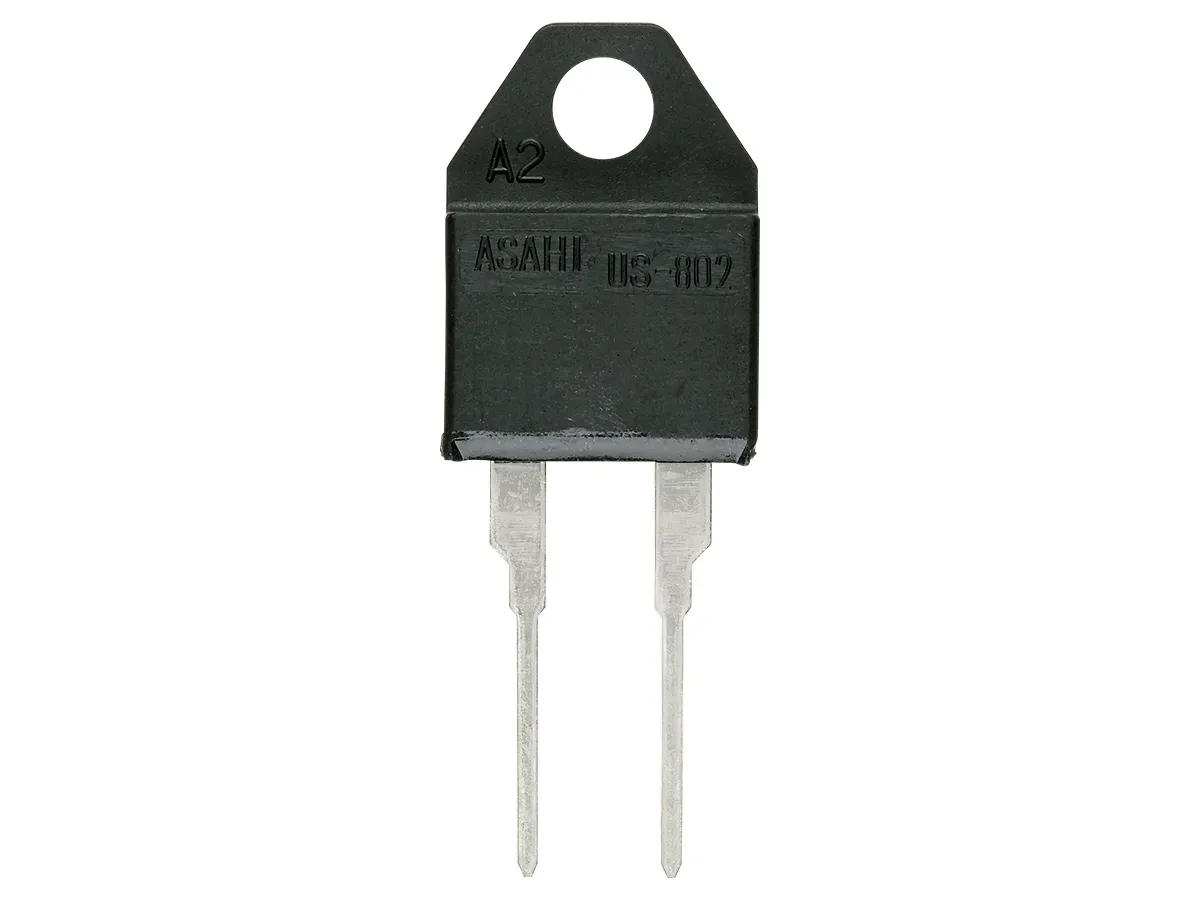

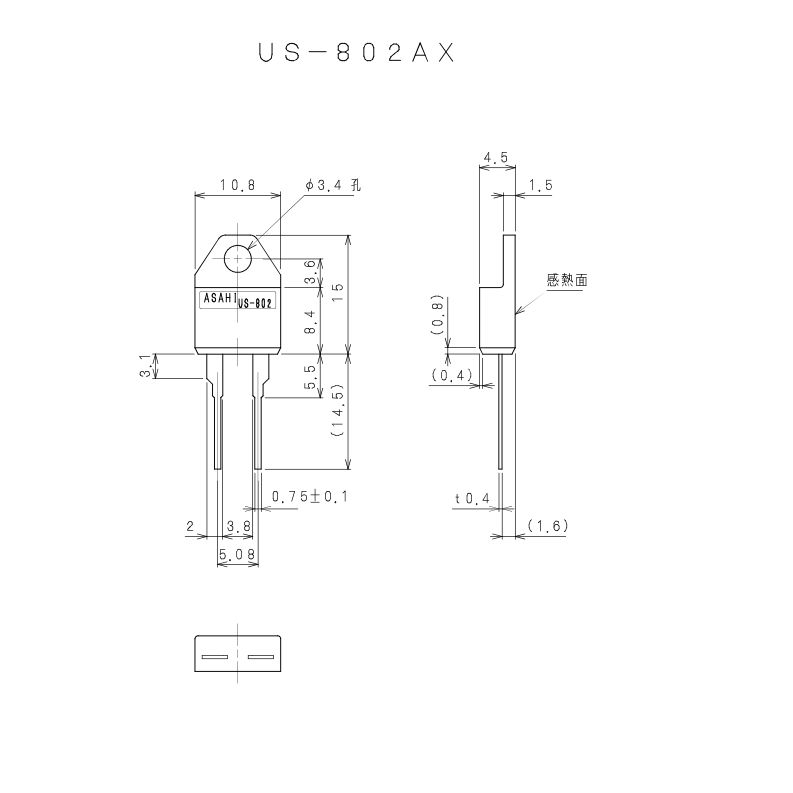

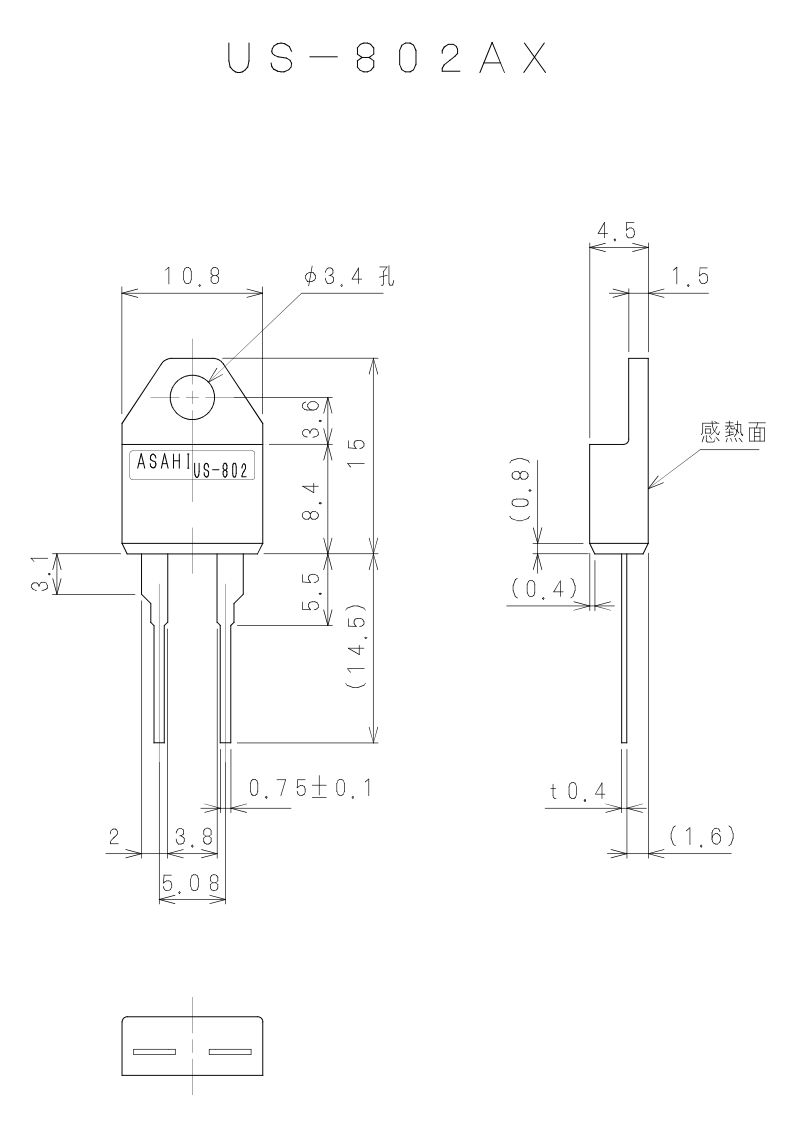

US-802 スナッパー、スナップアクション
CMJ(電気用品部品・材料任意登録制度)登録品、UL・C-UL・VDE(EN(60730A)認定品
① サーモスタット 仕 様 Specifications ※本仕様を超える仕様については別途ご相談下さい。 | |||||
---|---|---|---|---|---|
電気定格 (抵抗負荷) Electrical ratings |
AC125V MAX.1A 抵抗負荷 (最小電流 200mA) DC48V MAX.1A 抵抗負荷 (MIN. DC5V 1mA) |
125 VAC, max. 1A, resistance load ‐‐ (min. 200mA) 48 VDC, max. 1A, resistance load ‐‐ (MIN. DC5V 1mA) |
|||
Ⅰ.温度設定範囲 … Temperature setting range Ⅱ.温度設定公差 (標準) … Temperature tolerance Ⅲ.ディファレンシャル diff (標準) … Differential |
Ⅰ.温度設定範囲 40 ~ 120℃ (5K 刻み) |
Ⅱ.温度設定公差 ±4℃/±7℃ |
Ⅲ.diff 15K |
||
回路抵抗(初期値) … Circuit resistance(initial value) |
50mΩ 以下 | 50 mΩ or less | |||
絶縁抵抗 … Insulation resistance | 100MΩ以上 (DC500Vメカーにて) | 100 MΩ or greater [through the 500 VDC megger] | |||
耐電圧 … Withstand voltage | AC1200V/1分間 | 1,200 VAC/minute | |||
耐熱性 … Thermal resistance | 125℃ | ||||
耐寒性 … Cold resistance | -20℃ | ||||
開閉耐久性 … Opening-closing durability | 10,000回以上 (定格負荷にて) | 10,000 times or more [under rated load] |
※本仕様を超える仕様については別途ご相談下さい。
② サーモスタット モデルコード Model code | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
|
|||||||||||
1 | 形 式 Model |
A : 標準 | A: Standard | ||||||||
2 | 接点型式 Contact model |
X : 温度上昇により接点が “OFF” Y : 温度上昇により接点が “ON” |
“OFF” for temperature rise “ON” for temperature rise |
||||||||
3 | 動作温度 Operating temperature Example |
例) 085 : 85℃ |
③ 型式例 Sample of Model code
- US-802AX085 ・・・ 温度上昇により 85℃±5℃ で接点が ” OFF “
- US-802AY095 ・・・ 温度上昇により 85℃±5℃ で接点が ” ON “
動作温度/復帰温度表 Standard Calibrations
US-802AX タイプ (温度上昇にてOFFタイプ) | US-802AY タイプ (温度上昇にてONタイプ) | |||||
---|---|---|---|---|---|---|
形式コード | 動作温度 OFF ±5℃ |
復帰温度 ON ±7℃ |
形式コード | 動作温度 OFF ±7℃ |
復帰温度 ON ±5℃ |
|
802AX040 | 40 | 25 | 802AY040 | 25 | 40 | |
802AX045 | 45 | 30 | 802AY045 | 30 | 45 | |
802AX050 | 50 | 35 | 802AY050 | 35 | 50 | |
802AX055 | 55 | 40 | 802AY055 | 40 | 55 | |
802AX060 | 60 | 45 | 802AY060 | 45 | 60 | |
802AX065 | 65 | 50 | 802AY065 | 50 | 65 | |
802AX070 | 70 | 55 | 802AY070 | 55 | 70 | |
802AX075 | 75 | 60 | 802AY075 | 60 | 75 | |
802AX080 | 80 | 65 | 802AY080 | 65 | 80 | |
802AX085 | 85 | 70 | 802AY085 | 70 | 85 | |
802AX090 | 90 | 75 | 802AY090 | 75 | 90 | |
802AX100 | 100 | 85 | 802AY100 | 85 | 100 | |
802AX105 | 105 | 90 | 802AY105 | 90 | 105 | |
802AX110 | 110 | 95 | 802AY110 | 95 | 110 | |
802AX115 | 115 | 100 | 802AY115 | 100 | 115 | |
802AX120 | 120 | 105 | 802AY120 | 105 | 120 |
④ 海外安全規格 認証仕様一覧表 List of international safety standards
機 種 Model / Type |
規格名 Agency |
認定番号 File No. |
最大温度 定格 (℃) Operating temp. Ratings |
耐久動作 Number of cycles |
最大定格 電圧 |
最大定格電流 Amperes |
||||
---|---|---|---|---|---|---|---|---|---|---|
種類 Category |
サイクル cycles |
Volts |
抵抗負荷 Resistiveload |
誘導負荷 Inductiveload |
FLA負荷 | LRA負荷 | ||||
US-802 | UL C-UL |
E52529 | 120 | regulating | 30,000 | DC 48 | 1 | – | – | – |
AC 125 | 1 | – | – | – | ||||||
US-802-LC | UL C-UL |
E52529 | 120 | S.O.D. | 1 | DC 48 | 1 | – | – | – |
AC 125 | 1 | – | – | – | ||||||
US-802 | VDE | 40011726 | 120 | thermostat | 30,000 | DC 48 | 1 | – | – | – |
100,000 | DC 5 | 0.02 | – | – | – | |||||
US-802-LC | 120 | S.O.D. | 1 | DC 48 | 1 | – | – | – |
