Mounting Bracket Model
Movable bracket
| Appearance | Bracket Model |
Structure / Mounting Type |
Cover Spec. Material & Thickness |
Bracket Spec. Material & Thickness |
Mounting Pitch / Mounting Holes |
Thermostat Model | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 602 | 603 | 622 | 625 | 628 | |||||||
Outline Drawing
|
QE | Cover + Free Bracket / Surface-Mounted Type |
Aluminum t 0.4mm |
Stainless steel t 0.3mm |
23.8mm 3.2mm×3.6㎜ |
||||||
Outline Drawing
|
QL | Cover + Free Bracket / Surface-Mounted Type |
Aluminum t 0.4mm |
Stainless steel t 0.3mm |
24.5mm 3.2mm×3.7㎜ |
||||||
Outline Drawing
|
QD | Cover + Free Bracket / Surface-Mounted Type |
Aluminum t 0.4mm |
Stainless steel t 0.3mm |
30.0mm 4.45mm×6.0㎜ |
||||||
Outline Drawing
|
QM | Cover + Free Bracket / Surface-Mounted Type |
Aluminum t 0.4mm |
Iron chromate plating t 0.3mm |
23.8mm Inner diameter: Φ2.5 / Burring processed |
||||||
Outline Drawing
|
FF | Cover + Free Bracket / Surface-Mounted Type |
Stainless steel t 0.25mm |
Stainless steel t 0.3mm |
25.0㎜ 3.2mm×5.0㎜ |
||||||
Click the image to view a larger version
Fixed bracket
| Appearance | Bracket Model |
Structure / Mounting Type |
Cover Spec. Material & Thickness |
Bracket Spec. Material & Thickness |
Mounting Pitch / Mounting Holes |
Thermostat Model | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 602 | 603 | 622 | 625 | 628 | |||||||
Outline Drawing
|

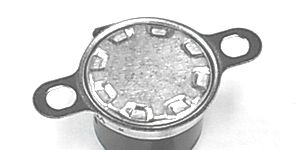

QE-FB | Cover + Caulked Bracket / Surface-Mounted Type |
Aluminum t 0.4mm |
Stainless steel t 0.3mm |
23.8mm 3.2mm×3.6㎜ |
||||||
Outline Drawing
|

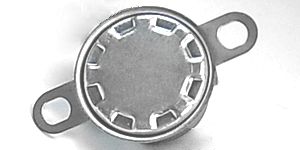

QL-FB | Cover + Caulked Bracket / Surface-Mounted Type |
Aluminum t 0.4mm |
Stainless steel t 0.3mm |
24.5mm 3.2mm×3.7㎜ |
||||||
Outline Drawing
|

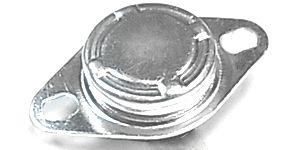

KO | Integrated cover and bracket / Air streem type bracket (t 5.4mm) |
Aluminum t 0.5mm |
24.5mm 3.3mm×4.5㎜ |
|||||||
Outline Drawing
|

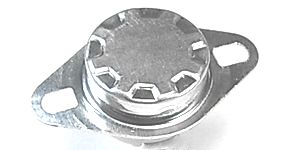

GO | Integrated cover and bracket / Air streem type bracket (t 5.4mm) |
Aluminum t 0.4mm |
24.5mm 3.3mm×4.5㎜ |
|||||||
Outline Drawing
|

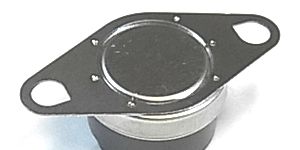

AS | Cover + Welded Bracket / Surface-Mounted Type |
Stainless steel t 0.2mm |
Stainless steel t 0.3mm |
24.0mm R1.75 |
||||||
Outline Drawing
|

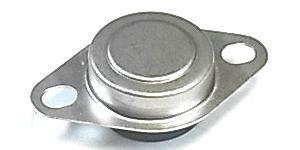

IO | Integrated cover and bracket / Air streem type bracket (t 4.6mm) |
Stainless steel t 0.25mm |
24.5mm 3.5mm×4.5㎜ |
|||||||
Outline Drawing
|

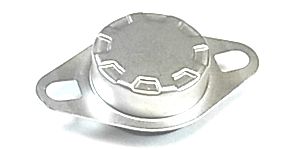

JO | Integrated cover and bracket / Air streem type bracket (t 5.2mm) |
Stainless steel t 0.25mm |
24.5mm 3.5mm×4.5㎜ |
|||||||
Outline Drawing
|
CO | Integrated cover and bracket / Air streem type with holes (t. 4.2mm) |
Stainless steel t 0.25mm |
24.5mm 3.5mm×4.5㎜ With Φ12 holes |
|||||||
Click the image to view a larger version
No bracket
| Appearance | Bracket Model |
Structure / Mounting Type |
Cover Spec. Material & Thickness |
Bracket Spec. Material & Thickness |
Mounting Pitch / Mounting Holes |
Thermostat Model | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 602 | 603 | 622 | 625 | 628 | |||||||
Outline Drawing
|
QO | No bracket | Aluminum t 0.4mm |
||||||||
Outline Drawing
|
NO | No bracket | Aluminum t 0.5mm |
||||||||
Outline Drawing
|
FO | No bracket | Stainless steel t 0.25mm |
||||||||
Outline Drawing
|
MO | No bracket With Φ12 holes |
Stainless steel t 0.2mm |
||||||||
Outline Drawing
|
SO | Cover with brass screws | brass | ||||||||
