サーモスタット技術資料 Thermostat Technical Documentation
↑ 各機種ページへのリンク
電圧と負荷の違いによる電流容量
マイクロスイッチ、トグルスイッチ、リレー（1～10Ａ）等の場合の概念的な参考数値です。
AC125Vの時の電流容量を100％とした時の参考数値。 及び抵抗負荷の時の電流容量を100％とした時の参考数値。
|
|
| 電 圧 |
電 流 |
| AC 125V |
100％ |
| AC 250V |
70％
（ ﾏｲｸﾛSW 60 ） |
| DC 24V |
50％ |
| DC 125V |
5％ |
| DC 24V |
[ Min. 50mA ] |
|
| 負 荷 |
電 流 |
抵 抗 負 荷
（ COS φ = 1 ） |
100％ |
誘 導 負 荷
（ COS φ = 0.4 ） |
50％
（ ﾏｲｸﾛSW 60 ） |
| モーター・ランプ |
15％
（ ﾏｲｸﾛSW 10 ） |
|
負荷の突入電流
抵抗負荷を基準とした場合の概念的な参考数値です。
|
|
| 負 荷 |
突入電流 |
| 白熱ランプ |
10 ～ 15 倍
0.3～0.4 sec |
| 水 銀 灯 |
3 ～ 4 倍
3～5分 |
| 蛍 光 灯 |
3 ～ 4 倍
2～7 sec |
| モ ー ター |
5 ～ 10 倍
0.2～5 sec |
| ソ レ ノ イ ド |
10 ～ 20 倍
約 0.1 sec |
| マグネットリレー |
3 ～ 10 倍
0.02 ～ 0.04 sec |
|
金クロスバー接点品の電気定格
適用機種 US-118C、US-602K、US-603K、US-622K、US-625K、628K
最大定格
|
|
| 負 荷 |
ＡＣ 定格 |
ＤＣ 定格 |
| 抵抗負荷 |
AC 125V 0.5A
AC 50V 1A |
DC 40V 0.5A
DC 24V 1A
[ Min. DC 5V 1mA ] |
| 誘導負荷 |
AC 125V 0.2A
AC 24V 1A |
DC 40V 0.2A
DC 10V 1A |
| 寿命後の回路抵抗規格が、初期規格と同じ時 |
|

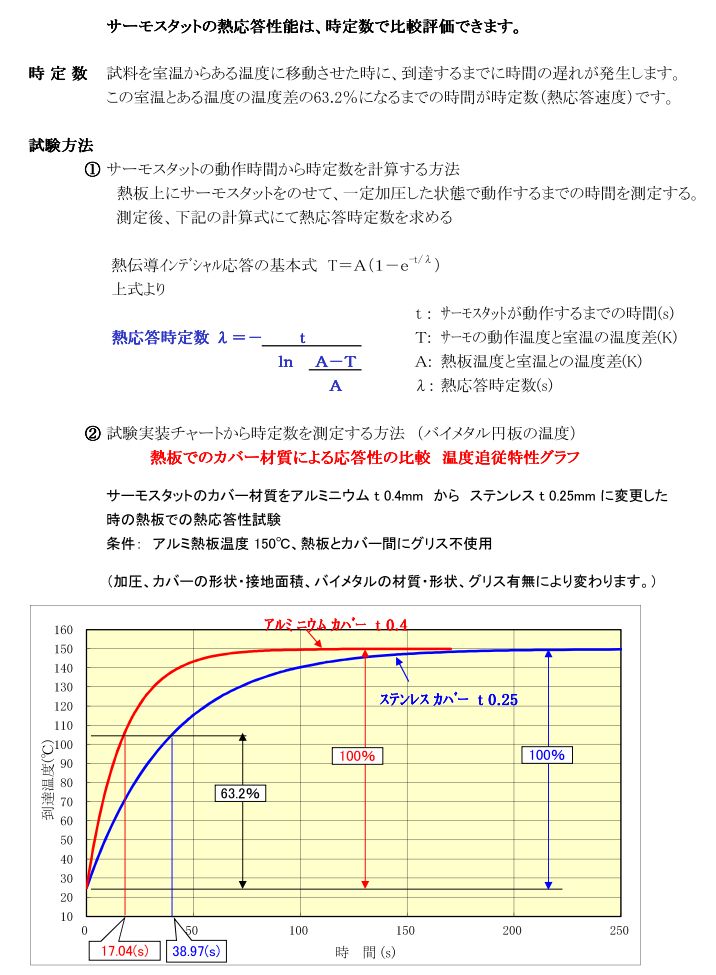

サーモスタットの時定数（熱応答速度）( Time constant of Thermostat )
