US-630 スナッパー、スナップアクション
CMJ（電気用品部品・材料任意登録制度）登録品、ガス検形式認証品、UL・VDE認定品、温度ヒューズとしてPSE適合品

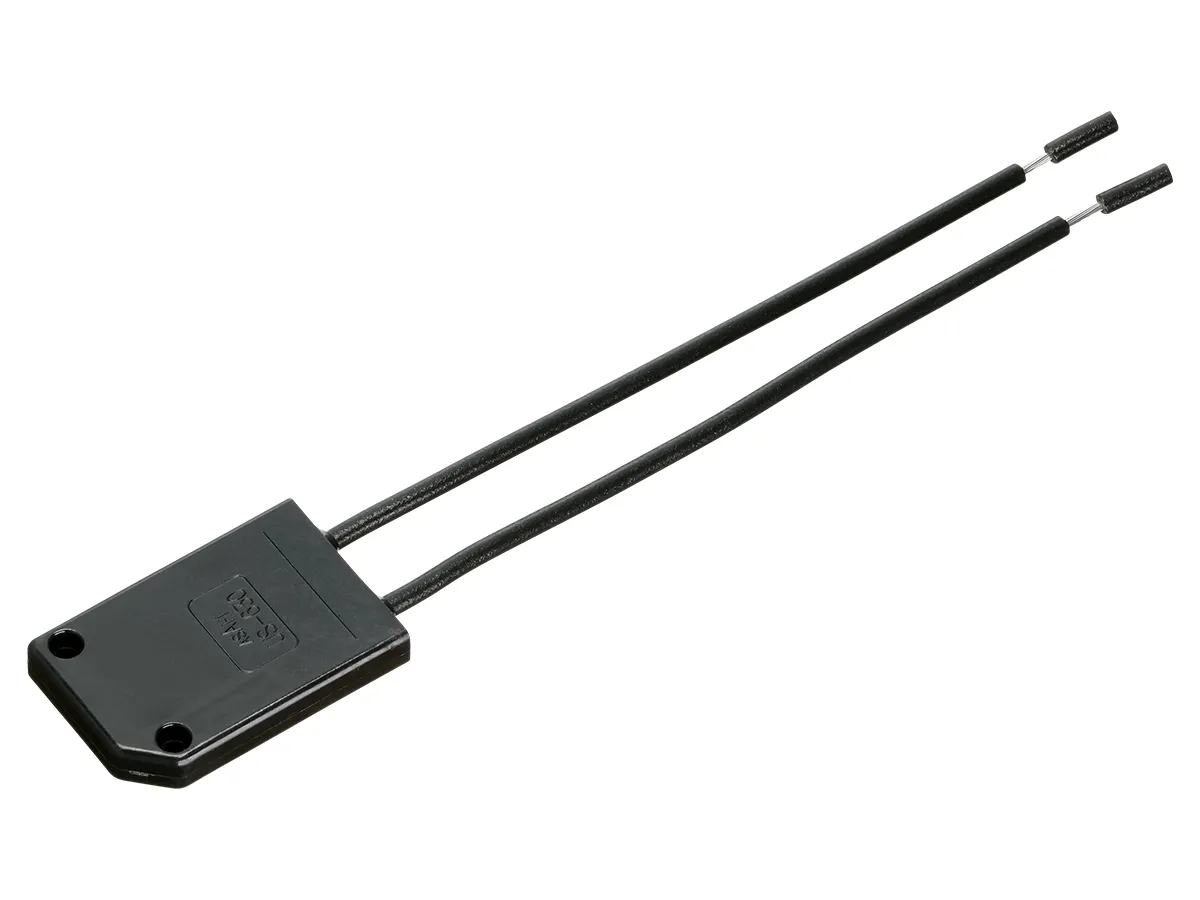

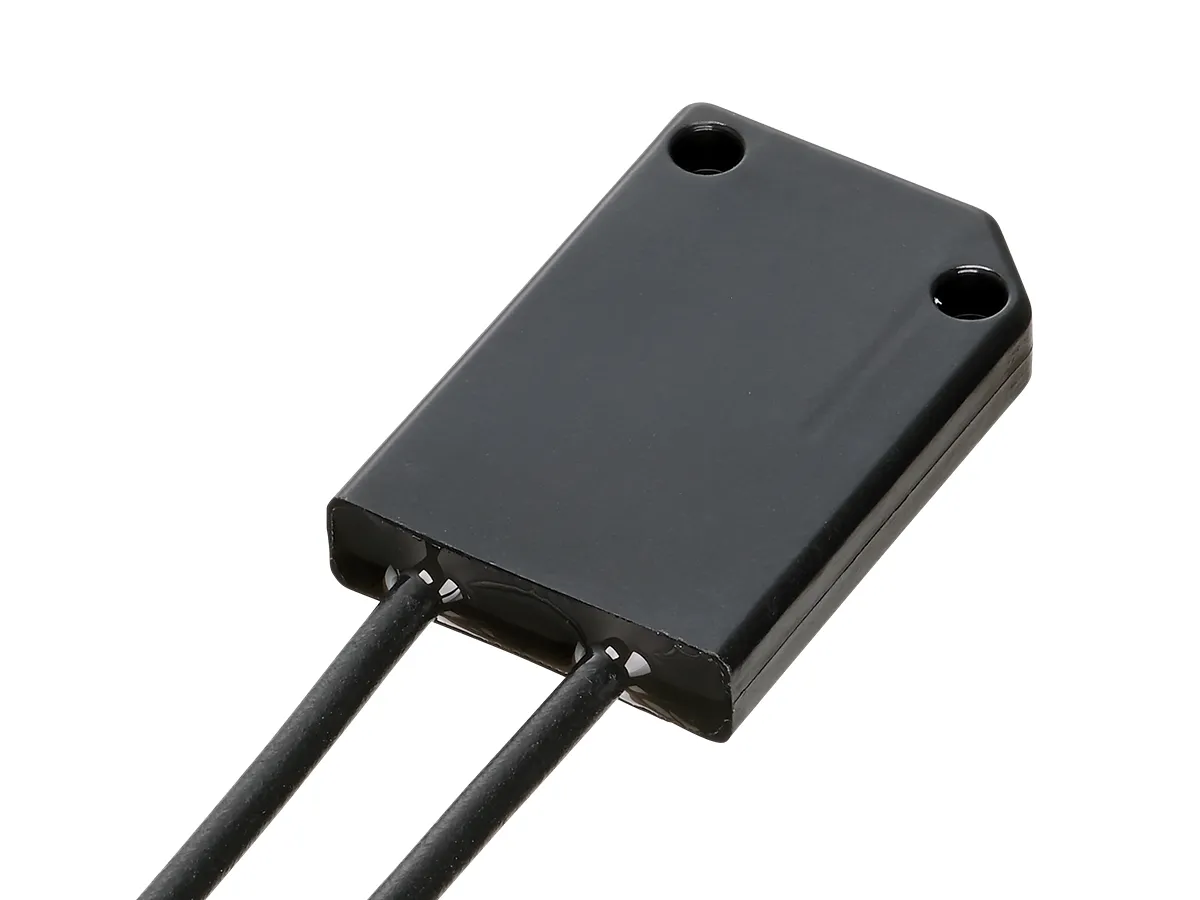

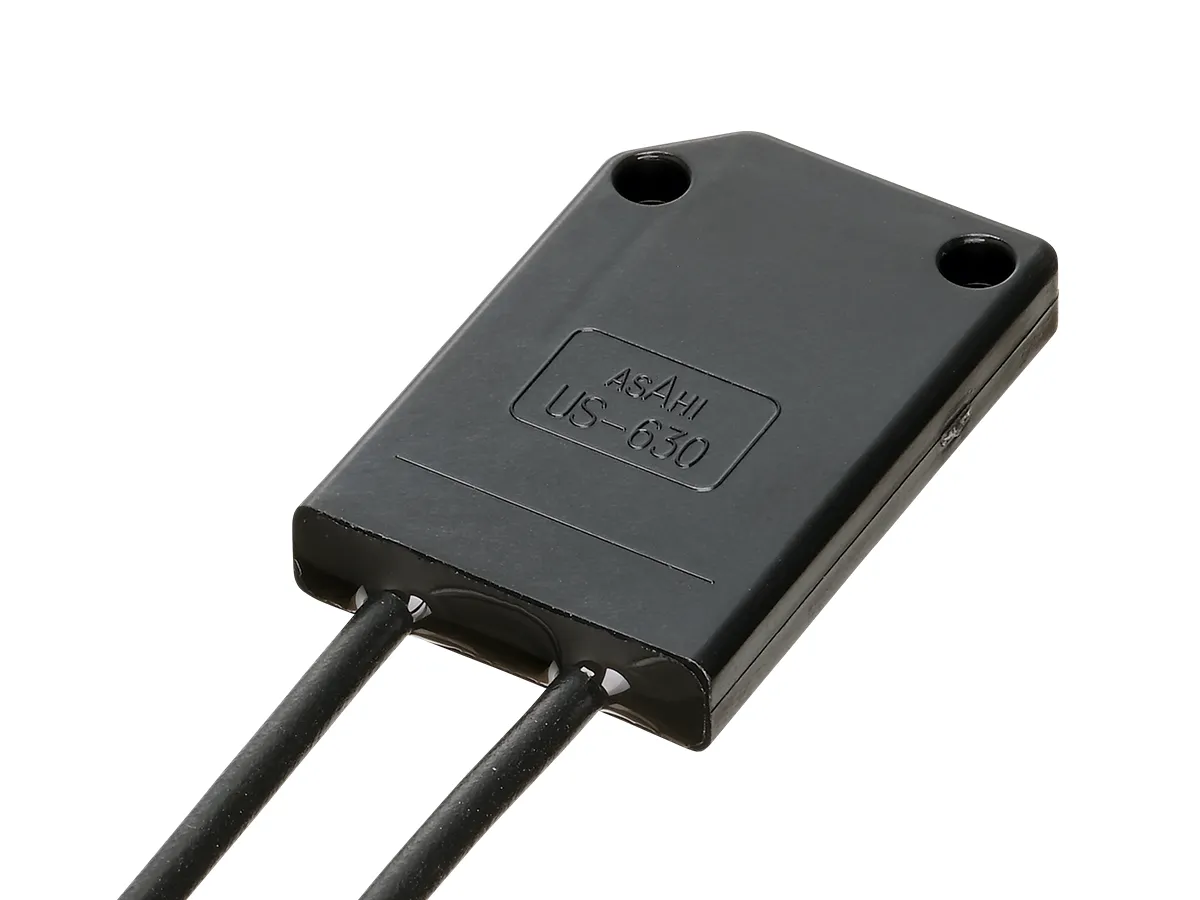

◆ 画像の拡大 ・・・ 画像をクリック
- 特徴
- サーモ内に温度ヒューズ内蔵
- 薄型、樹脂シール構造
- Features
- Case attachment type, Heavy case type, with / without thermal fuse
- 用途
- 電気マット、床暖房、給湯器
- 自販機 等
- Application
- Electric carpet, floor heating, water heater, vending machine, etc.
| ① サーモスタット 仕 様 Specifications ※本仕様を超える仕様については別途ご相談下さい。 | |||||
|---|---|---|---|---|---|
| 電気定格 （抵抗負荷） Electrical ratings |
AC125V MAX.8A 抵抗負荷 AC250V MAX.4A 抵抗負荷 DC48V MAX.3A 抵抗負荷 ‐‐ （最小電流 200mA） |
125 VAC, max. 8A, resistance load 250 VAC, max. 4A, resistance load 48 VDC, max. 3A, resistance load ‐‐ （min. 200mA） |
|||
| Ⅰ.温度設定範囲 … Temperature setting range Ⅱ.温度設定公差 (標準) … Temperature tolerance Ⅲ.ディファレンシャル diff (標準) … Differential |
Ⅰ.温度設定範囲 ① 0 ～ 50℃ ② 51 ～ 100℃ ③ 101 ～ 120℃ |
Ⅱ.温度設定公差 ① ±4℃/±5℃ ② ±5℃/±5℃ ③ ±5℃/±5℃ |
Ⅲ.diff ① 10K ② 10K ③ 12K |
||
| 回路抵抗（初期値） … Circuit resistance(initial value) |
70mΩ 以下 (温度ﾋｭｰｽﾞ･ﾘｰﾄﾞ線の長さにより変動) |
70 mΩ or less (this value varies depending on the thermal fuse and lead length) |
|||
| 絶縁抵抗 … Insulation resistance | 100MΩ以上 (DC500Vメカーにて) | 100 MΩ or greater [through the 500 VDC megger] | |||
| 耐電圧 … Withstand voltage | AC1500V/１分間 | 1,500 VAC/minute | |||
| 耐熱性 … Thermal resistance | 130℃ (温度ﾋｭｰｽﾞ･ﾘｰﾄﾞ線は除く) … (except the thermal fuse and lead) |
||||
| 耐寒性 … Cold resistance | -20℃ | ||||
| 開閉耐久性 … Opening-closing durability |
10,000回以上 (定格負荷にて) | 10,000 times or more [under rated load] | |||
※本仕様を超える仕様については別途ご相談下さい。
| ② サーモスタット モデルコード Model code | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|||||||||||||||||||
| 1 | 接点材質 Contact material |
A : Ag接点 H : 高容量接点 |
Ag contact High Capacity contact |
||||||||||||||||
| 2 | 接点型式 Contact model |
X : 温度上昇により接点が “OFF” Y : 温度上昇により接点が “ON” ※接点材質”H”は、Xタイプのみ |
“OFF” for temperature rise “ON” for temperature rise ※Contact material “H” is type X only |
||||||||||||||||
| 3 | 温度ﾋｭｰｽﾞ型式 Thermal fuse model |
A : 2A 100℃ B : 2A 112℃ C : 2A 129℃ K : 5A 100℃ L : 5A 112℃ M : 5A 133℃ F : 8A 99℃ G : 8A 113℃ H : 8A 130℃ O : 温度ヒューズ無し品…without thermal fuse |
|||||||||||||||||
| 4 | ケース型式 Case model |
S : ケース取付タイプ [温度ヒューズ無し] W : 重荷重ケースタイプ [温度ヒューズ有り・無し] |
Case attachment type (without thermal fuse) Heavy case type (with / without thermal fuse) |
||||||||||||||||
| 5 | リード線型式 Lead model |
R : 耐熱無鉛ビニール電線 ‐‐ 0.5sq、黒色、長さ 100mm [500mm ,1000mm] A : 耐熱無鉛ビニール電線 ‐‐ 0.75sq、黒色、長さ100mm [500mm ,1000mm] F : ファストン187シリーズ相当品 T : 単品仕様 [特殊リード線] 2 : 2連仕様 3 : 3連仕様 4 : 4連仕様 5 : 5連仕様 6 : 6連仕様 |
Black, heatproof vinyl insulated wire 0.5sq, length 100 [500 , 1000] Black, heatproof vinyl insulated wire 0.75sq, length 100 [500 , 1000] Faston 187 series equivalent Unit specification [ special lead wire ] 2-ream specification 2-ream specification |
||||||||||||||||
| 6 | 特殊仕様 Special specification |
||||||||||||||||||
③ 型式例 Sample of Model code
- US-630AXOSR ・・・ ｹｰｽ取付、温度ﾋｭｰｽﾞ無し、0.5sq黒色耐熱ﾋﾞﾆｰﾙ電線100mm
- US-630AXAWR ・・・ 重荷重ｹｰｽ、2A対応温度ﾋｭｰｽﾞ付き、0.5sq黒色耐熱ﾋﾞﾆｰﾙ電線100mm
- US-630AXFWA ・・・ 重荷重ｹｰｽ、8A対応温度ﾋｭｰｽﾞ付き、0.75sq黒色耐熱ﾋﾞﾆｰﾙ電線100mm
④ 海外安全規格 認証仕様一覧表 List of international safety standards
| 機 種 Model / Type |
規格名 Agency |
認定番号 File No. |
最大温度 定格 (℃) Operating temp. Ratings |
耐久動作 Number of cycles |
最大定格 電圧 |
最大定格電流 Amperes |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 種類 Category |
サイクル cycles |
Volts |
抵抗負荷 Resistiveload |
誘導負荷 Inductiveload |
FLA負荷 | LRA負荷 | ||||
| US-630U | UL | E52529 | 100 | limiting | 100,000 | AC 120 | 5 | – | – | – |
| AC 120 | 2 | – | – | – | ||||||
| US-630 | VDE | 40031106 | 100 | thermostat | 100,000 | AC 250 | 2 | – | – | – |

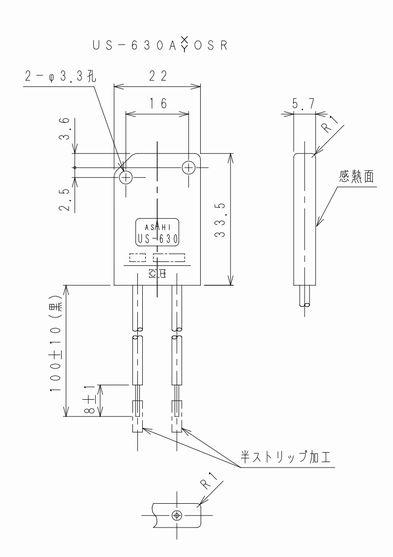

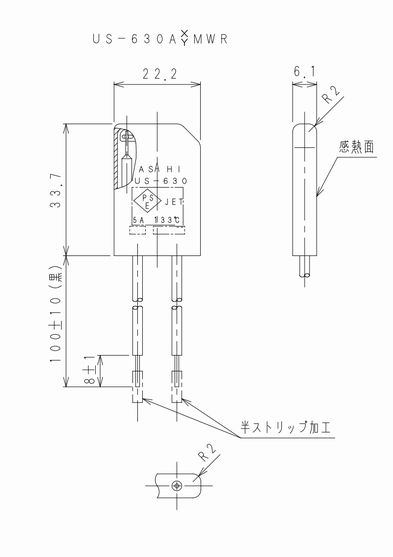

⑤ サーモスタット 外形寸法図 Dimensional outline drawing
◆ 画像の拡大 ・・・ 画像をクリックして下さい。
